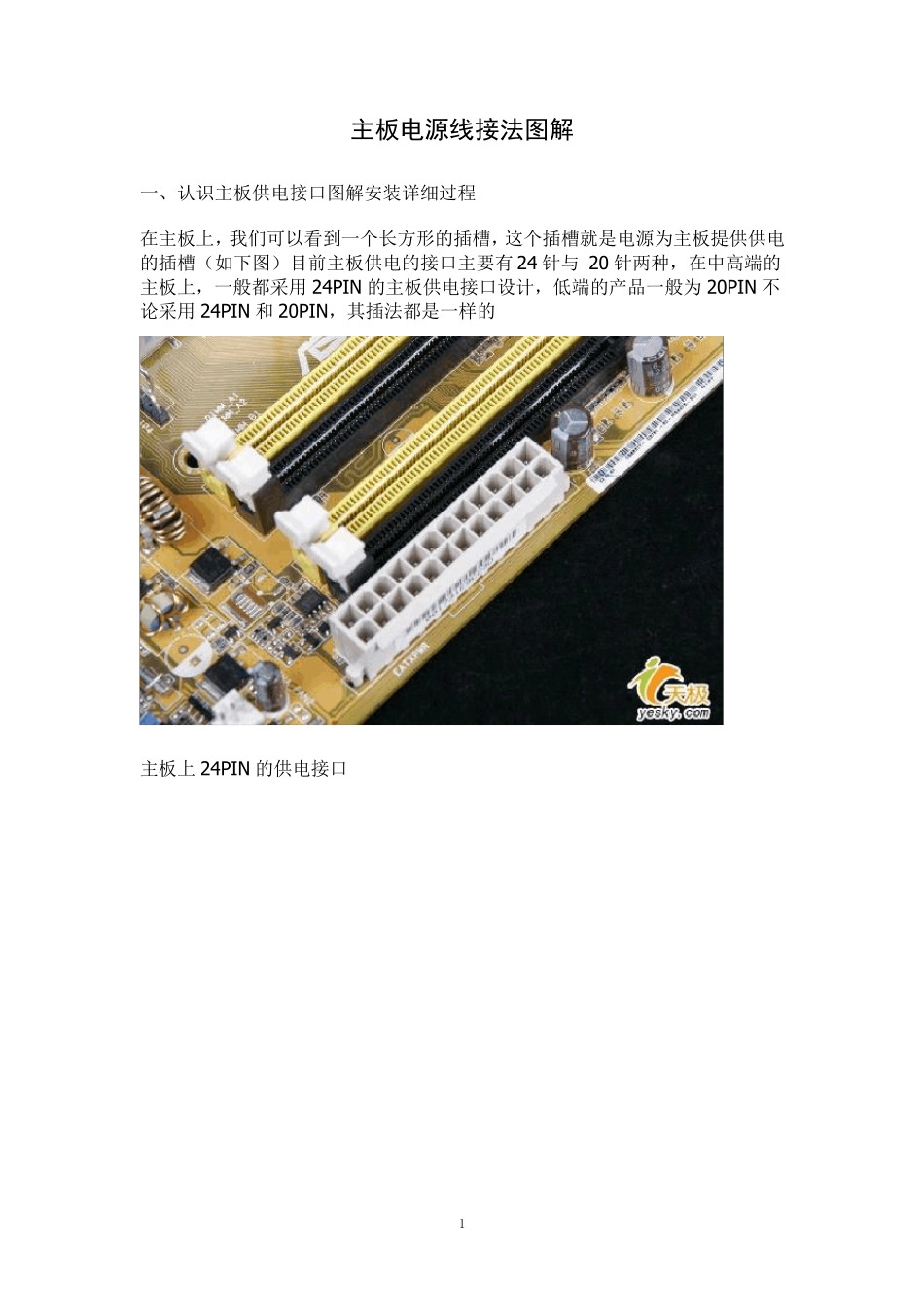

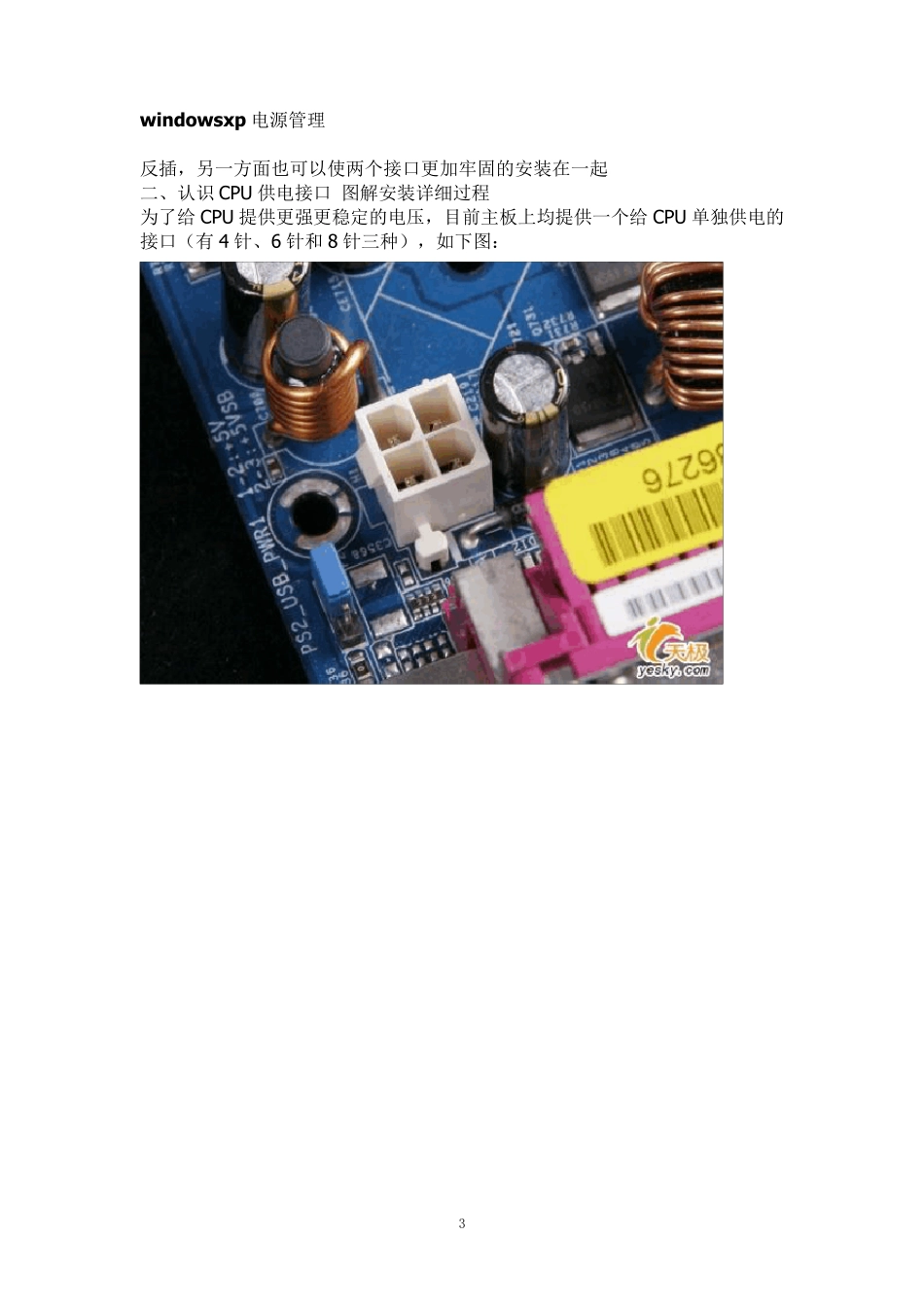

1 主板电源线接法图解 一、认识主板供电接口图解安装详细过程 在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)目前主板供电的接口主要有 24 针与 20 针两种,在中高端的主板上,一般都采用 24PIN 的主板供电接口设计,低端的产品一般为 20PIN 不论采用 24PIN 和 20PIN,其插法都是一样的 主板上 24PIN 的供电接口 2 主板上20PIN 的供电接口 电源上为主板供电的24PIN 接口 为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户 3 windowsxp 电源管理 反插,另一方面也可以使两个接口更加牢固的安装在一起 二、认识 CPU 供电接口 图解安装详细过程 为了给 CPU 提供更强更稳定的电压,目前主板上均提供一个给 CPU 单独供电的接口(有 4 针、6 针和 8 针三种),如下图: 4 主板上提供给CPU 单独供电的12V 四针供电接口 电源上提供给CPU 供电的4 针、6 针与 8 针的接口 安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手 三、认识 SATA 串口 图解 SATA 设备的安装 SATA 串口由于具备更高的传输速度渐渐替代 PATA 并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于 SATA 的 数据线设计更加合理,给我们 5 的安装提供了更多的方便接下来认识一下主板上的SATA 接口 以上两幅图片便是主板上提供的SATA 接口,也许有些朋友会问,两块主板上的SATA口“模样”不太相同大家仔细观察会 发现,在下 主板机箱电源线接法 6 面的那张图中,SATA 接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计 SATA 接口的安装也相当的简单,接口采用防呆式的设计,方向反了根本无法插入,细心的用户仔细观察接口的设计,也能 够看出如何连接另外需要说明的是,SATA 硬盘的供电接口也与普通的四针梯形供电接口有所不同,下图分别是SATA 供电接口与普通四针梯形供电接口对比 7 SATA 硬盘供电接口 四、认识 PATA 并口 图解并口设备的安装 普通四针梯形供电接品 PATA 并口目前并没有在主板上消失,即便是在不支持并口Intel 965 芯片组中,主板厂家也额外提...
