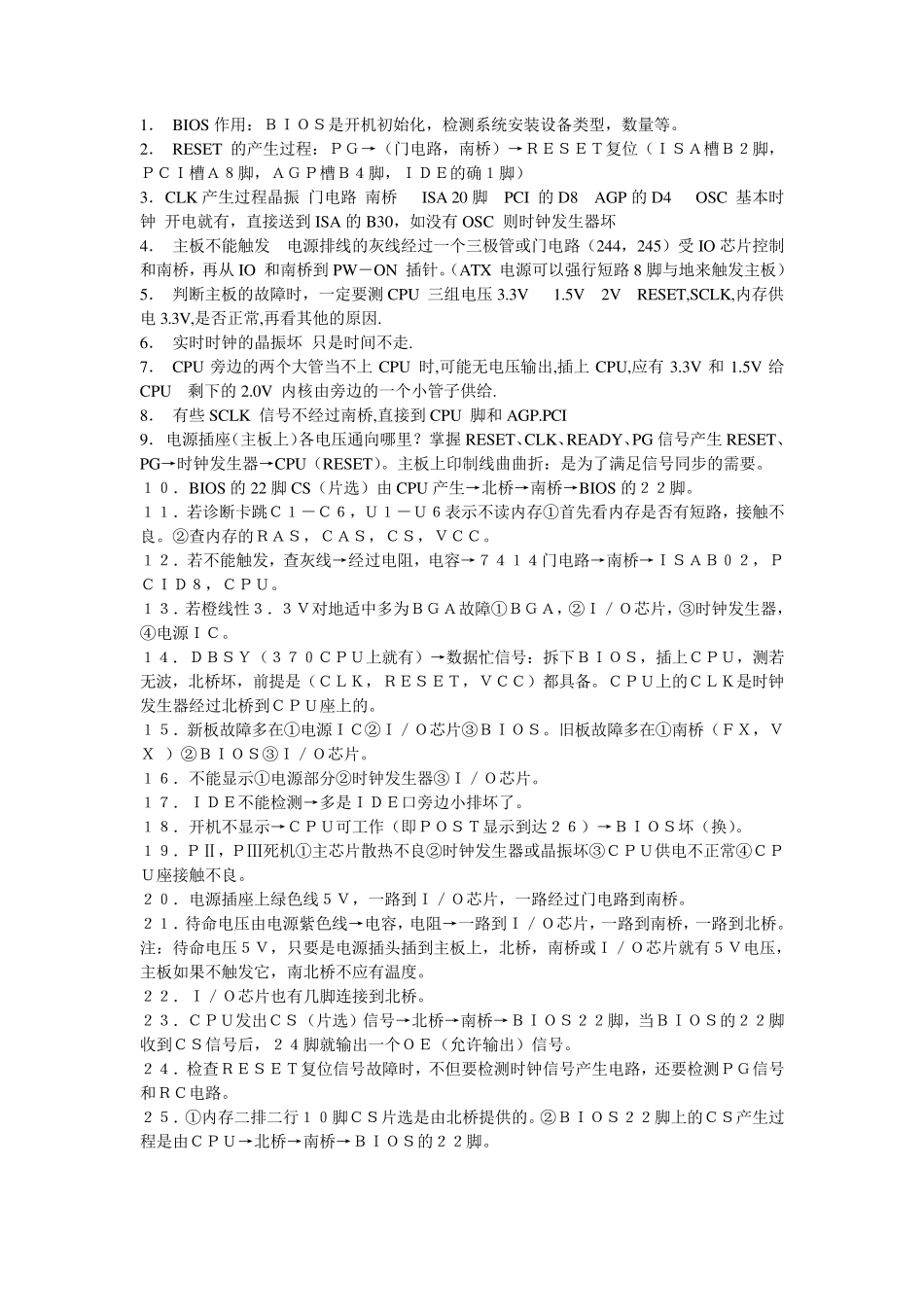

1． BIOS 作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。 2． RESET 的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚） 3． CLK 产生过程晶振 门电路 南桥 ISA 20 脚 PCI 的D8 AGP 的D4 OSC 基本时钟 开电就有，直接送到ISA 的B30，如没有OSC 则时钟发生器坏 4． 主板不能触发 电源排线的灰线经过一个三极管或门电路（244，245）受IO 芯片控制和南桥，再从IO 和南桥到PW―ON 插针。（ATX 电源可以强行短路8 脚与地来触发主板） 5． 判断主板的故障时，一定要测CPU 三组电压 3.3V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因. 6． 实时时钟的晶振坏 只是时间不走. 7． CPU 旁边的两个大管当不上 CPU 时,可能无电压输出,插上 CPU,应有3.3V 和1.5V 给CPU 剩下的2.0V 内核由旁边的一个小管子供给. 8． 有些 SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI 9． 电源插座（主板上）各电压通向哪里？掌握 RESET、CLK、READY、PG 信号产生RESET、PG→时钟发生器→CPU（RESET）。主板上印制线曲曲折：是为了满足信号同步的需要。 １０．BIOS 的22 脚CS（片选）由 CPU 产生→北桥→南桥→BIOS 的２２脚。 １１．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首先看内存是否有短路，接触不良。②查内存的ＲＡＳ，ＣＡＳ，ＣＳ，ＶＣＣ。 １２．若不能触发，查灰线→经过电阻，电容→７４１４门电路→南桥→ＩＳＡＢ０２，ＰＣＩＤ８，ＣＰＵ。 １３．若橙线性３．３Ｖ对地适中多为ＢＧＡ故障①ＢＧＡ，②Ｉ／Ｏ芯片，③时钟发生器，④电源ＩＣ。 １４．ＤＢＳＹ（３７０ＣＰＵ上就有）→数据忙信号：拆下ＢＩＯＳ，插上ＣＰＵ，测若无波，北桥坏，前提是（ＣＬＫ，ＲＥＳＥＴ，ＶＣＣ）都具备。ＣＰＵ上的ＣＬＫ是时钟发生器经过北桥到ＣＰＵ座上的。 １５．新板故障多在①电源ＩＣ②Ｉ／Ｏ芯片③ＢＩＯＳ。旧板故障多在①南桥（ＦＸ，ＶＸ ）②ＢＩＯＳ③Ｉ／Ｏ芯片。 １６．不能显示①电源部分②时钟发生器③Ｉ／Ｏ芯片。 １７．ＩＤＥ不能检测→多是ＩＤＥ口旁边小排坏了。 １８．开机不显示→ＣＰＵ可工作（即ＰＯＳＴ显示到达２６）→ＢＩＯＳ坏（换）。 １９．ＰⅡ，ＰⅢ死机①主芯片散热不良②时钟发生器或晶振坏③ＣＰＵ供电不正常④ＣＰＵ座接触不良。 ２０．电源...
