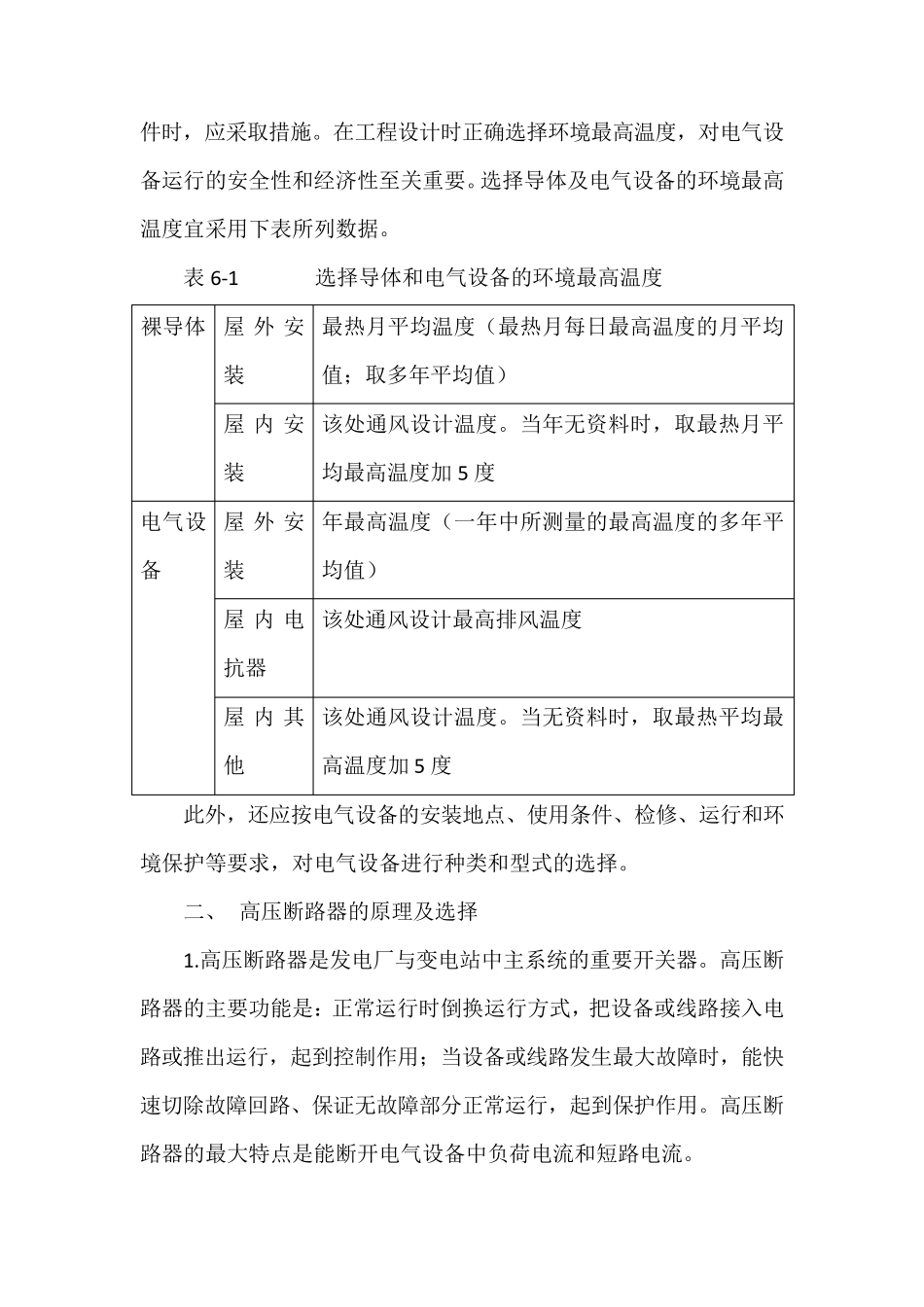

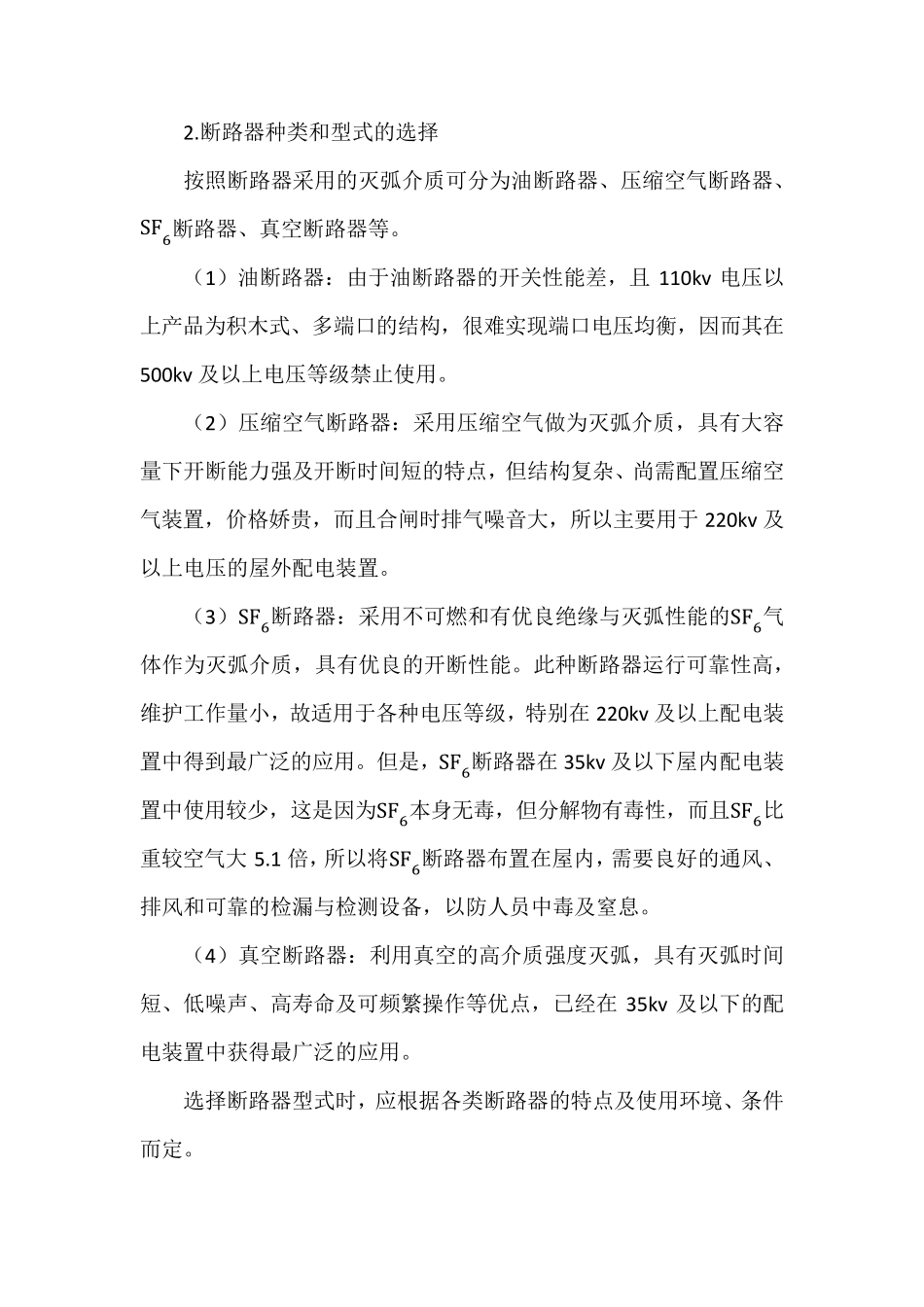

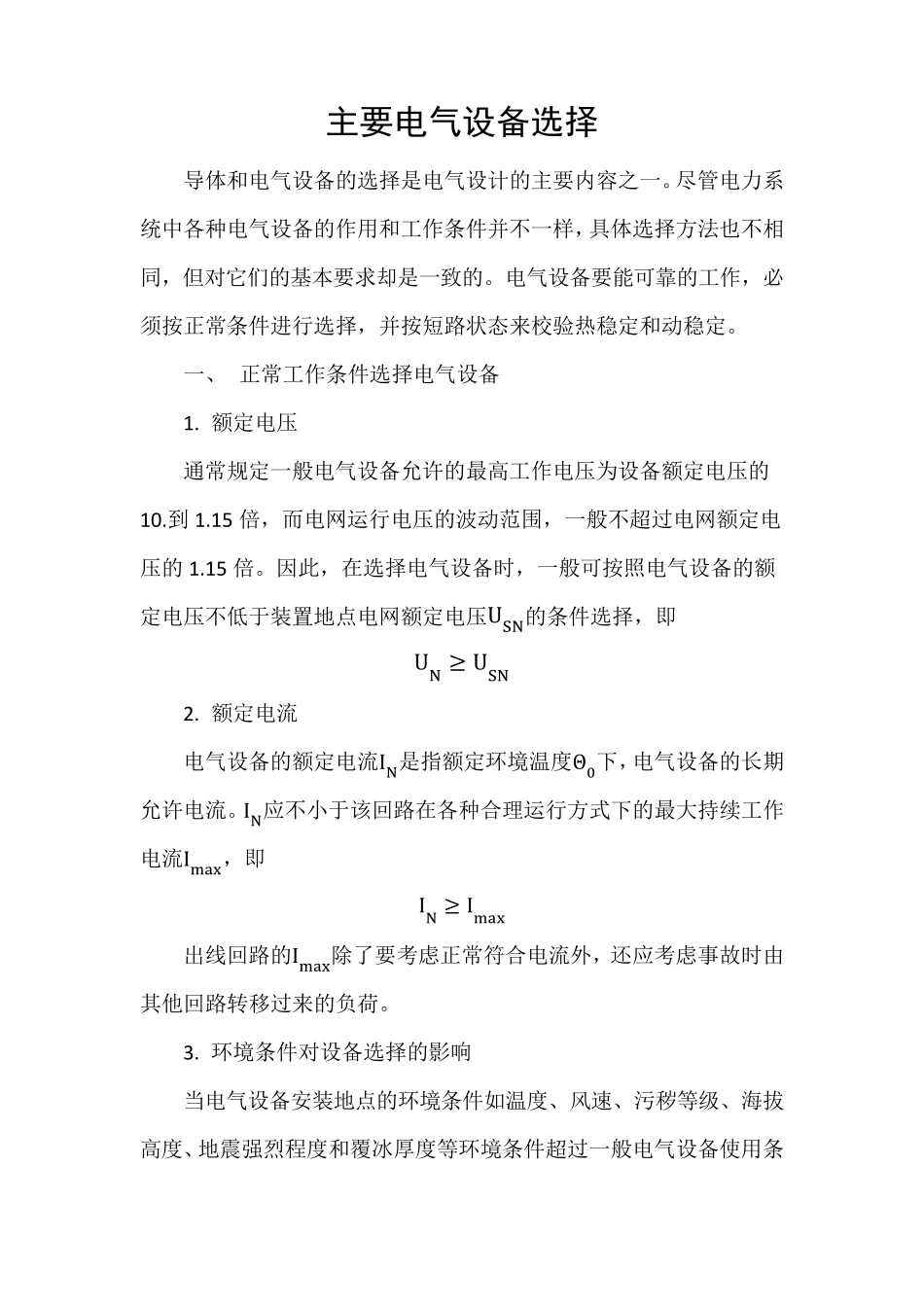

主要电气设备选择 导体和电气设备的选择是电气设计的主要内容之一。尽管电力系统中各种电气设备的作用和工作条件并不一样，具体选择方法也不相同，但对它们的基本要求却是一致的。电气设备要能可靠的工作，必须按正常条件进行选择，并按短路状态来校验热稳定和动稳定。 一、 正常工作条件选择电气设备 1. 额定电压 通常规定一般电气设备允许的最高工作电压为设备额定电压的10.到 1.15 倍，而电网运行电压的波动范围，一般不超过电网额定电压的1.15 倍。因此，在选择电气设备时，一般可按照电气设备的额定电压不低于装置地点电网额定电压USN的条件选择，即 UN ≥ USN 2. 额定电流 电气设备的额定电流IN是指额定环境温度Θ0下，电气设备的长期允许电流。IN应不小于该回路在各种合理运行方式下的最大持续工作电流Imax，即 IN ≥ Imax 出线回路的Imax除了要考虑正常符合电流外，还应考虑事故时由其他回路转移过来的负荷。 3. 环境条件对设备选择的影响 当电气设备安装地点的环境条件如温度、风速、污秽等级、海拔高度、地震强烈程度和覆冰 厚 度等环境条件超过一般电气设备使 用条 件时，应采取措施。在工程设计时正确选择环境最高温度，对电气设备运行的安全性和经济性至关重要。选择导体及电气设备的环境最高温度宜采用下表所列数据。 表6-1 选择导体和电气设备的环境最高温度 裸导体 屋外安装 最热月平均温度（最热月每日最高温度的月平均值；取多年平均值） 屋内安装 该处通风设计温度。当年无资料时，取最热月平均最高温度加5 度 电气设备 屋外安装 年最高温度（一年中所测量的最高温度的多年平均值） 屋内电抗器 该处通风设计最高排风温度 屋内其他 该处通风设计温度。当无资料时，取最热平均最高温度加5 度 此外，还应按电气设备的安装地点、使用条件、检修、运行和环境保护等要求，对电气设备进行种类和型式的选择。 二、 高压断路器的原理及选择 1.高压断路器是发电厂与变电站中主系统的重要开关器。高压断路器的主要功能是：正常运行时倒换运行方式，把设备或线路接入电路或推出运行，起到控制作用；当设备或线路发生最大故障时，能快速切除故障回路、保证无故障部分正常运行，起到保护作用。高压断路器的最大特点是能断开电气设备中负荷电流和短路电流。 2.断路器种类和型式的选择 按照断路器采用的灭弧介质可分为油断路器、压缩空气断路器、SF6断路器、真空断路器等。 （1）油断路器：由...
