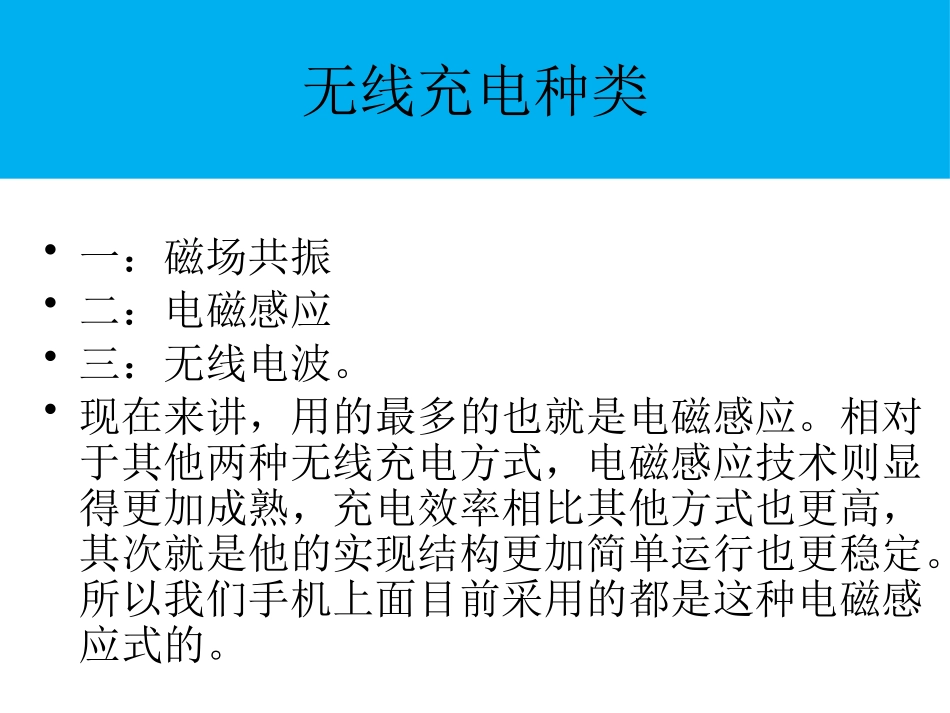

无线充电知识培训主要内容1、电磁感应充电种类和组成部分2、无线充电的控制回路3、无线充电联盟QI认证无线充电种类•一：磁场共振•二：电磁感应•三：无线电波。•现在来讲，用的最多的也就是电磁感应。相对于其他两种无线充电方式，电磁感应技术则显得更加成熟，充电效率相比其他方式也更高，其次就是他的实现结构更加简单运行也更稳定。所以我们手机上面目前采用的都是这种电磁感应式的。•电磁感应技术的工作原理也非常的简单，下面就简单给大家介绍一下手机的电磁感应技术。首先在充电板和手机上分别有两个线圈，当充电板的线圈接通电源之后，就给下面的线圈加上交流电从而会产生一个不断变化的磁场，当我们把手机放在充电板上的时候手机背盖上的线圈就会感应到磁场的变化，从而手机背盖上的线圈就感应出了电流，然后再把电流转化为直流电给我们手机电池进行充电，这样一来就实现了无线充电。•但是目前手机的无线充电功率还是不太成熟，充电慢，充电效率低等问题，其次在无线充电距离上存在很大不足，目前现阶段手机的无线充电的有效充电距离大概在10mm以内，可以这个距离是非常短了。而且我们手机充电的时候也需要放在充电板的正中心上，如果不是正中心的位置也会直接影响无线充电的效率。•无线充电现在的工作频率都做在1M以下，所以对手机的信号不会有影响•对于无线充电还涉及到充电效率的影响，充电效率指接收端和发射端一起的整体效率，如果把发射器和接收器分开来看，一般发射器效率为80%左右，接收器效率为90%左右，整个效率70%左右。以10W发射端为例，实际无线充电功率为7W无线充电有哪几个组成部分左侧为TX，也就是发射端，对应产品就是无线充电发射器。右侧为Rx，也就是接收端，对应产品就是带无线充电功能的手机等。TX端：MCU，功率全桥，以及由电感和电容组成的LC谐振Tank，其中电感就是发射端线圈。RX端：MCU，整流桥，LDO，Charger芯片，电池，以及LC谐振Tank，其中电感就是接收端线圈。无线充电的组成部分无线充电的功率传输途径是怎样的？1.无线充电发射端输入直流电压(DCVoltage)。直流电压通过功率全桥，在SW1和SW2点产生交流电压(ACVoltage)，其实就是一个方波。2.方波加载在LCTank两端产生一个交流电流(ACCurrent)。交流电流通过线圈产生磁场。接收端线圈感应到这个磁场，在接收端LCTank产生交流电流（ACCurrent）。3.交流电流通过整流桥转化为直流电压（DCVoltage)。直流电压再通过一个LDO和一个Charger给电池充电。无线充电的功率传输途径是怎样的？1.为了保证整个无线充电系统稳定，VRECT需要设定一个目标电压（TargetVoltage），并通过一个反馈环路来控制；为了转化效率高，它的值通常设置成只比LDO高一点。2.反馈环路会先采集VRECT电压，并与目标电压相减，产生一个误差信号（ControlError）。3.误差信号会通过WPC规定的通信方式传到发射端的MCU，MCU会判断接收端是希望发射端增加能量还是减少能量。MCU通过控制三个信号来控制发射的能量：输入电压功率全桥的开关频率功率全桥的输入占空比无线充电的通信机制是什么？1.传达信息的本质在于要让信号发生变化。就比如我跟你招手，你看到我的手在变化，就知道我在叫你。2.接收端在传达信息时，会在接收端LCTank两侧接入或者接出一组电容。3.电容的接入或者接出会引起发射端LCTank的等效阻抗发生变化。4.等效阻抗发生变化就会引起发射端LCTank里面的电流发生变化，以及电容和电感连接处的电压（CoilVoltage）发生变化。4.这个变化的信号就会被采集和解调，并传到MCU当中。整个变化的规律就写在WPC协议当中，MCU利用WPC协议来知道接收端到底告诉了发射端什么信息。无线充电联盟（简称：WPC联盟）由多家独立公司组成的合作组织，qi标准是WPC为可兼容的无线充电座设立的国际标准。带有qi标志的手机、相机、遥控器及所有电子产品将与印有标志的所有充电座兼容。工作成绩无线充电联盟QI认证无线充电联盟（简称：WPC联盟）由多家独立公司组成的合作组织，qi标准是WPC为可兼容的无线充电座设立的国际标准。带有qi标志的手机、相机、遥控器及所有电子产品将与印有标志的所有充电座兼容。qi”标识是属于WPC联盟...
