乌鲁木齐太阳能热水系统设计方案VIP免费

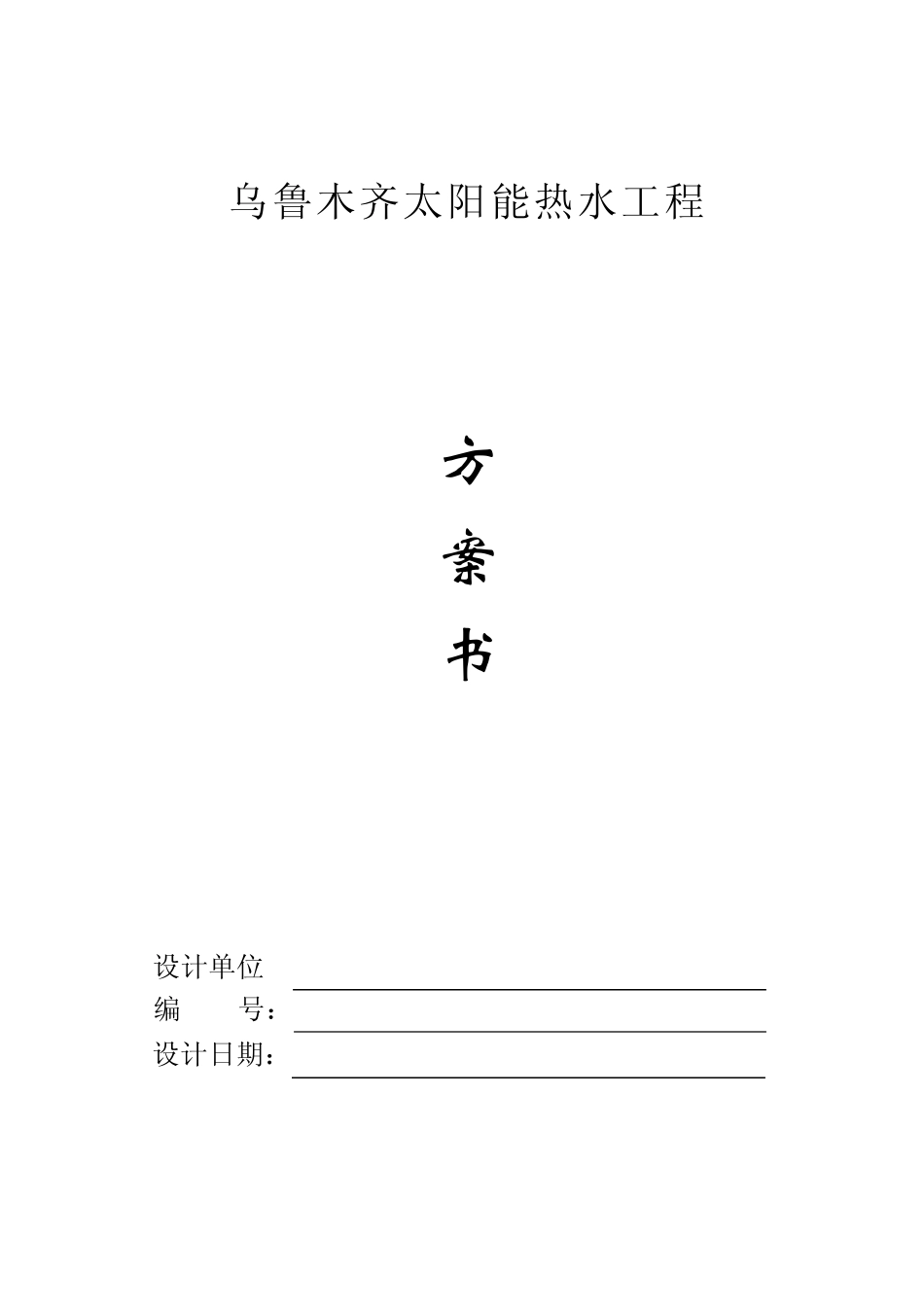

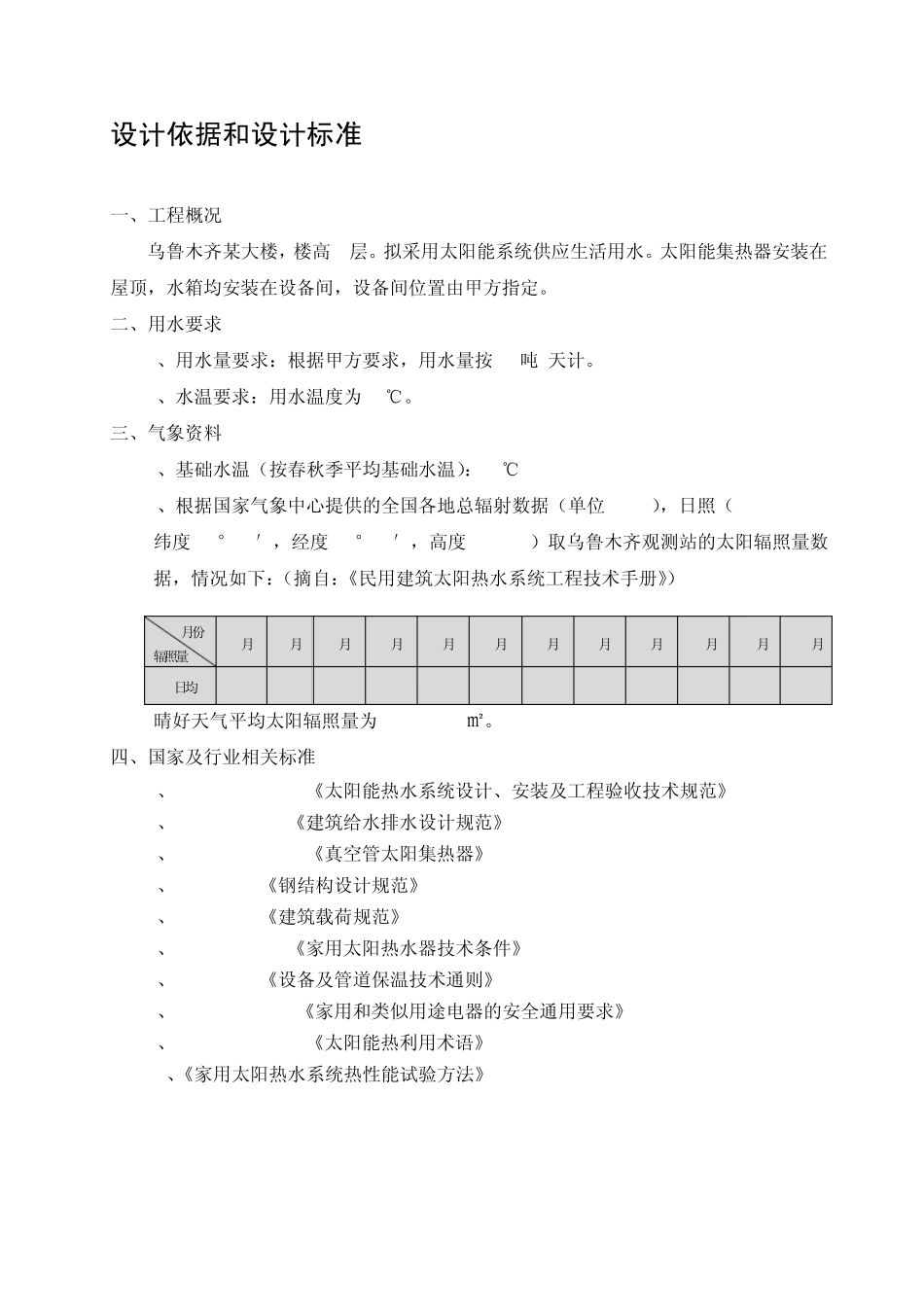

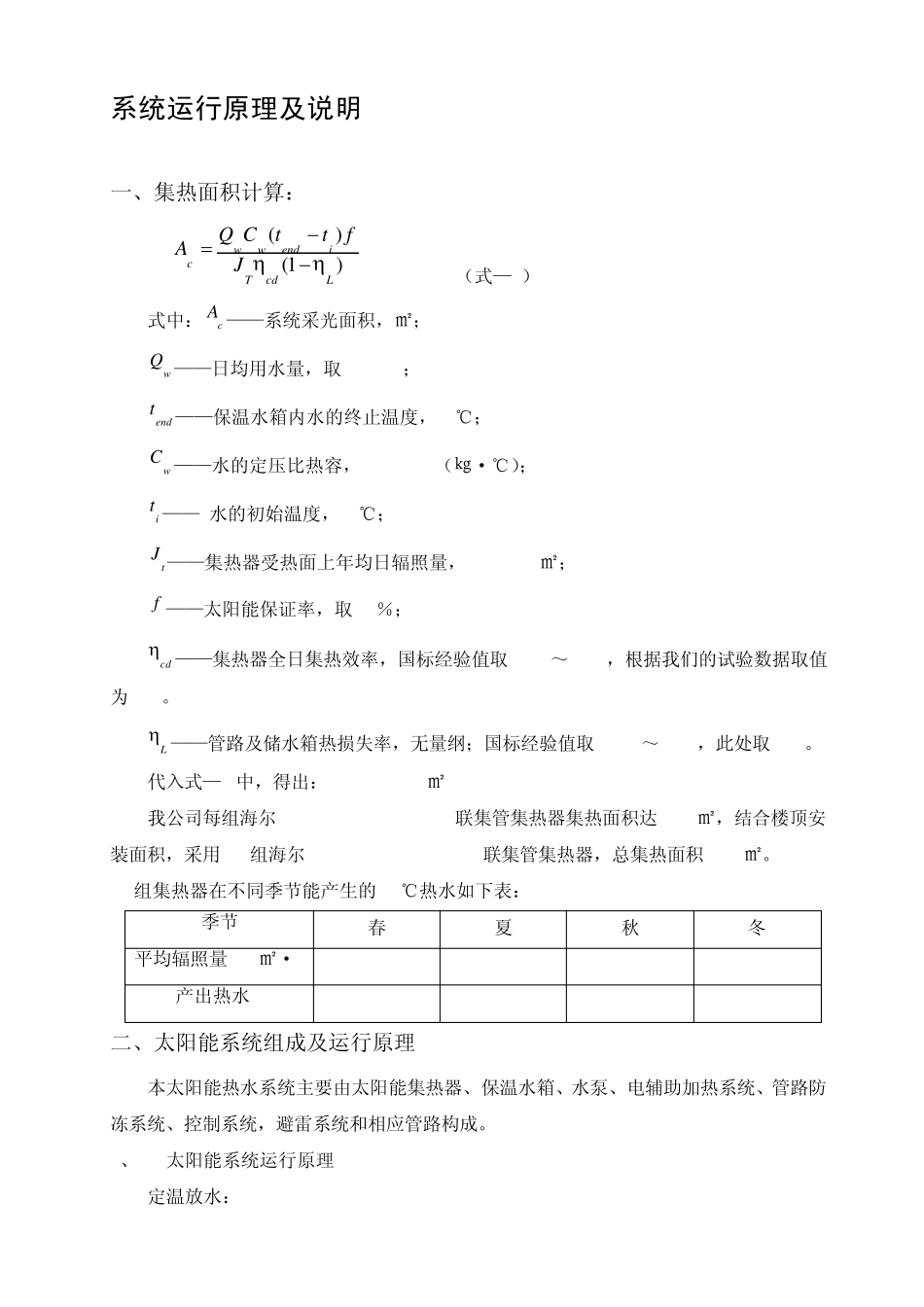

乌鲁木齐太阳能热水工程 方 案 书 设计单位: 编 号： 设计日期： 设计依据和设计标准 一、工程概况 乌鲁木齐某大楼，楼高2层。拟采用太阳能系统供应生活用水。太阳能集热器安装在屋顶，水箱均安装在设备间，设备间位置由甲方指定。 二、用水要求 1、用水量要求：根据甲方要求，用水量按30吨/天计。 2、水温要求：用水温度为50℃。 三、气象资料 1、基础水温（按春秋季平均基础水温）：15℃ 2、根据国家气象中心提供的全国各地总辐射数据（单位MJ/m2），日照（ 纬度43°47′，经度87°37′，高度917.9m）取乌鲁木齐观测站的太阳辐照量数据，情况如下：（摘自：《民用建筑太阳热水系统工程技术手册》） 晴好天气平均太阳辐照量为13884 KJ/㎡。 四、国家及行业相关标准 1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》 2、GB50015-2003《建筑给水排水设计规范》 3、GB/T17581-1998《真空管太阳集热器》 4、GBJ17-88 《钢结构设计规范》 5、GBJ9-87 《建筑载荷规范》 6、NY/T343-1998《家用太阳热水器技术条件》 7、GB4272-92《设备及管道保温技术通则》 8、GB4706.1-1998《家用和类似用途电器的安全通用要求》 9、GB/T12936-1991《太阳能热利用术语》 10、《家用太阳热水系统热性能试验方法》 月份 辐照量 1月 2月 3月 4月 5月 6月 7月 8月 9月 10月 11月 12月 日均 5.315 7.984 11.929 17.666 21.371 22.496 22.038 20.262 16.206 11.062 6.104 4.174 系统运行原理及说明 一、集热面积计算： )1()(LcdTiendwwcJfttCQA （式—1） 式中：cA ——系统采光面积，㎡； wQ ——日均用水量，取30000L； endt——保温水箱内水的终止温度，50℃； wC ——水的定压比热容，4.18 KJ/（㎏·℃）； it —— 水的初始温度，15℃； tJ ——集热器受热面上年均日辐照量，13884KJ/㎡； f ——太阳能保证率，取60％； cd——集热器全日集热效率，国标经验值取0.45～0.55，根据我们的试验数据取值为 0.5。 L ——管路及储水箱热损失率，无量纲；国标经验值取0.15～0.25，此处取0.2。 代入式—1中，得出：AC =542.83㎡ 我公司每组海尔 QB-WF-6.5/48(A)-DH联集管集热器集热面积达 6.5㎡，结合楼顶安装面积，采用84组海尔 QB-WF-6.5/48(A)-DH联集管集热器，总集热面积546㎡。 84组集热器在不同季节能产生的50℃热水如下表： 季节 春 夏 秋...
