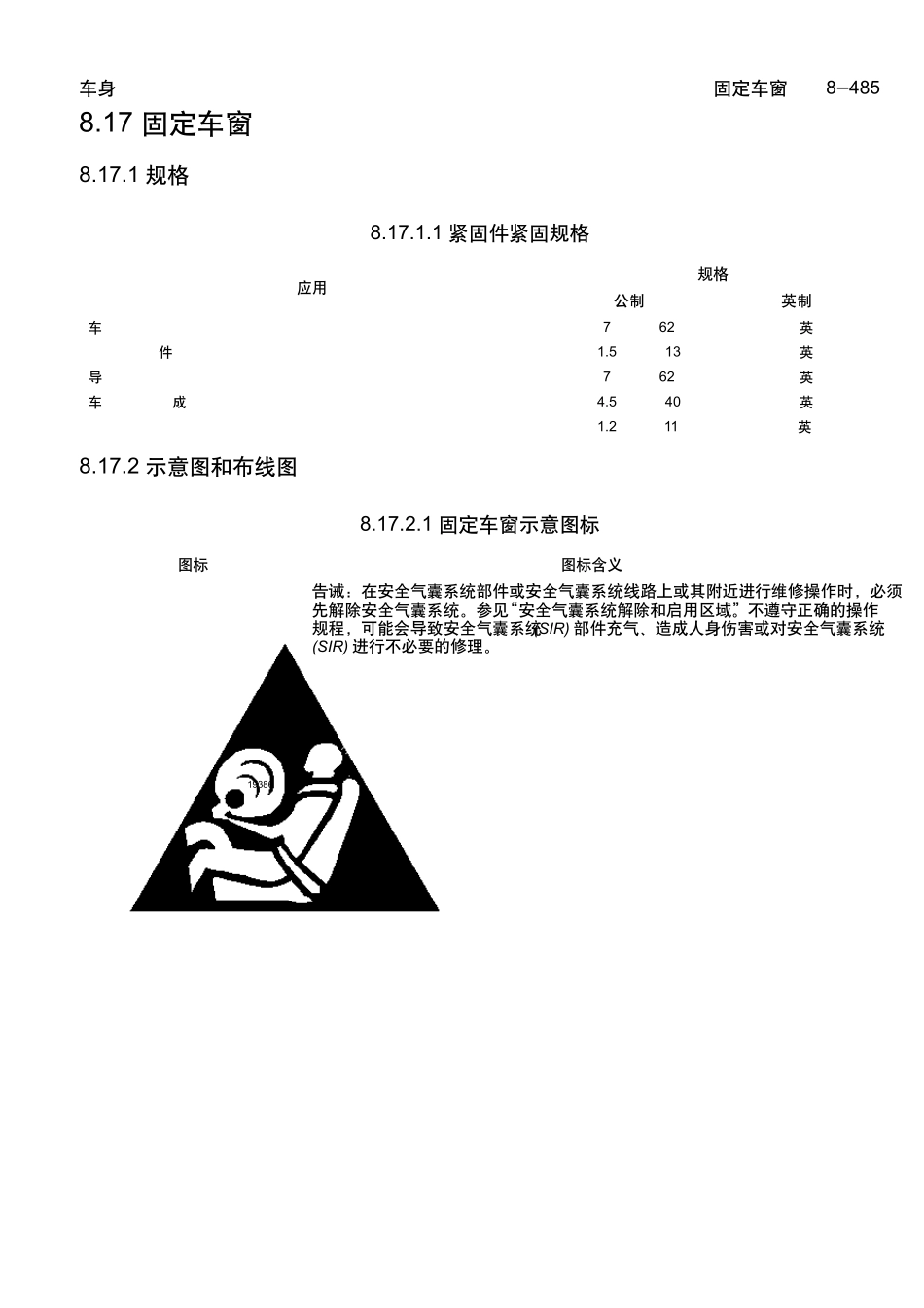

车身固定车窗8-4858.17 固定车窗8.17.1 规格8.17.2 示意图和布线图8.17.1.1 紧固件紧固规格应用规格公制英制车门玻璃螺钉7 牛 z米 62磅英寸后门外模压件螺钉1.5 牛 z米 13磅英寸导轨螺栓7 牛 z米 62磅英寸车外后视镜总成螺钉4.5 牛 z米 40磅英寸后视镜装配螺钉1.2 牛 z米 11磅英寸8.17.2.1 固定车窗示意图标 图标图标含义告诫：在安全气囊系统部件或安全气囊系统线路上或其附近进行维修操作时，必须先解除安全气囊系统。参见“安全气囊系统解除和启用区域”。不遵守正确的操作规程，可能会导致安全气囊系统(SIR) 部件充气、造成人身伤害或对安全气囊系统(SIR) 进行不必要的修理。 193868-486固定车窗车身8.17.2.2 除雾器示意图1257921C车身固定车窗8-4878.17.3 部件定位图8.17.3.1 固定车窗部件视图后窗和车顶天线图标(1)车顶天线(2)后窗除雾器1456616C8-488固定车窗车身仪表板保险丝盒图标(1)后雾灯继电器(2)转向信号 / 危险警告闪光灯(3)刮水器继电器(4)闪光继电器(5)鼓风机继电器(6)驻车 / 空档位置 （PNP）继电器(7)除雾继电器(8)仪表板保险丝盒1495957C12345678车身固定车窗8-489仪表板部件图标(1)多功能报警模块(2)点火钥匙报警开关(3)除雾器开关(4)时钟(5)组合仪表(6)收音机(7)右侧高频扬声器 （左侧相似）(8)点烟器(9)刮水器开关(10) 鼓风机开关(11)喇叭开关(12) 前照灯开关14566378-490固定车窗车身8.17.3.2 固定车窗连接器端视图除雾继电器连接器零件信息zAK 36905z9 路继电器 F针脚导线颜色电路号码功能86D-BU（深蓝色）193后除雾继电器控制 （不带空调）86D-BU（深蓝色）193后除雾继电器控制 （带空调）85BK（黑色）450接地87PU（紫色）293后除雾元件供电电压电压30OG/D-GN（橙色 / 深绿色）1142蓄电池正极电压1497842后窗除雾器 （接地）连接器零件信息zKET MG 630063z1 路 250 系列 （黑色）针脚导线颜色电路号码功能ABK （黑色）850接地后窗除雾器 （正极）连接器零件信息zKET MG 630063z1 路 250 系列 （黑色）针脚导线颜色电路号码功能APU （紫色）293后除雾元件供电电压14670721467072车身固定车窗8-4918.17.4 诊断信息和程序8.17.4.1 诊断起点－固定车窗查阅系统的 “说明与操作”，开始系统诊断。在出现故障时，查阅 “说明与操作”信息有助于确定正确的症状诊断程序。此外，查阅 “说明与操作”信息还有助于确定客户描述的状况是否属于正常操作。 参见 “...
