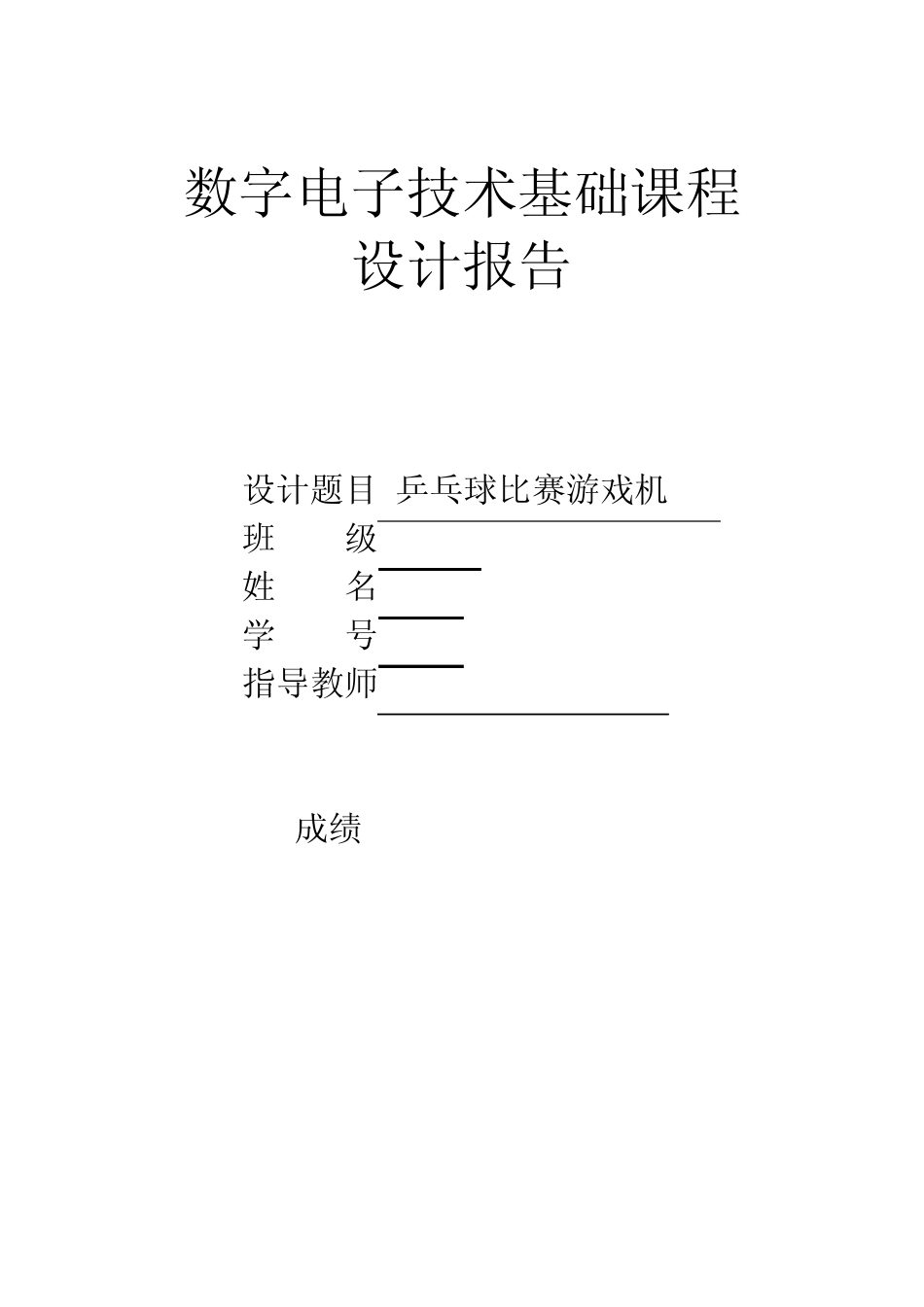

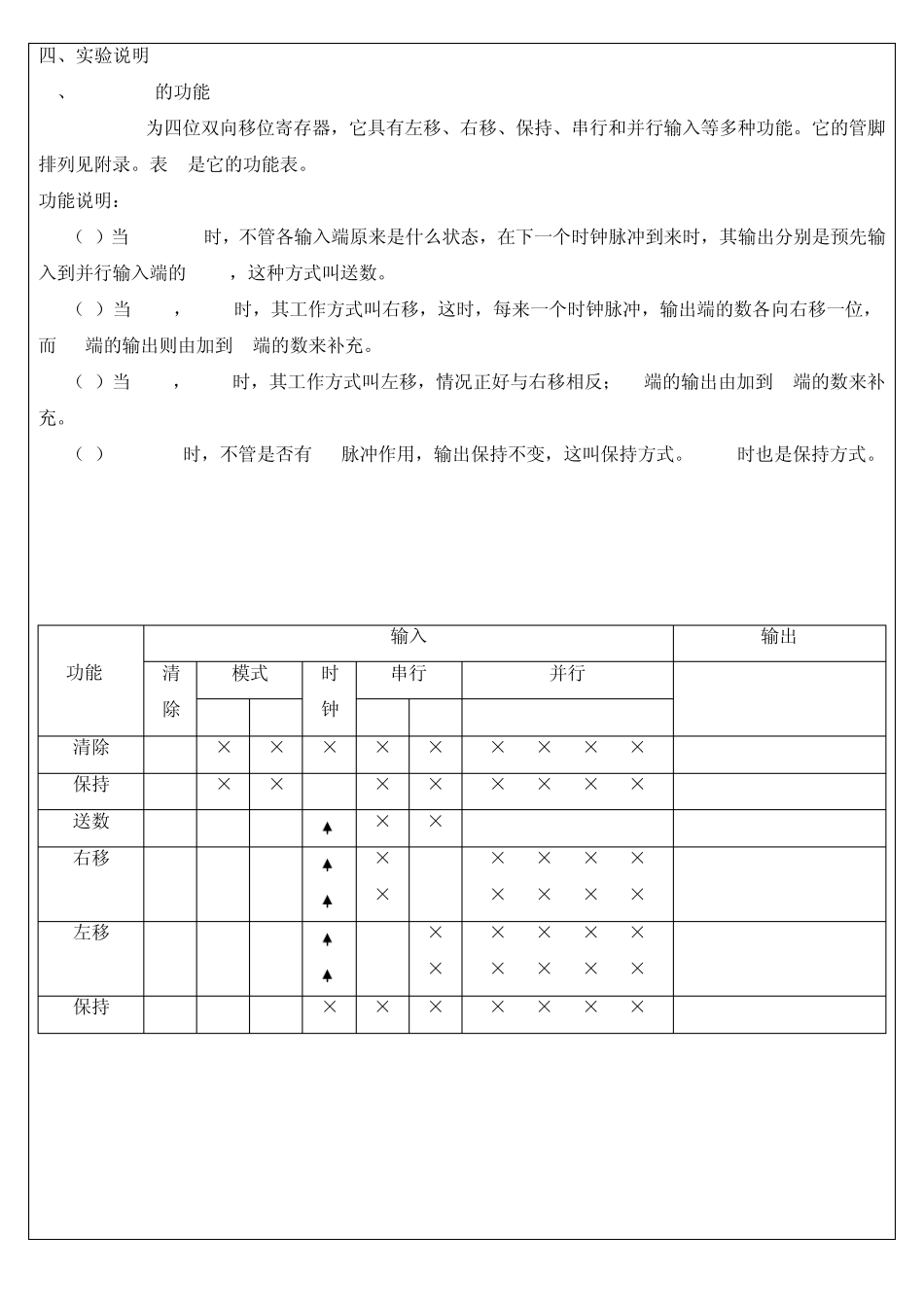

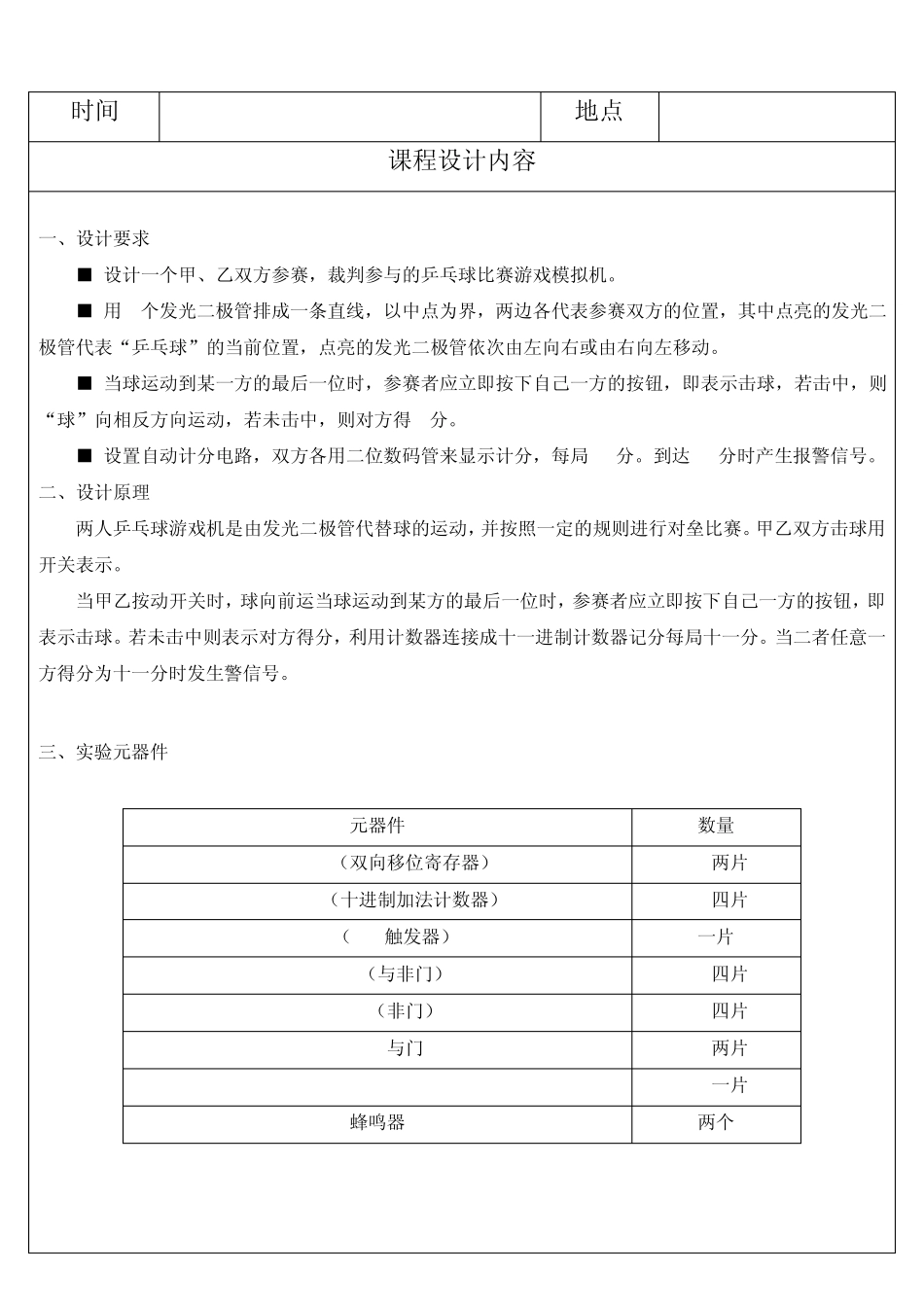

数字电子技术基础课程 设计报告 设计题目 乒乓球比赛游戏机 班 级 姓 名 学 号 指导教师 成绩 时间 地点 课程设计内容 一、设计要求 ■ 设计一个甲、乙双方参赛，裁判参与的乒乓球比赛游戏模拟机。 ■ 用8个发光二极管排成一条直线，以中点为界，两边各代表参赛双方的位置，其中点亮的发光二极管代表“乒乓球”的当前位置，点亮的发光二极管依次由左向右或由右向左移动。 ■ 当球运动到某一方的最后一位时，参赛者应立即按下自己一方的按钮，即表示击球，若击中，则“球”向相反方向运动，若未击中，则对方得 1分。 ■ 设置自动计分电路，双方各用二位数码管来显示计分，每局 11分。到达 11分时产生报警信号。 二、设计原理 两人乒乓球游戏机是由发光二极管代替球的运动，并按照一定的规则进行对垒比赛。甲乙双方击球用开关表示。 当甲乙按动开关时，球向前运当球运动到某方的最后一位时，参赛者应立即按下自己一方的按钮，即表示击球。若未击中则表示对方得分，利用计数器连接成十一进制计数器记分每局十一分。当二者任意一方得分为十一分时发生警信号。 三、实验元器件 元器件 数量 74LS194 （双向移位寄存器） 两片 74LS160 （十进制加法计数器） 四片 7473（2JK触发器） 一片 74LS00（与非门） 四片 74LS04（非门） 四片 74LS08(与门) 两片 OR2 一片 蜂鸣器 两个 四、实验说明 1、 74LS194的功能 74LS194为四位双向移位寄存器，它具有左移、右移、保持、串行和并行输入等多种功能。它的管脚排列见附录。表1是它的功能表。 功能说明： （1）当S1=S0=1时，不管各输入端原来是什么状态，在下一个时钟脉冲到来时，其输出分别是预先输入到并行输入端的abcd，这种方式叫送数。 （2）当S1=0，S0=1时，其工作方式叫右移，这时，每来一个时钟脉冲，输出端的数各向右移一位，而QA端的输出则由加到R端的数来补充。 （3）当S1=1，S0=0时，其工作方式叫左移，情况正好与右移相反；QD端的输出由加到L端的数来补充。 （4）S1=S0=0时，不管是否有CP脉冲作用，输出保持不变，这叫保持方式。CP=0时也是保持方式。 功能 输入 输出 清 除 模式 时 钟 串行 并行 QA QB QC QD S1 S0 L R A B C D 清除 L × × × × × × × × × L L L L 保持 H × × L × × × × × × QA QB QC QD 送数 H H H × × a b c d a b c d 右移 H...
