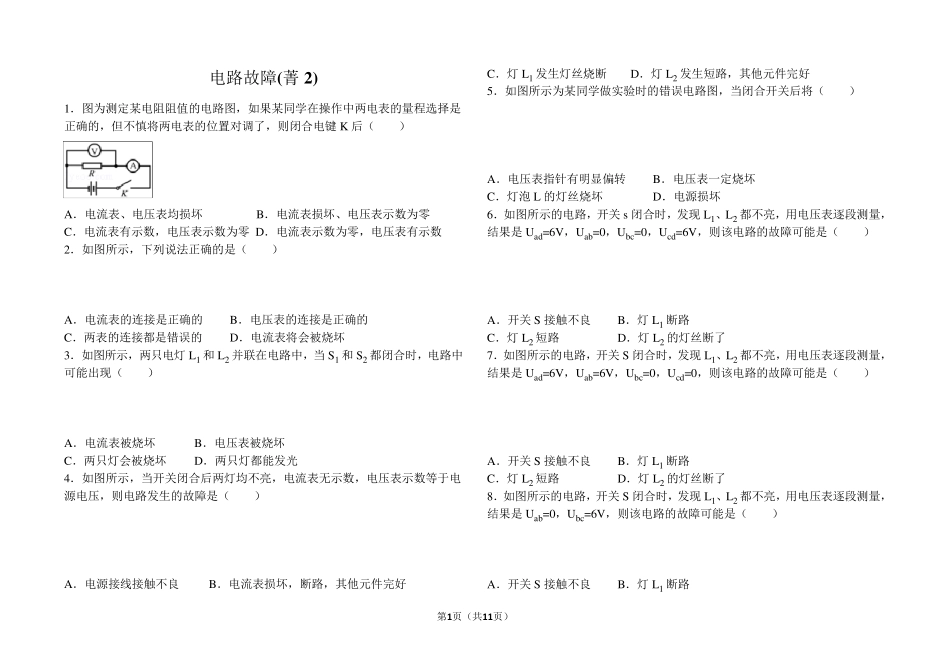

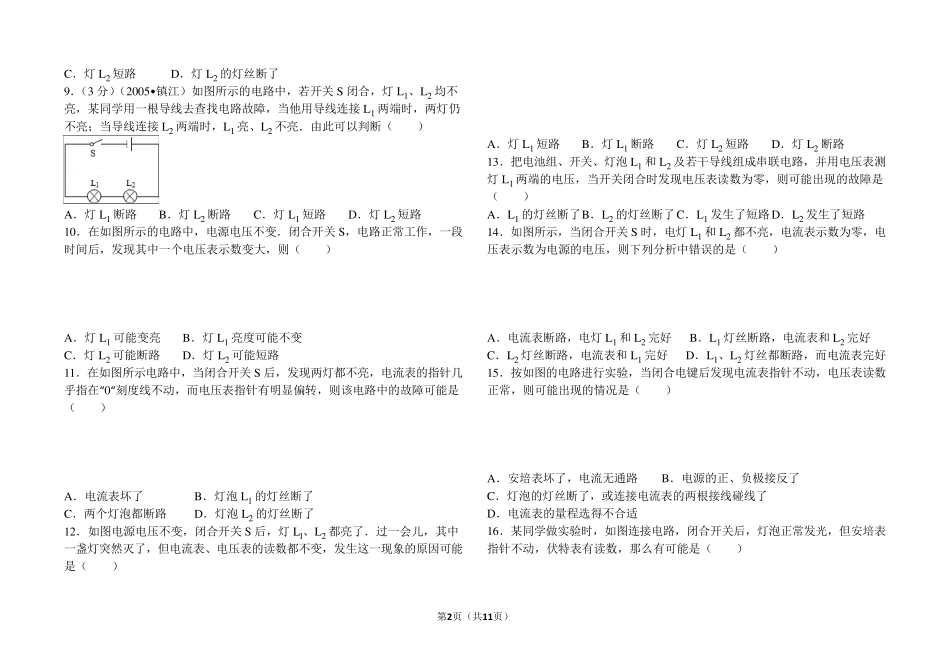

第1 页（共1 1 页） 电路故障(菁2 ) 1．图为测定某电阻阻值的电路图，如果某同学在操作中两电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合电键K 后（ ） A．电流表、电压表均损坏 B．电流表损坏、电压表示数为零 C．电流表有示数，电压表示数为零 D．电流表示数为零，电压表有示数 2．如图所示，下列说法正确的是（ ） A．电流表的连接是正确的 B．电压表的连接是正确的 C．两表的连接都是错误的 D．电流表将会被烧坏 3．如图所示，两只电灯 L1 和 L2 并联在电路中，当 S1 和 S2 都闭合时，电路中可能出现（ ） A．电流表被烧坏 B．电压表被烧坏 C．两只灯会被烧坏 D．两只灯都能发光 4．如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（ ） A．电源接线接触不良 B．电流表损坏，断路，其他元件完好 C．灯 L1 发生灯丝烧断 D．灯 L2 发生短路，其他元件完好 5．如图所示为某同学做实验时的错误电路图，当闭合开关后将（ ） A．电压表指针有明显偏转 B．电压表一定烧坏 C．灯泡 L 的灯丝烧坏 D．电源损坏 6．如图所示的电路，开关 s闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是Uad=6V，Uab=0，Ubc=0，Ucd=6V，则该电路的故障可能是（ ） A．开关 S 接触不良 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 的灯丝断了 7．如图所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是Uad=6V，Uab=6V，Ubc=0，Ucd=0，则该电路的故障可能是（ ） A．开关 S 接触不良 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 的灯丝断了 8．如图所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是Uab=0，Ubc=6V，则该电路的故障可能是（ ） A．开关 S 接触不良 B．灯 L1 断路 第2页（共11页） C．灯L2 短路 D．灯L2 的灯丝断了 9．（3 分）（2005•镇江）如图所示的电路中，若开关S 闭合，灯L1、L2 均不亮，某同学用一根导线去查找电路故障，当他用导线连接 L1 两端时，两灯仍不亮；当导线连接 L2 两端时，L1 亮、L2 不亮．由此可以判断（ ） A．灯L1 断路 B．灯L2 断路 C．灯L1 短路 D．灯L2 短路 10．在如图所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ） A．灯L1 ...
