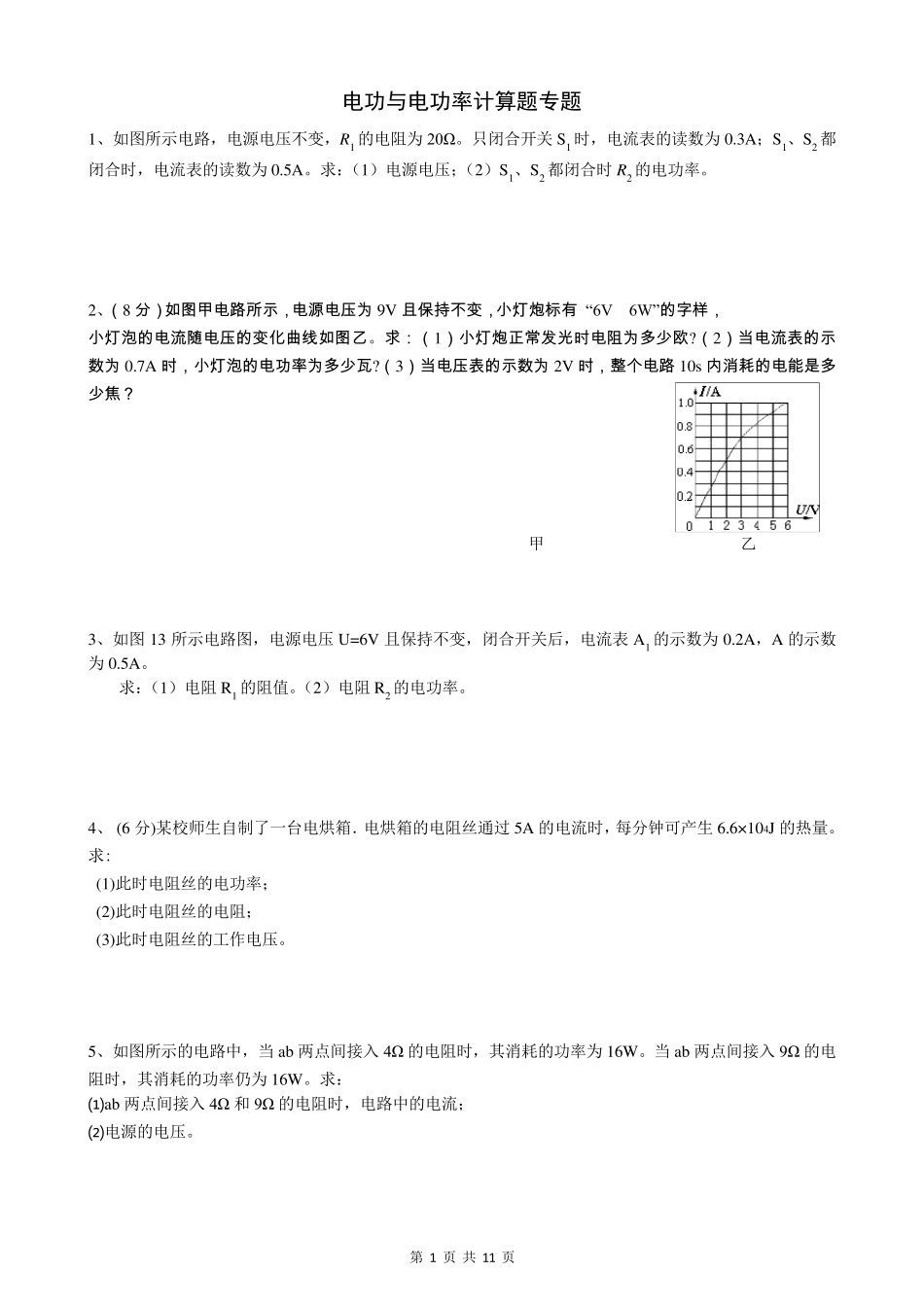

九年级物理《电功与电功率》计算题专题及答案_第1页
1/11

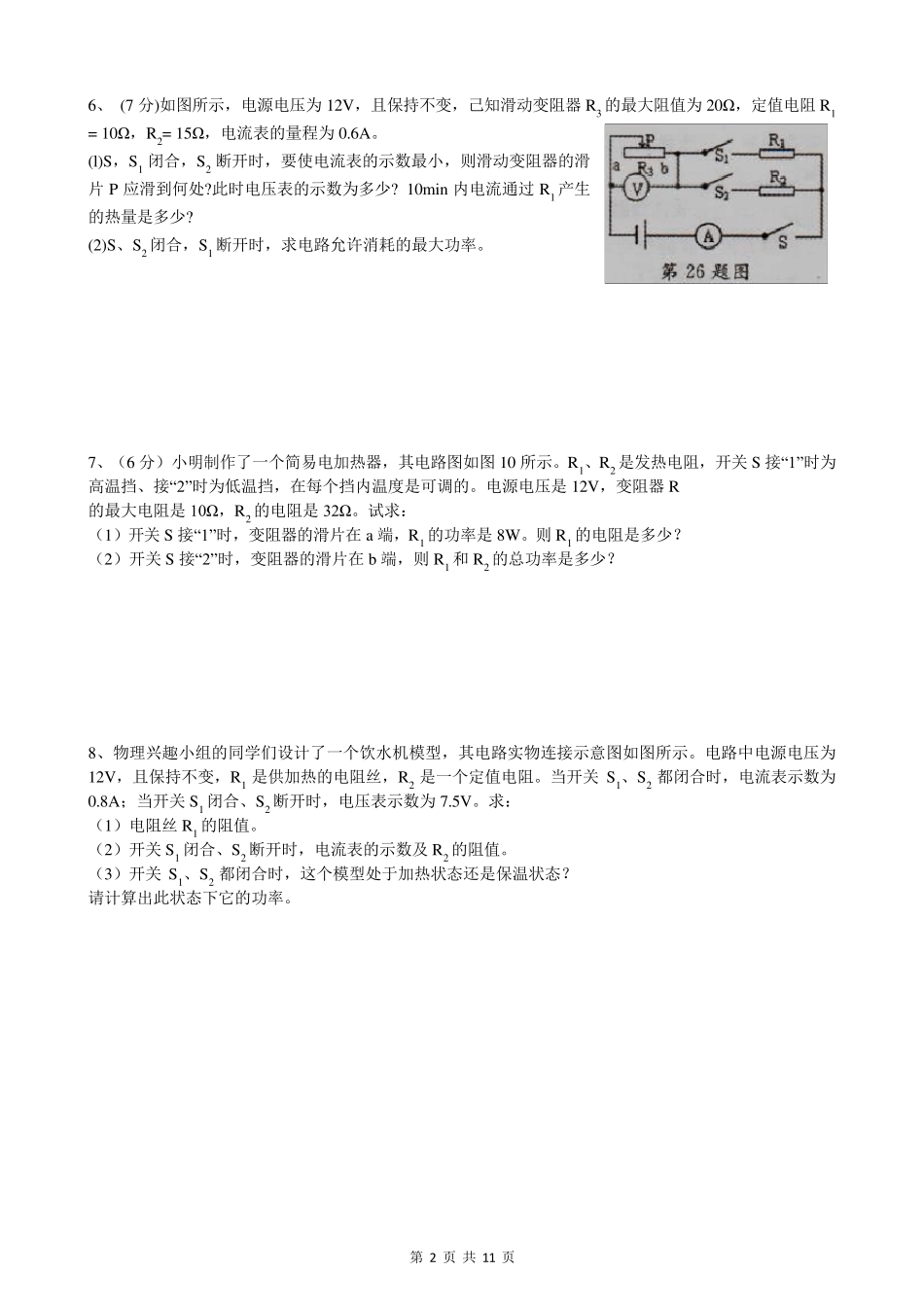

九年级物理《电功与电功率》计算题专题及答案_第2页
2/11
九年级物理《电功与电功率》计算题专题及答案_第3页
3/11
第 1 页 共 1 1 页 电功与电功率计算题专题 1、如图所示电路,电源电压不变,R1 的电阻为 20Ω。只闭合开关 S1 时,电流表的读数为 0.3A;S1、S2 都闭合时,电流表的读数为 0.5A。求:(1)电源电压;(2)S1、S2 都闭合时 R2 的电功率。 2、( 8 分 ) 如 图 甲 电 路 所 示 , 电 源 电 压 为 9V 且 保 持 不变, 小灯炮标有 “6V 6W”的字样,小灯泡的电 流随电 压 的变化曲线如 图 乙。求:( 1) 小灯炮正常发光时电 阻为 多少欧?( 2) 当电 流表的示数为 0.7A 时, 小灯泡的电 功率为 多少瓦?( 3) 当电 压 表的示 数为 2V 时, 整个电 路 10s 内消耗的电 能是多少焦? 甲 乙 3、如图 13 所示电路图,电源电压 U=6V 且保持不变,闭合开关后,电流表 A1 的示数为 0.2A,A 的示数为 0.5A。 求:(1)电阻 R1 的阻值。(2)电阻 R2 的电功率。 4、 (6 分)某校师生自制了一台电烘箱.电烘箱的电阻丝通过 5A 的电流时,每分钟可产生 6.6× 104J 的热量。求: (1)此时电阻丝的电功率; (2)此时电阻丝的电阻; (3)此时电阻丝的工作电压。 5、如图所示的电路中,当 ab 两点间接入 4Ω 的电阻时,其消耗的功率为 16W。当 ab 两点间接入 9Ω 的电阻时,其消耗的功率仍为 16W。求: ⑴ab 两点间接入 4Ω 和 9Ω 的电阻时,电路中的电流; ⑵电源的电压。 第 2 页 共 11 页 6、 (7 分)如图所示,电源电压为 12V,且保持不变,己知滑动变阻器 R3 的最大阻值为 20Ω,定值电阻 R1 = 10Ω,R2= 15Ω,电流表的量程为 0.6A。 (l)S,S1 闭合,S2 断开时,要使电流表的示数最小,则滑动变阻器的滑片 P 应滑到何处?此时电压表的示数为多少? 10min内电流通过 R1 产生的热量是多少? (2)S、S2 闭合,S1 断开时,求电路允许消耗的最大功率。 7、(6 分)小明制作了一个简易电加热器,其电路图如图 10 所示。R1、R2 是发热电阻,开关 S 接“1”时为高温挡、接“2”时为低温挡,在每个挡内温度是可调的。电源电压是 12V,变阻器 R的最大电阻是 10Ω,R2 的电阻是 32Ω。试求: (1)开关 S 接“1”时,变阻器的滑片在 a 端,R1 的功率是 8W。则 R1 的电阻是多少? (2)开关 S 接“2”时,变阻器的滑片在 b 端,则 R1 和 R2 的总功率是多少? 8、物理兴趣小组的同学们设计了一...
