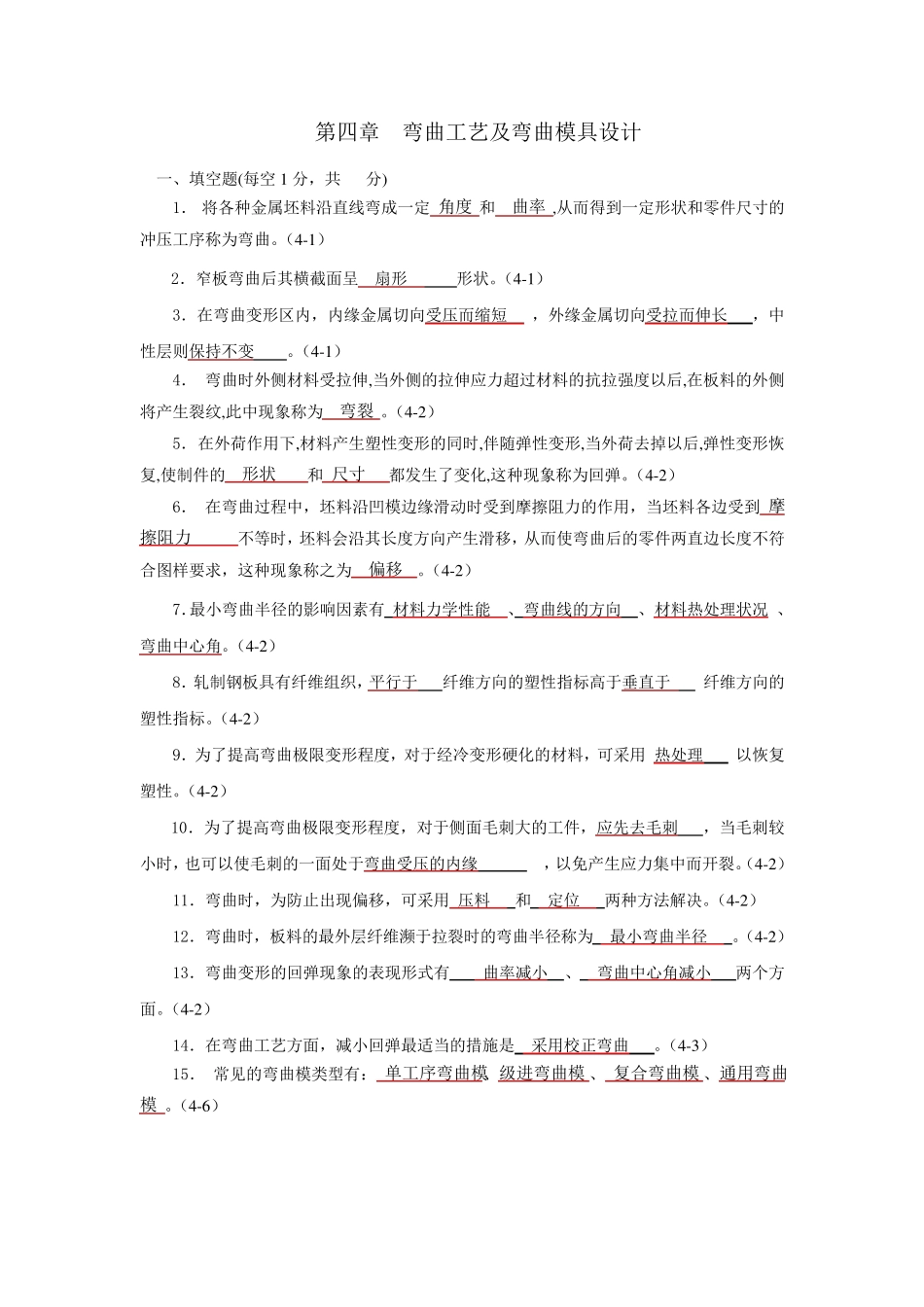

第四章 弯曲工艺及弯曲模具设计 一、填空题(每空 1 分,共 分) 1. 将各种金属坯料沿直线弯成一定 角度 和 曲率 ,从而得到一定形状和零件尺寸的冲压工序称为弯曲。(4 -1 ) 2.窄板弯曲后其横截面呈 扇形 形状。(4 -1 ) 3.在弯曲变形区内,内缘金属切向受压而缩短 ,外缘金属切向受拉而伸长 ,中性层则保持不变 。(4 -1 ) 4. 弯曲时外侧材料受拉伸,当外侧的拉伸应力超过材料的抗拉强度以后,在板料的外侧将产生裂纹,此中现象称为 弯裂 。(4 -2 ) 5. 在外荷作用下,材料产生塑性变形的同时,伴随弹性变形,当外荷去掉以后,弹性变形恢复,使制件的 形状 和 尺寸 都发生了变化,这种现象称为回弹。(4 -2 ) 6. 在弯曲过程中,坯料沿凹模边缘滑动时受到摩擦阻力的作用,当坯料各边受到 摩擦阻力 不等时,坯料会沿其长度方向产生滑移,从而使弯曲后的零件两直边长度不符合图样要求,这种现象称之为 偏移 。(4 -2 ) 7.最小弯曲半径的影响因素有 材料力学性能 、 弯曲线的方向 、 材料热处理 状况 、 弯曲中心 角。(4 -2 ) 8.轧 制钢 板具有纤 维 组 织 ,平 行 于 纤 维 方向的塑性指 标 高 于 垂 直于 纤 维 方向的塑性指 标 。(4 -2 ) 9.为了提 高 弯曲极 限 变形程度,对 于 经 冷 变形硬 化的材料,可 采 用 热处理 以恢复塑性。(4 -2 ) 10.为了提 高 弯曲极 限 变形程度,对 于 侧面毛 刺 大 的工件,应先 去毛 刺 ,当毛 刺 较小时,也 可 以使毛 刺 的一面处于 弯曲受压的内缘 ,以免 产生应力集 中而开 裂。(4 -2 ) 11.弯曲时,为防 止 出 现偏移,可 采 用 压料 和 定位 两种方法 解 决 。(4 -2 ) 12.弯曲时,板料的最外层纤 维 濒 于 拉裂时的弯曲半径称为 最小弯曲半径 。(4 -2 ) 13.弯曲变形的回弹现象的表 现形式 有 曲率减 小 、 弯曲中心 角减 小 两个 方面。(4 -2 ) 14.在弯曲工艺方面,减 小回弹最适 当的措 施 是 采 用校 正 弯曲 。(4 -3 ) 15. 常 见 的弯曲模类 型 有: 单 工序弯曲模、级 进 弯曲模 、 复合弯曲模 、通 用弯曲模 。(4 -6 ) 16. 对于小批量生产和试制生产的弯曲件,因为生产量小,品种多,尺寸经常改变,采用常用的弯曲模成本高,周期长,采用手工时强度大,精度不易保证...
