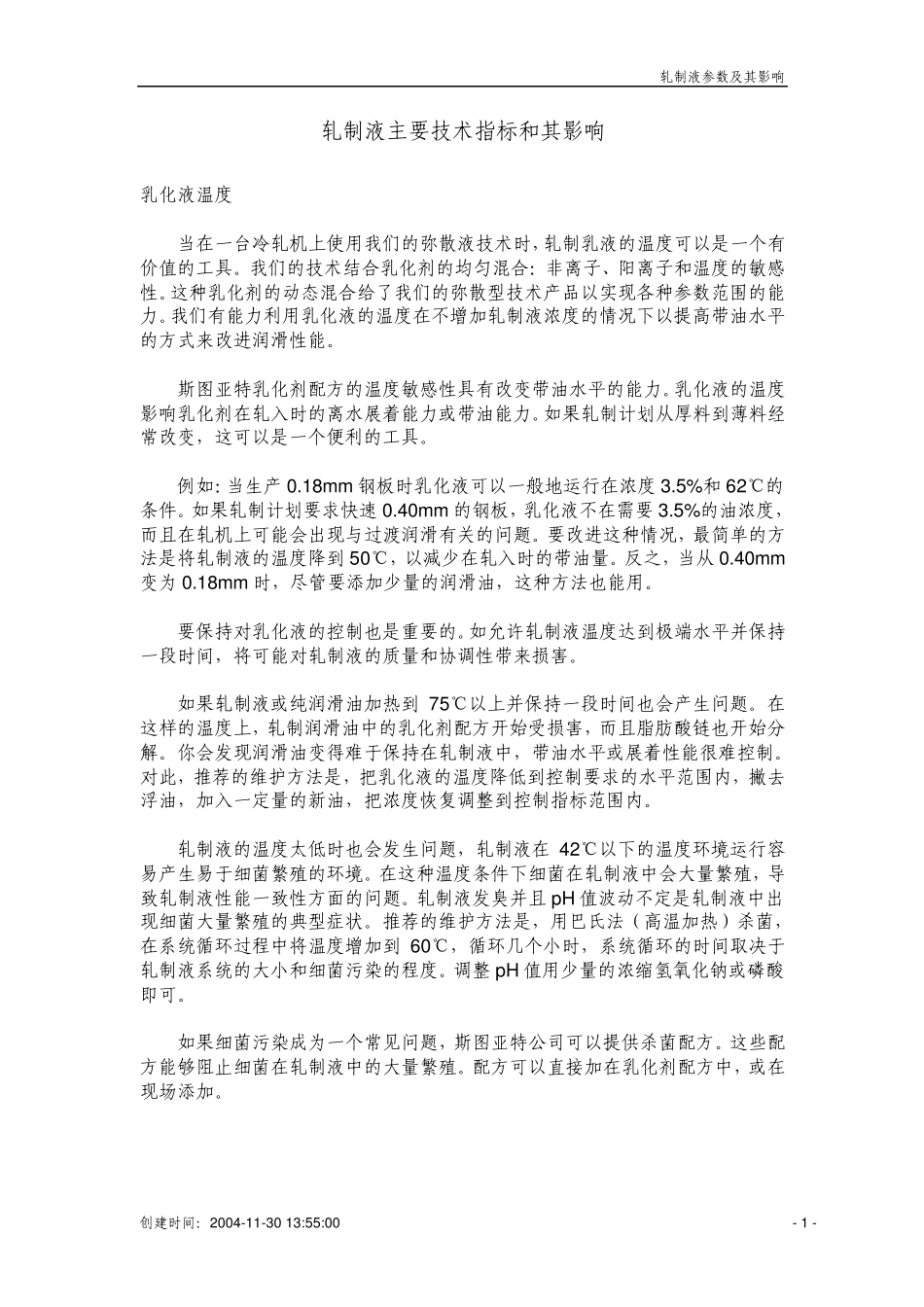

轧制液参数及其影响 创建时间：2004-11-30 13:55:00 - 1 - 轧制液主要技术指标和其影响 乳化液温度 当在一台冷轧机上使用我们的弥散液技术时，轧制乳液的温度可以是一个有价值的工具。我们的技术结合乳化剂的均匀混合：非离子、阳离子和温度的敏感性。这种乳化剂的动态混合给了我们的弥散型技术产品以实现各种参数范围的能力。我们有能力利用乳化液的温度在不增加轧制液浓度的情况下以提高带油水平的方式来改进润滑性能。 斯图亚特乳化剂配方的温度敏感性具有改变带油水平的能力。乳化液的温度影响乳化剂在轧入时的离水展着能力或带油能力。如果轧制计划从厚料到薄料经常改变，这可以是一个便利的工具。 例如：当生产 0.18mm 钢板时乳化液可以一般地运行在浓度 3.5%和 62℃的条件。如果轧制计划要求快速 0.40mm 的钢板，乳化液不在需要 3.5%的油浓度，而且在轧机上可能会出现与过渡润滑有关的问题。要改进这种情况，最简单的方法是将轧制液的温度降到 50℃，以减少在轧入时的带油量。反之，当从 0.40mm变为 0.18mm 时，尽管要添加少量的润滑油，这种方法也能用。 要保持对乳化液的控制也是重要的。如允许轧制液温度达到极端水平并保持一段时间，将可能对轧制液的质量和协调性带来损害。 如果轧制液或纯润滑油加热到 75℃以上并保持一段时间也会产生问题。在这样的温度上，轧制润滑油中的乳化剂配方开始受损害，而且脂肪酸链也开始分解。你会发现润滑油变得难于保持在轧制液中，带油水平或展着性能很难控制。对此，推荐的维护方法是，把乳化液的温度降低到控制要求的水平范围内，撇去浮油，加入一定量的新油，把浓度恢复调整到控制指标范围内。 轧制液的温度太低时也会发生问题，轧制液在 42℃以下的温度环境运行容易产生易于细菌繁殖的环境。在这种温度条件下细菌在轧制液中会大量繁殖，导致轧制液性能一致性方面的问题。轧制液发臭并且 pH 值波动不定是轧制液中出现细菌大量繁殖的典型症状。推荐的维护方法是，用巴氏法（高温加热）杀菌，在系统循环过程中将温度增加到 60℃，循环几个小时，系统循环的时间取决于轧制液系统的大小和细菌污染的程度。调整 pH 值用少量的浓缩氢氧化钠或磷酸即可。 如果细菌污染成为一个常见问题，斯图亚特公司可以提供杀菌配方。这些配方能够阻止细菌在轧制液中的大量繁殖。配方可以直接加在乳化剂配方中，或在现场添加。 轧制液参数及其影响 创建时间：2004-11-30 13:55:00 -...
