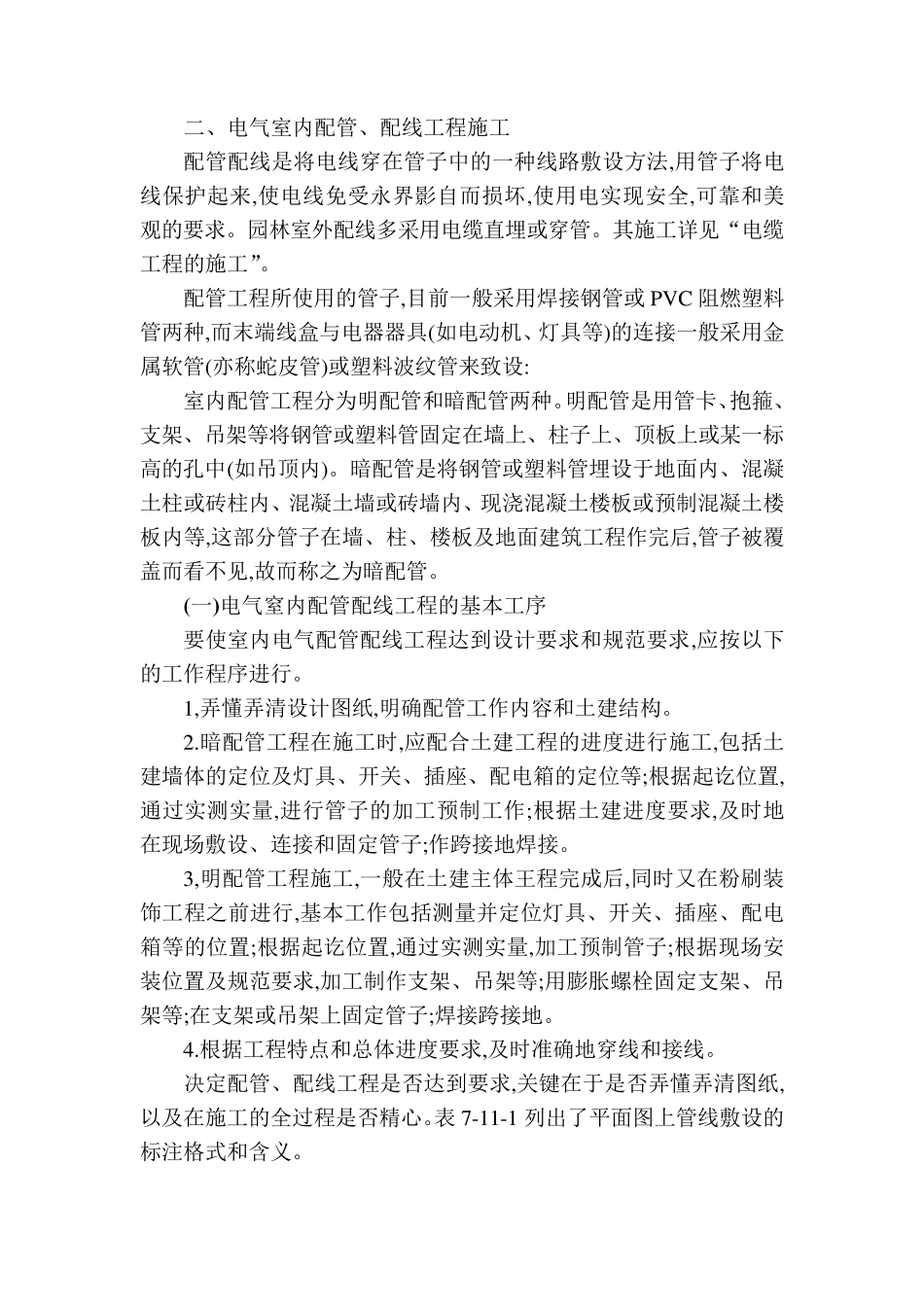

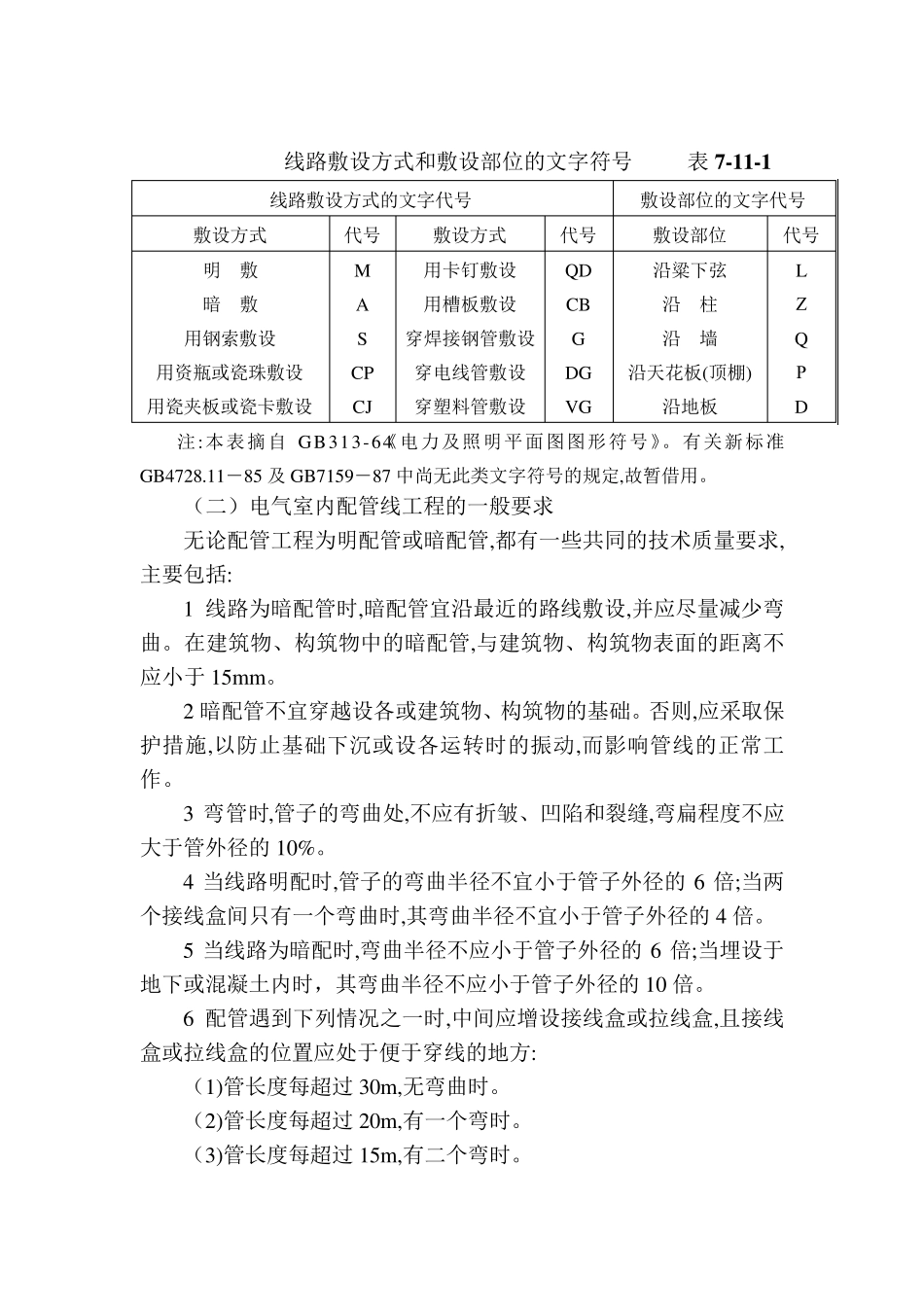

二、电气室内配管、配线工程施工 配管配线是将电线穿在管子中的一种线路敷设方法,用管子将电线保护起来,使电线免受永界影自而损坏,使用电实现安全,可靠和美观的要求。园林室外配线多采用电缆直埋或穿管。其施工详见“电缆工程的施工”。 配管工程所使用的管子,目前一般采用焊接钢管或PV C 阻燃塑料管两种,而末端线盒与电器器具(如电动机、灯具等)的连接一般采用金属软管(亦称蛇皮管)或塑料波纹管来致设: 室内配管工程分为明配管和暗配管两种。明配管是用管卡、抱箍、支架、吊架等将钢管或塑料管固定在墙上、柱子上、顶板上或某一标高的孔中(如吊顶内)。暗配管是将钢管或塑料管埋设于地面内、混凝土柱或砖柱内、混凝土墙或砖墙内、现浇混凝土楼板或预制混凝土楼板内等,这部分管子在墙、柱、楼板及地面建筑工程作完后,管子被覆盖而看不见,故而称之为暗配管。 (一)电气窒内配管配线工程的基本工序 要使室内电气配管配线工程达到设计要求和规范要求,应按以下的工作程序进行。 1,弄懂弄清设计图纸,明确配管工作内容和土建结构。 2.暗配管工程在施工时,应配合土建工程的进度进行施工,包括土建墙体的定位及灯具、开关、插座、配电箱的定位等;根据起讫位置,通过实测实量,进行管子的加工预制工作;根据土建进度要求,及时地在现场敷设、连接和固定管子;作跨接地焊接。 3,明配管工程施工,一般在土建主体王程完成后,同时又在粉刷装饰工程之前进行,基本工作包括测量并定位灯具、开关、插座、配电箱等的位置;根据起讫位置,通过实测实量,加工预制管子;根据现场安装位置及规范要求,加工制作支架、吊架等;用膨胀螺栓固定支架、吊架等;在支架或吊架上固定管子;焊接跨接地。 4.根据工程特点和总体进度要求,及时准确地穿线和接线。 决定配管、配线工程是否达到要求,关键在于是否弄懂弄清图纸,以及在施工的全过程是否精心。表 7-11-1 列出了平面图上管线敷设的标注格式和含义。 线路敷设方式和敷设部位的文字符号 表7 -1 1 -1 线路敷设方式的文字代号 敷设部位的文字代号 敷设方式 代号 敷设方式 代号 敷设部位 代号 明 敷 暗 敷 用钢索敷设 用资瓶或瓷珠敷设 用瓷夹板或瓷卡敷设 M A S CP CJ 用卡钉敷设 用槽板敷设 穿焊接钢管敷设 穿电线管敷设 穿塑料管敷设 QD CB G DG VG 沿粱下弦 沿 柱 沿 墙 沿天花板(顶棚) 沿地板 L Ζ Q Ρ D 注:本表摘自GB313-64《电力及照明平面图图形符号》。有关新标准GB4728...
