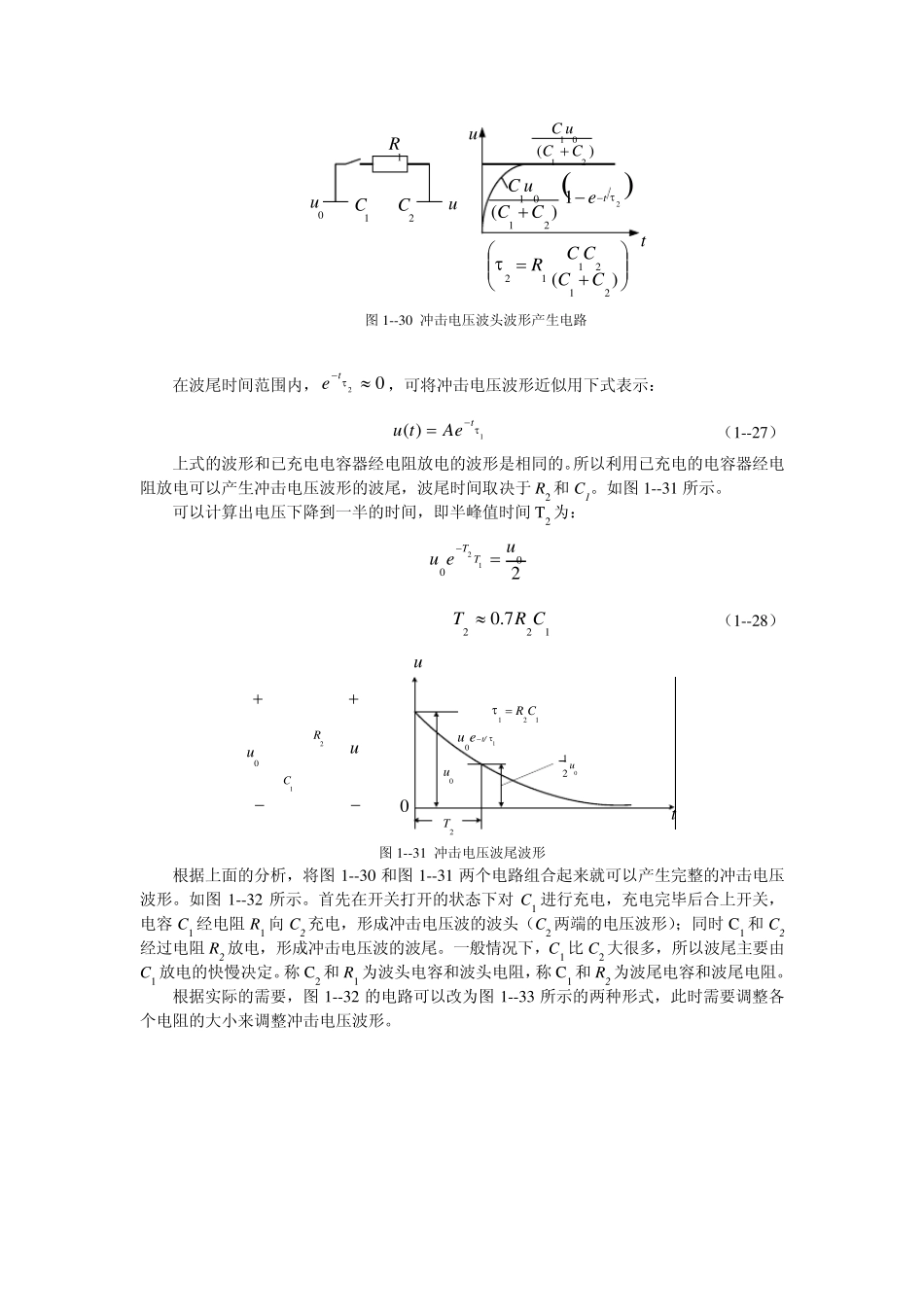

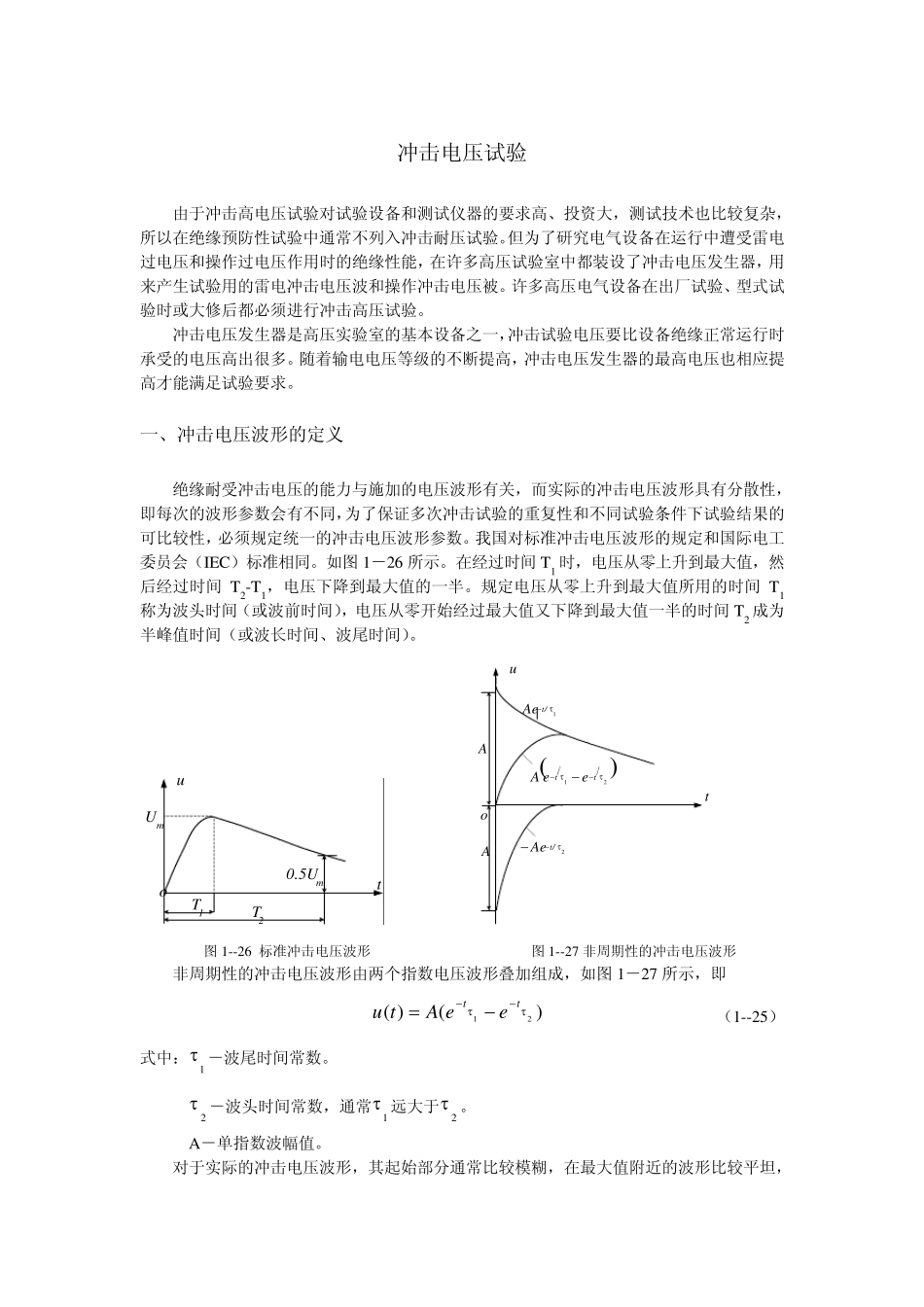

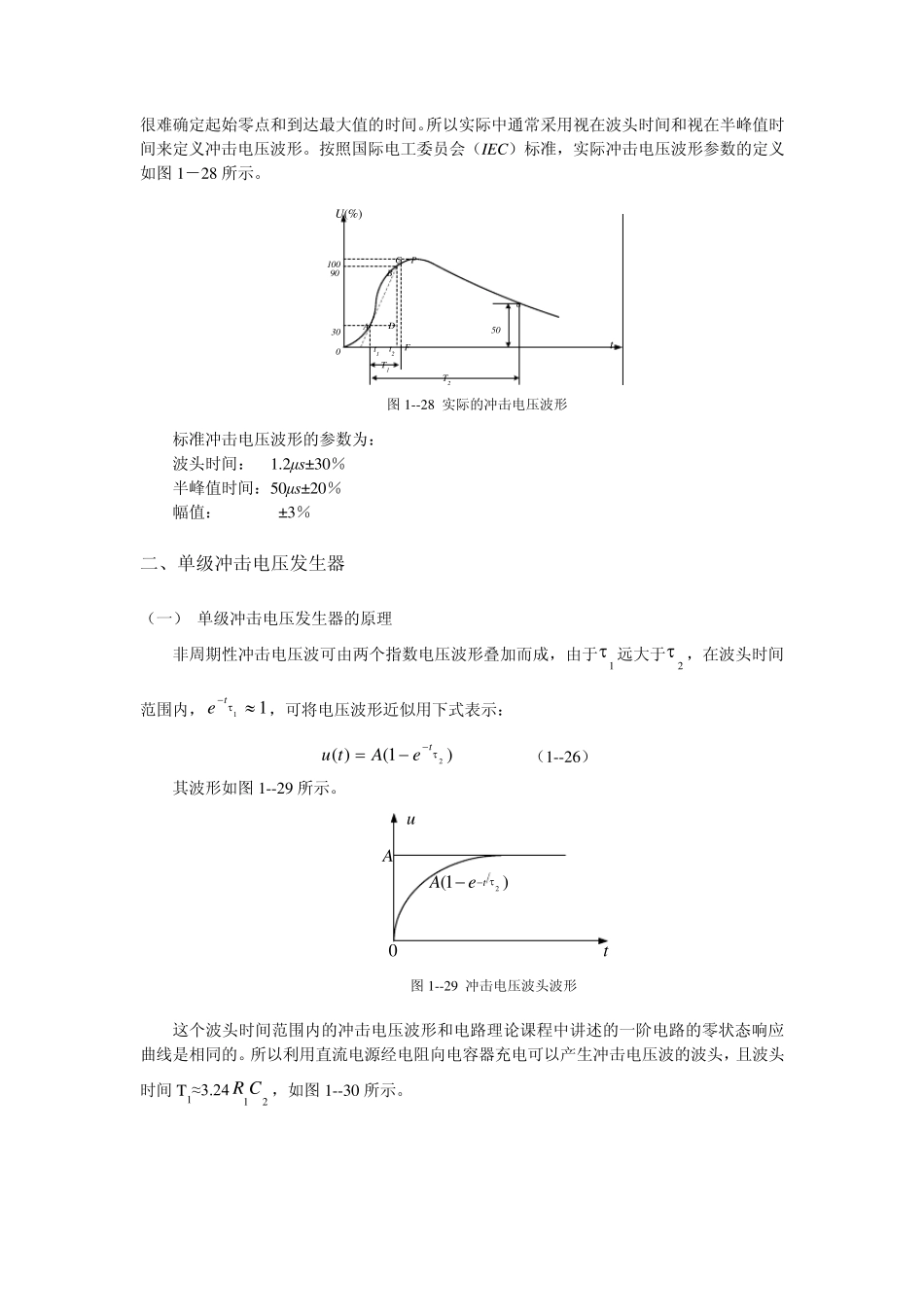

冲击电压试验 由于冲击高电压试验对试验设备和测试仪器的要求高、投资大，测试技术也比较复杂，所以在绝缘预防性试验中通常不列入冲击耐压试验。但为了研究电气设备在运行中遭受雷电过电压和操作过电压作用时的绝缘性能，在许多高压试验室中都装设了冲击电压发生器，用来产生试验用的雷电冲击电压波和操作冲击电压被。许多高压电气设备在出厂试验、型式试验时或大修后都必须进行冲击高压试验。 冲击电压发生器是高压实验室的基本设备之一，冲击试验电压要比设备绝缘正常运行时承受的电压高出很多。随着输电电压等级的不断提高，冲击电压发生器的最高电压也相应提高才能满足试验要求。 一、冲击电压波形的定义 绝缘耐受冲击电压的能力与施加的电压波形有关，而实际的冲击电压波形具有分散性，即每次的波形参数会有不同，为了保证多次冲击试验的重复性和不同试验条件下试验结果的可比较性，必须规定统一的冲击电压波形参数。我国对标准冲击电压波形的规定和国际电工委员会（IEC）标准相同。如图 1－26 所示。在经过时间 T 1 时，电压从零上升到最大值，然后经过时间 T 2-T 1，电压下降到最大值的一半。规定电压从零上升到最大值所用的时间 T 1称为波头时间（或波前时间），电压从零开始经过最大值又下降到最大值一半的时间 T 2 成为半峰值时间（或波长时间、波尾时间）。 utT10.5UmUmoT2 AA1t/Ae2t/Aeuto21tteeA 图 1--26 标准冲击电压波形 图 1--27 非周期性的冲击电压波形 非周期性的冲击电压波形由两个指数电压波形叠加组成，如图 1－27 所示，即 )()(21tteeAtu （1--25） 式中：1 －波尾时间常数。 2 －波头时间常数，通常1 远大于2 。 A－单指数波幅值。 对于实际的冲击电压波形，其起始部分通常比较模糊，在最大值附近的波形比较平坦，很难确定起始零点和到达最大值的时间。所以实际中通常采用视在波头时间和视在半峰值时间来定义冲击电压波形。按照国际电工委员会（IEC）标准，实际冲击电压波形参数的定义如图1－28 所示。 标准冲击电压波形的参数为： 波头时间： 1.2μs±30％ 半峰值时间：50μs±20％ 幅值： ±3％ 二、单级冲击电压发生器 （一） 单级冲击电压发生器的原理 非周期性冲击电压波可由两个指数电压波形叠加而成，由于1 远大于2 ，在波头时间范围内， 11  te，可将电压波形近似用下式表示： )1()(2teAtu...
