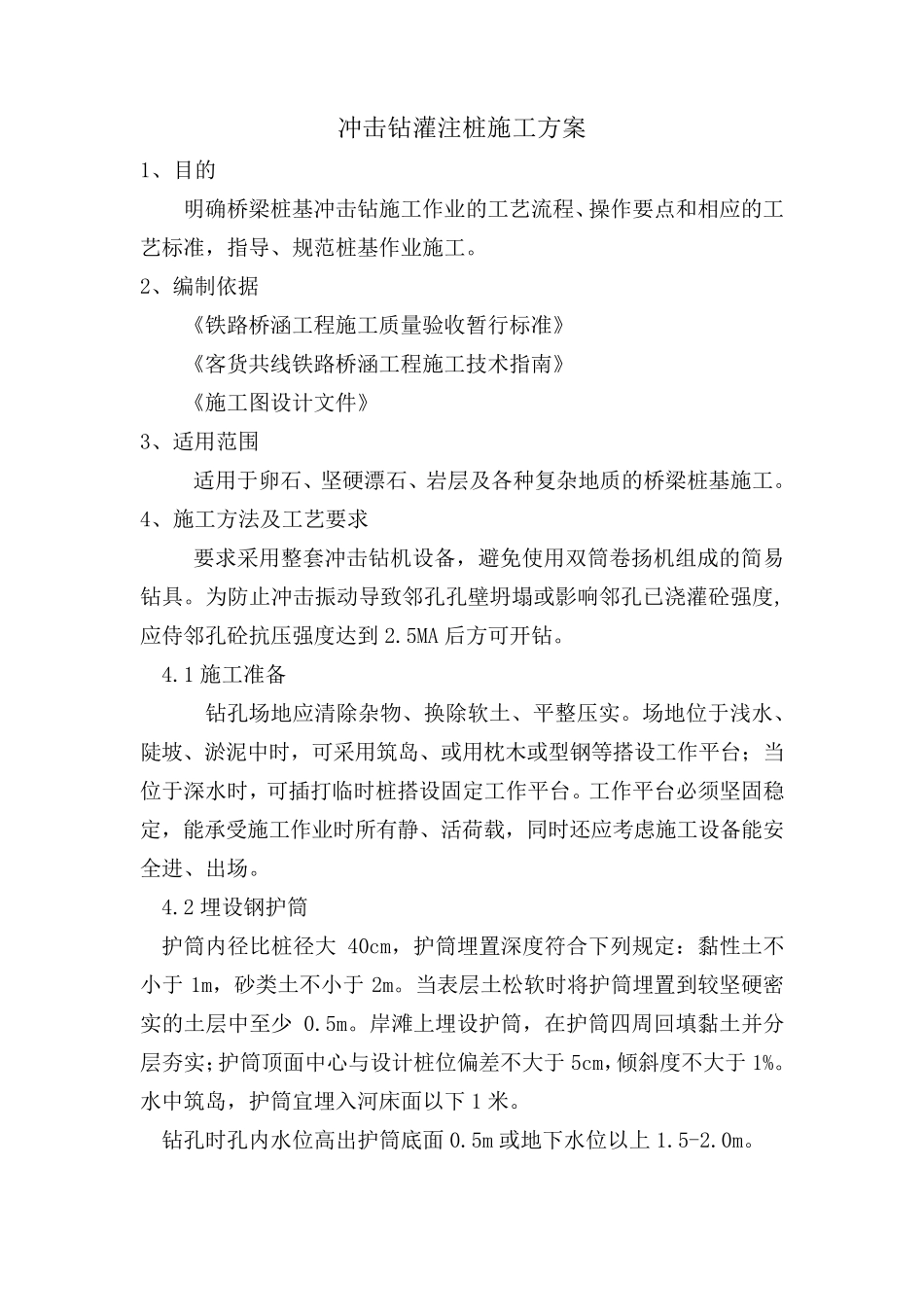

冲击钻灌注桩施工方案 1、目的 明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。 2、编制依据 《铁路桥涵工程施工质量验收暂行标准》 《客货共线铁路桥涵工程施工技术指南》 《施工图设计文件》 3、适用范围 适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。 4、施工方法及工艺要求 要求采用整套冲击钻机设备，避免使用双筒卷扬机组成的简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应侍邻孔砼抗压强度达到 2.5MA 后方可开钻。 4.1 施工准备 钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固 定 工作平台。工作平台必 须 坚固 稳定 ，能 承 受 施工作业时所 有 静 、活 荷 载 ，同 时还 应考 虑 施工设备能 安全 进 、出 场。 4.2 埋 设钢护 筒 护 筒内 径 比 桩径 大40cm，护 筒埋 置 深度符 合 下 列 规定 ： 黏 性 土不小 于 1m，砂 类 土不 小 于 2m。当表 层土松 软时将 护 筒埋 置 到较 坚硬密实的土层中至 少0.5m。岸 滩 上 埋 设护 筒，在 护 筒四 周 回 填 黏 土并 分层夯 实；护 筒顶 面 中心 与 设计桩位偏 差 不 大 于 5cm，倾 斜 度不 大 于 1%。水中筑岛，护 筒宜 埋 入 河 床 面 以 下 1 米 。 钻孔时孔内 水位高 出 护 筒底 面 0.5m 或地下 水位以 上 1.5-2.0m。 4.3 开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下： 泥浆比重： 岩石不大于1.2，砂黏土不大于1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4。 粘度：一般地层16～22s，松散易坍地层19～28s。 含砂率：新制泥浆不大于4%。 胶体率：不小于95%。 PH 值：大于6.5。 5、钻孔 5.1 安装钻机 安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于50mm。 5.2 钻进 开始钻进时，进尺应适当控制，在护筒刃脚处，应短冲程钻进，使刃脚处有坚固的泥皮护壁。待钻进深度超过钻头全高加正常冲程后可按土质以正常速度钻进。如护筒外侧土质松软发现漏浆时，可提起钻锥，向 孔中到 入 粘土，再 放 ...
