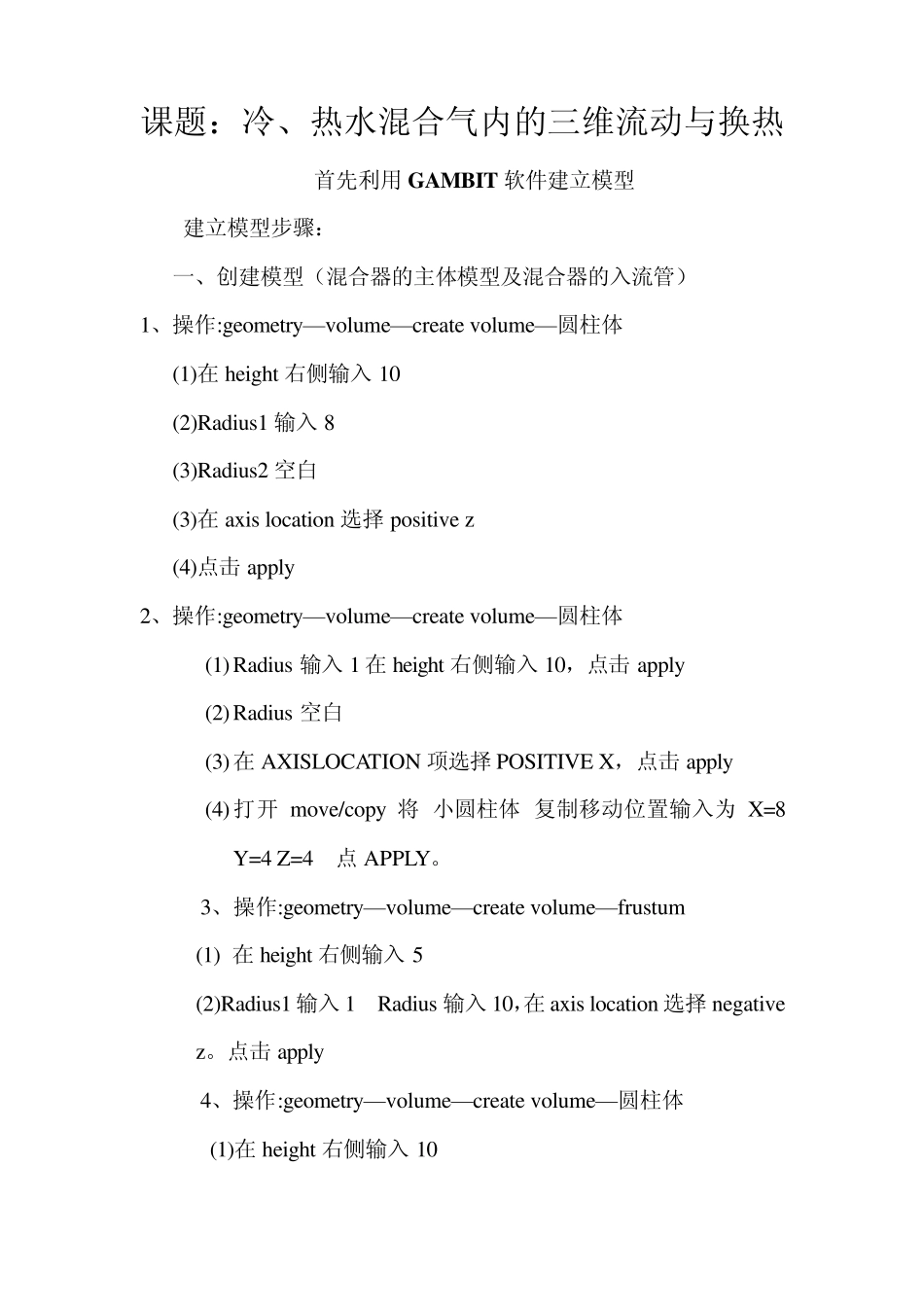

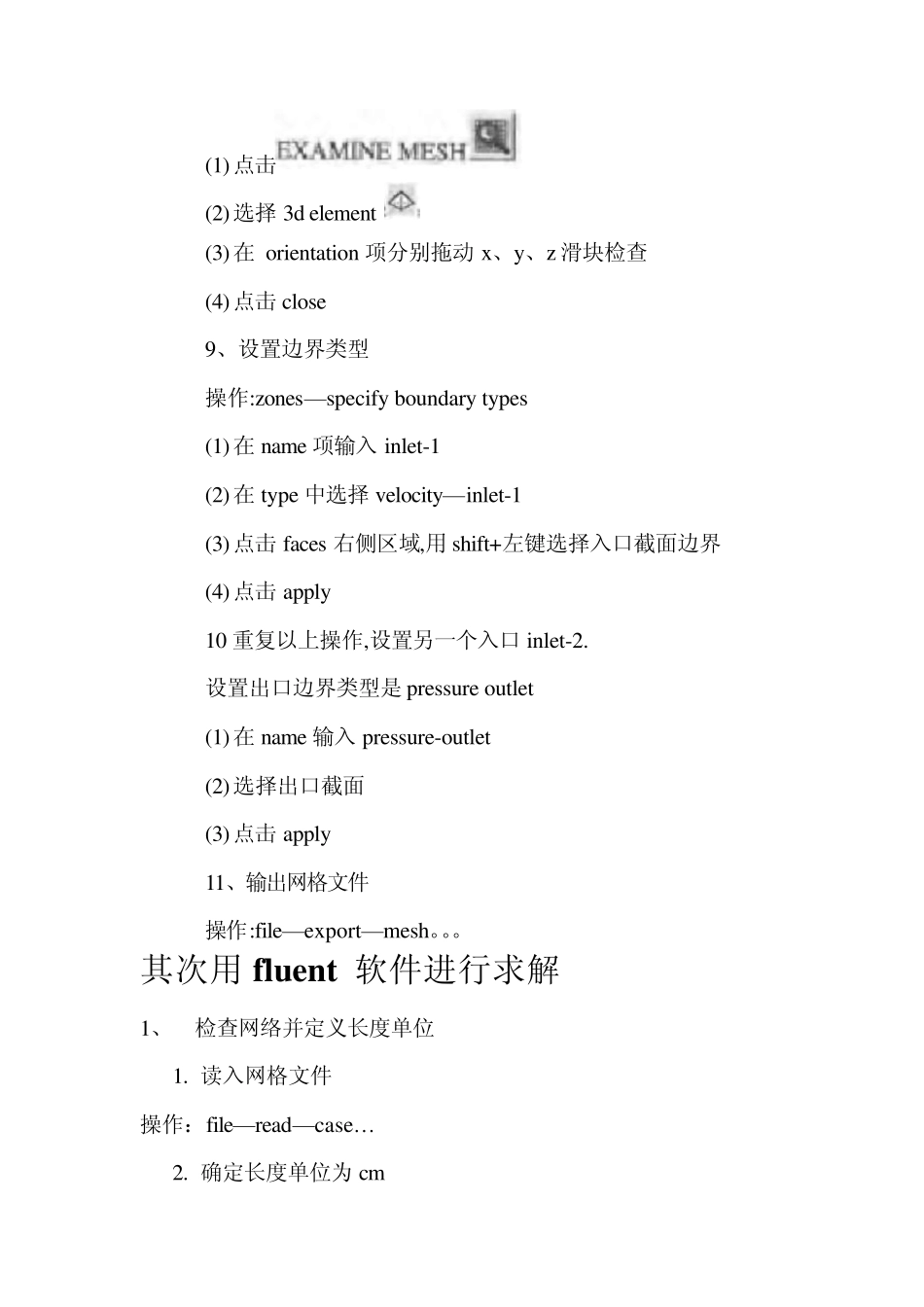

课题：冷、热水混合气内的三维流动与换热 首先利用 GAMBIT软件建立模型 建立模型步骤： 一、创建模型（混合器的主体模型及混合器的入流管） 1、操作:geometry—volume—create volume—圆柱体 (1)在 height 右侧输入 10 (2)Radius1 输入 8 (3)Radius2 空白 (3)在 axis location 选择 positive z (4)点击 apply 2、操作:geometry—volume—create volume—圆柱体 (1) Radius 输入 1 在 height 右侧输入 10，点击 apply (2) Radius 空白 (3) 在 AXISLOCATION 项选择 POSITIVE X，点击 apply (4) 打开 move/copy 将 小圆柱体 复制移动位置输入为 X=8 Y=4 Z=4 点 APPLY。 3、操作:geometry—volume—create volume—frustum (1) 在 height 右侧输入 5 (2)Radius1 输入 1 Radius 输入 10，在 axis location 选择 negative z。点击 apply 4、操作:geometry—volume—create volume—圆柱体 (1)在 height 右侧输入 10 (2)Radius1 输入1 (3)Radius2 空白 (4)在axis location 选择positive z (5)点击apply 5 操作:geometry—volume—move/copy/align volumes (1)点击黄色区域,用shift+左键选择下面的圆柱体，选择笛卡尔坐标。 (2)选择位移量 输入x= 0,y=0,z=-5 (3)点击apply 6、合并: 操作:geometry—volume—boolean operations—unite (1) 点击volumes 向上的箭头 (2) 点击all 向右箭头。点apply，则成功合并。 7、划分网格 操作:mesh—volume—mesh volumes (1) 点击volumes 右侧黄色区域 (2) 用shift+左键选中混合器的边界线 (3) 在spacing 项选择interval size ,并输入0.5 (4) 在type 选项选择tgrid (5) 点击apply，则形成了网格线。 8、检查网格 操作:examine mesh (1) 点击 (2) 选择3d element (3) 在 orientation 项分别拖动x、y、z滑块检查 (4) 点击close 9、设置边界类型 操作:zones—specify boundary types (1) 在name 项输入 inlet-1 (2) 在type 中选择velocity—inlet-1 (3) 点击faces 右侧区域,用 shift+左键选择入口截面边界 (4) 点击apply 10 重复以上操作,设置另一个入口 inlet-2. 设置出口边界类型是 pressure outlet (1) 在name 输入 pressure-outlet (2) 选择出口截面 (3) 点击apply 11、输出网格文件 操作:file—export—mesh。。。 其次用 flu en...
