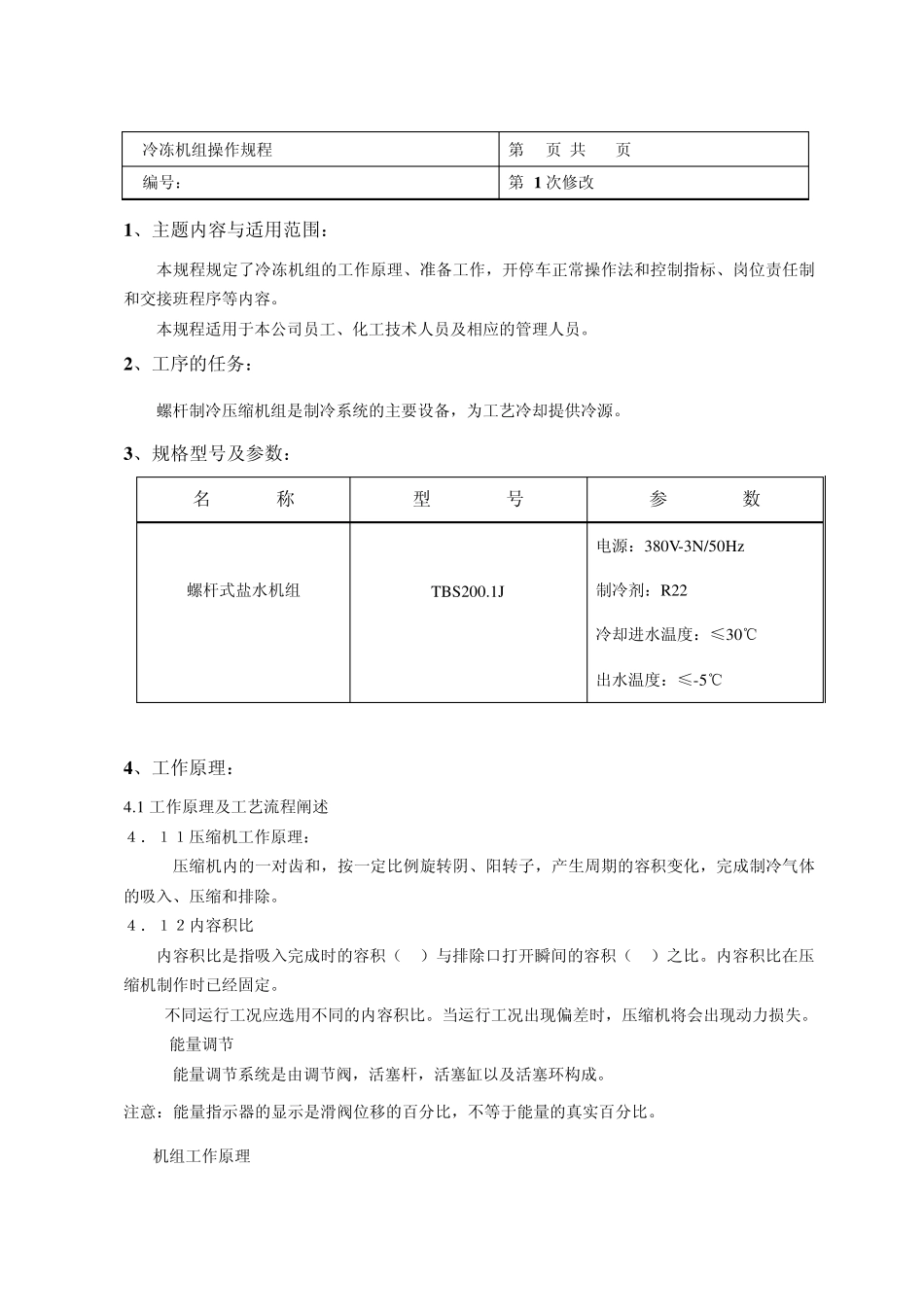

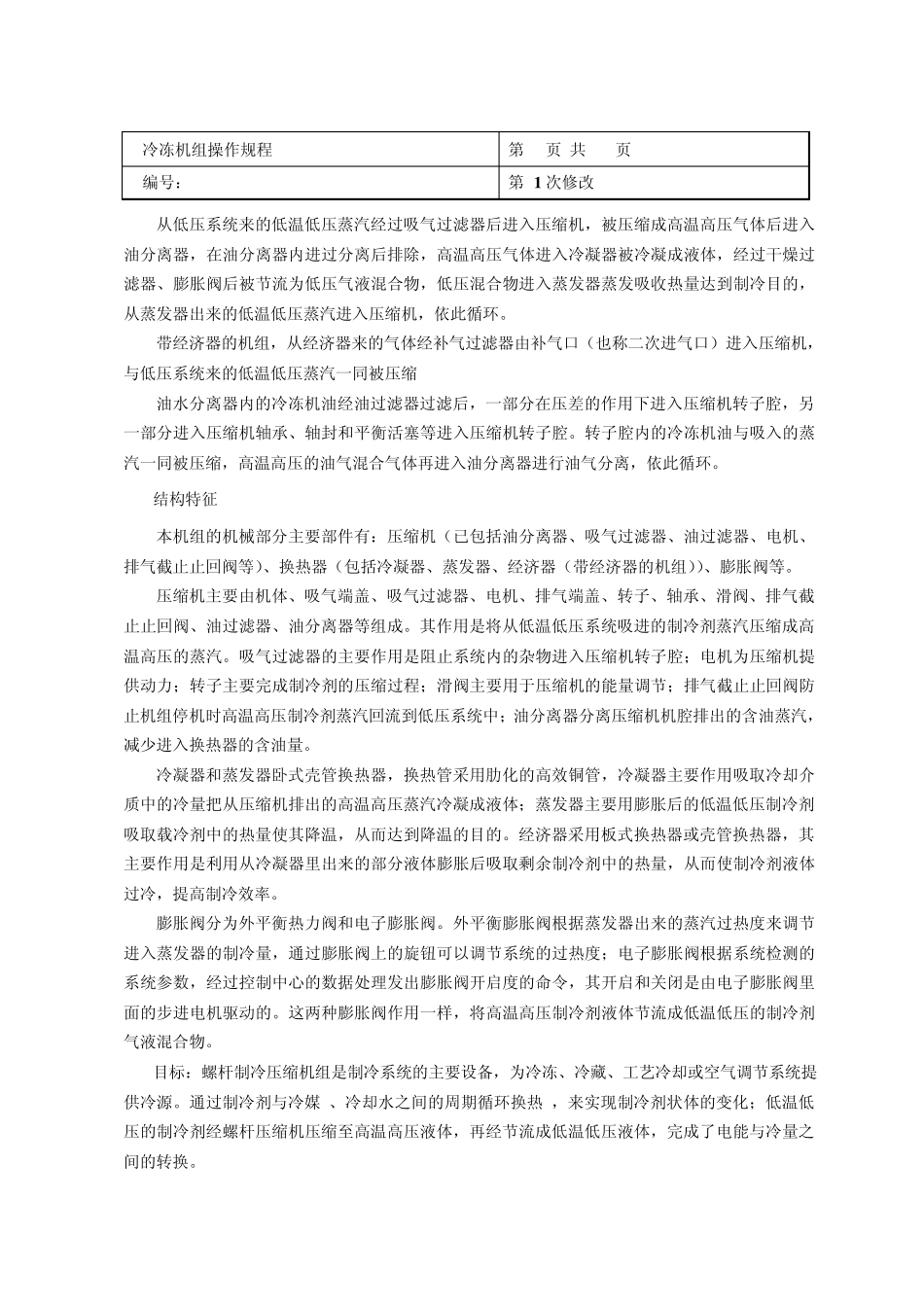

冷冻机组操作规程 第1 页 共10 页 编号： 第 1 次修改 1 、主题内容与适用范围： 本规程规定了冷冻机组的工作原理、准备工作，开停车正常操作法和控制指标、岗位责任制和交接班程序等内容。 本规程适用于本公司员工、化工技术人员及相应的管理人员。 2 、工序的任务： 螺杆制冷压缩机组是制冷系统的主要设备，为工艺冷却提供冷源。 3 、规格型号及参数： 名 称 型 号 参 数 螺杆式盐水机组 TBS200.1J 电源：380V-3N/50Hz 制冷剂：R22 冷却进水温度：≤30℃ 出水温度：≤-5℃ 4 、工作原理： 4.1 工作原理及工艺流程阐述 ４．１１压缩机工作原理： 压缩机内的一对齿和，按一定比例旋转阴、阳转子，产生周期的容积变化，完成制冷气体的吸入、压缩和排除。 ４．１２内容积比 内容积比是指吸入完成时的容积（V1）与排除口打开瞬间的容积（V2）之比。内容积比在压缩机制作时已经固定。 不同运行工况应选用不同的内容积比。当运行工况出现偏差时，压缩机将会出现动力损失。 4.1.3能量调节 能量调节系统是由调节阀，活塞杆，活塞缸以及活塞环构成。 注意：能量指示器的显示是滑阀位移的百分比，不等于能量的真实百分比。 4.2机组工作原理 冷冻机组操作规程 第2 页 共10 页 编号： 第 1 次修改 从低压系统来的低温低压蒸汽经过吸气过滤器后进入压缩机，被压缩成高温高压气体后进入油分离器，在油分离器内进过分离后排除，高温高压气体进入冷凝器被冷凝成液体，经过干燥过滤器、膨胀阀后被节流为低压气液混合物，低压混合物进入蒸发器蒸发吸收热量达到制冷目的，从蒸发器出来的低温低压蒸汽进入压缩机，依此循环。 带经济器的机组，从经济器来的气体经补气过滤器由补气口（也称二次进气口）进入压缩机，与低压系统来的低温低压蒸汽一同被压缩 油水分离器内的冷冻机油经油过滤器过滤后，一部分在压差的作用下进入压缩机转子腔，另一部分进入压缩机轴承、轴封和平衡活塞等进入压缩机转子腔。转子腔内的冷冻机油与吸入的蒸汽一同被压缩，高温高压的油气混合气体再进入油分离器进行油气分离，依此循环。 4.3结构特征 本机组的机械部分主要部件有：压缩机（已包括油分离器、吸气过滤器、油过滤器、电机、排气截止止回阀等）、换热器（包括冷凝器、蒸发器、经济器（带经济器的机组））、膨胀阀等。 压缩机主要由机体、吸气端盖、吸气过滤器、电机、排气端盖、转子、轴承、滑阀、排气截止止回阀、油过滤...
