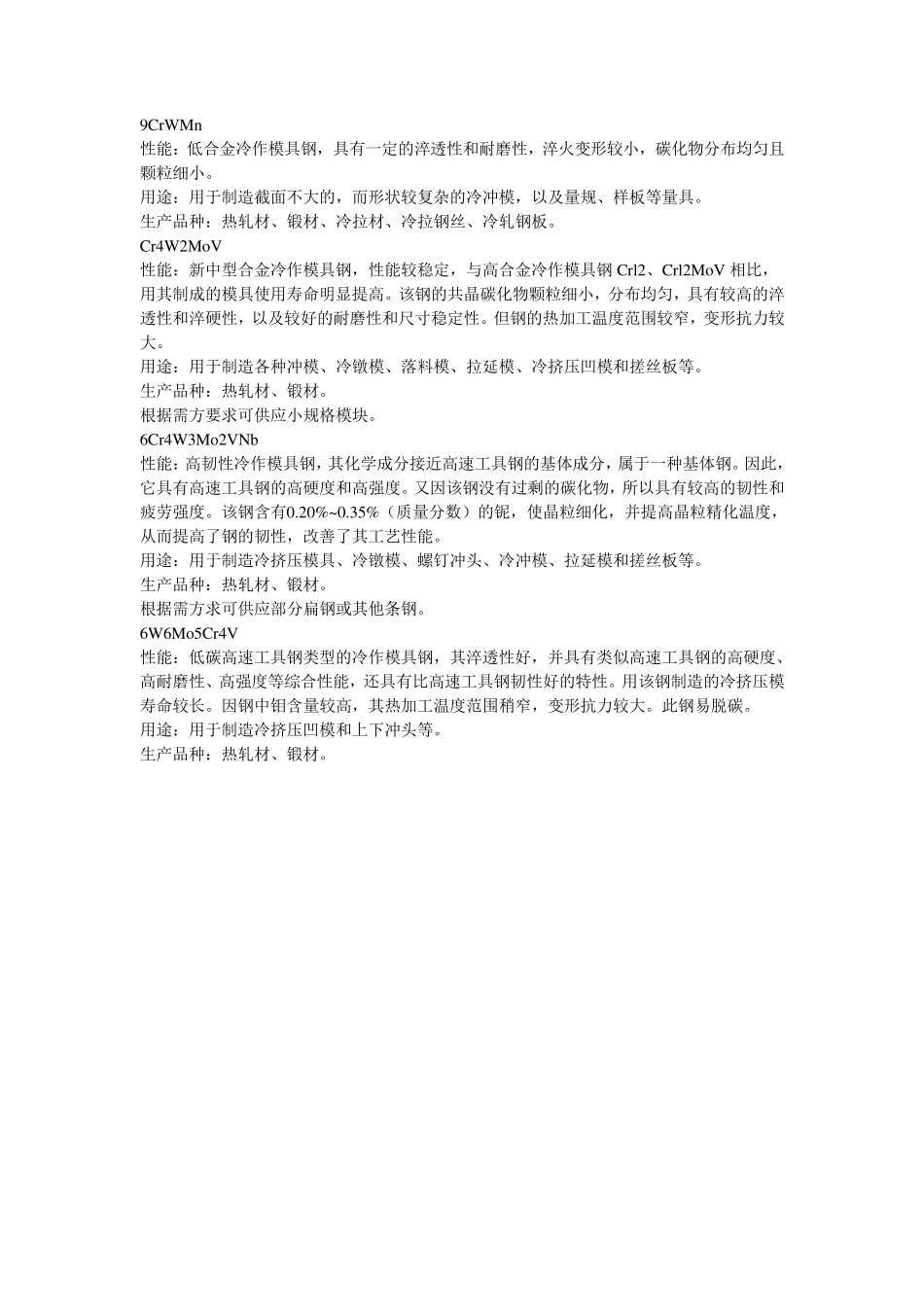

冷作模具钢的性能 (2008/12/26 19:20) Crl2 性能：高碳、高铬类型莱氏体钢，具有较好的淬透性和良好的耐磨性。由于钢中碳质量分数最高可达 2.30%，从而钢变得硬而脆，所以冲南韧性较差，几乎不能承受较大的冲击荷载，易脆裂，而且易形成不均匀的共晶碳化物。 用途：用于制造受冲击荷载较小，且要求高耐磨性的冷冲模和冲头，剪切硬且薄的金属的冷切剪刃、钻套、量规、拉丝模、压印模、搓丝板、拉延模和螺丝滚模等。 生产品种：热轧材、冷拉材、锻材、热轧钢板、冷拉钢丝。 Crl2Mo1V1 性能：高碳、高铬类型莱氏体钢，无特殊要求时钻不作为必加元素。由于钼和钒的含量比Crl2MoV 高，故钢的组织和晶粒度进一步细化，提高了钢的淬透性、强度和韧性，使钢的综合性能更好。 用途：用于制造要求高耐磨性的大型复杂冷作模具，如冷切剪刀、切边模、拉丝模、搓丝板、螺纹滚模、滚边模和要求高耐磨的冷冲模和冲头等。 生产品种：热轧材、锻材、冷拉材、热轧钢板、冷拉钢丝。 Crl2MoV 性能：高碳、高铬类型莱氏体钢，具有良好的淬透性，截面尺寸在400mm 以下可以完全淬透，且具有很高的耐磨性，淬火时体积变化小。其碳含量比 Crl2钢低很多，且加入了钼、钒，因此，钢的热加工性能、冲击韧性和碳化物分布都得到了明显改善。 用途：用于制造断面较大、形状复杂、耐磨性要求高、承受较大冲击负荷的冷作模具，如冷切剪刀、切边模、滚边模、量规、拉丝模、搓丝板、螺纹滚模、形状复杂的冲孔凹模、钢板深拉伸模，以及要求高耐磨的冷冲模和冲头等。 生产品种：热轧材、锻材、冷拉材、热轧钢板、冷拉钢丝。 Cr5MolV 性能：合金含量中等，由于含有钼和钒，所以钢的淬透性良好，碳化物分布均匀，具有一定的冲击韧性和较好的耐磨性。 用途：用于制造定型模、钻套、冷冲模、冲头、切边模、螺纹滚模、搓丝板和量规等。 生产品种：热轧材、锻材、冷拉材、热轧钢板、冷拉钢丝。 9Mn2V 性能：综合力学性能比碳素工具我钢，具有较高的硬度和耐磨性，淬透性很好，淬火时变形较小。由于钢中含有一定量的钒，细化了晶粒，减小了过热敏感性。碳化物不均匀性比 CrWMn钢好。 用途：用于制造各种精密量具、样板，以及一般要求的尺寸较小的冲模、冷压模、雕刻模、料模、剪刀、丝锥、板牙和铰刀等。 生产品种：热轧材、锻材、冷拉材、热轧钢板、冷拉钢丝。 根据需方要求可供应中小规格的模块。 CrWMn 性能：具有较高的淬透性，由于加入1.20%~ 1.60%（质量分...
