凝汽器管板焊接作业指导书VIP免费

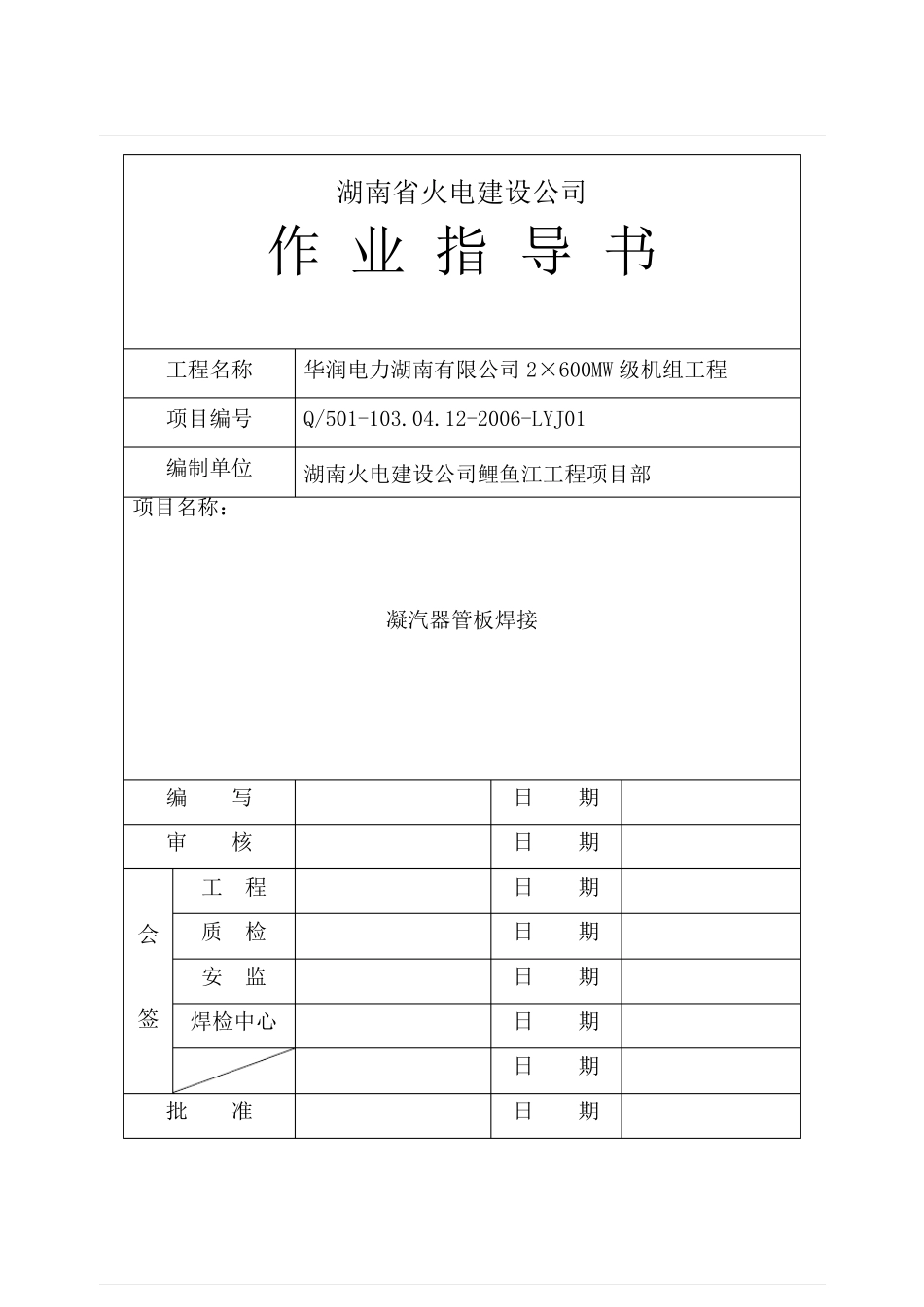

凝汽器管板焊接作业指导书_第1页
1/18

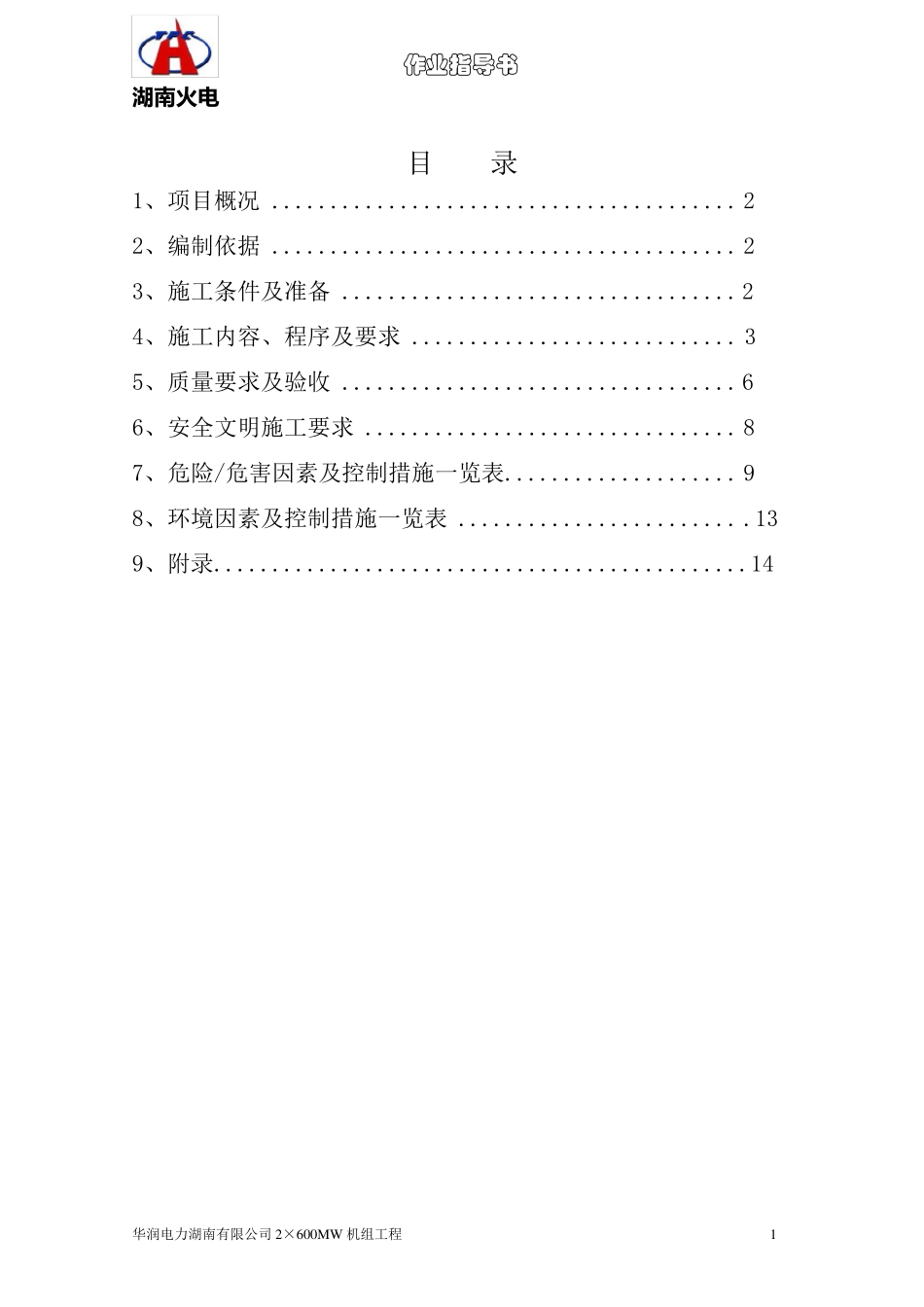

凝汽器管板焊接作业指导书_第2页
2/18
凝汽器管板焊接作业指导书_第3页
3/18
湖南省火电建设公司 作 业 指 导 书 工程名称 华润电力湖南有限公司2×600MW 级机组工程 项目编号 Q/501-103.04.12-2006-LYJ01 编制单位 湖南火电建设公司鲤鱼江工程项目部 项目名称: 凝汽器管板焊接 编 写 日 期 审 核 日 期 会 签 工 程 日 期 质 检 日 期 安 监 日 期 焊检中心 日 期 日 期 批 准 日 期 作 业 指 导 书 湖 南火电 华润电力湖南有限公司2×600MW 机组工程 1 目 录 1、项目概况 ........................................ 2 2、编制依据 ........................................ 2 3、施工条件及准备 .................................. 2 4、施工内容、程序及要求 ............................ 3 5、质量要求及验收 .................................. 6 6、安全文明施工要求 ................................ 8 7、危险/危害因素及控制措施一览表.................... 9 8、环境因素及控制措施一览表 ........................ .13 9、附录..............................................14 作 业 指 导 书 湖 南火电 华润电力湖南有限公司2×600MW 机组工程 2 1. 项目概况: 本作业指导书针对凝汽器不锈钢冷却水管焊接项目编制。冷却水管材质:TP304(18-8 系列不锈钢),规格:φ25×0.5 数量为 30968,φ25×0.7 数量 13078 根,管板材质规格:碳钢复合板δ=40mm。需焊接的部位接头形式如下图所示: (氩弧焊)熔焊不锈钢管胀接区域碳钢复合管板不锈钢管焊接密封部位共计焊接接头 44048×2=88092 个。焊接接头属于密封焊接性质。 可采用专用的管板自动焊机焊接或手工钨极氩弧焊焊接。 2. 编制依据: 2.1 《火电施工质量检验及评定标准》[1996 版](焊接篇) 2.2 哈尔滨汽轮机厂凝汽器图纸 2.3 《焊工技术考核规程》DL/T679-1999 2.4 《钛材管板焊接技术规程》SD 339-89 2.5 公司《质量、安全健康与环境管理手册》(3.1 版) 2.6 《电力建设安全工作规程》(DL 5009.1-2002) 2.7 《火力发电厂焊接技术规程》DL/T869-2004 3.施工条件及准备 3.1 人员及资质要求 作 业 指 导 书 湖 南火电 华润电力湖南有限公司2×600MW 机组工程 3 3.1.1 手工焊接(或补焊)焊工应按《焊工技术考核规程》DL/T679-1999的要求进行考核,具备不锈钢全氩弧焊焊接试样。 3.1.2 自动焊及...
