以 下 为 几 款 控 制 器 外 接 引 线 插 头 及 说 明 ， 插 头 所 标 字 母 及 详 细 功 能 请 对 照 宝贝 描 述 里 面 的 相 关 注 释

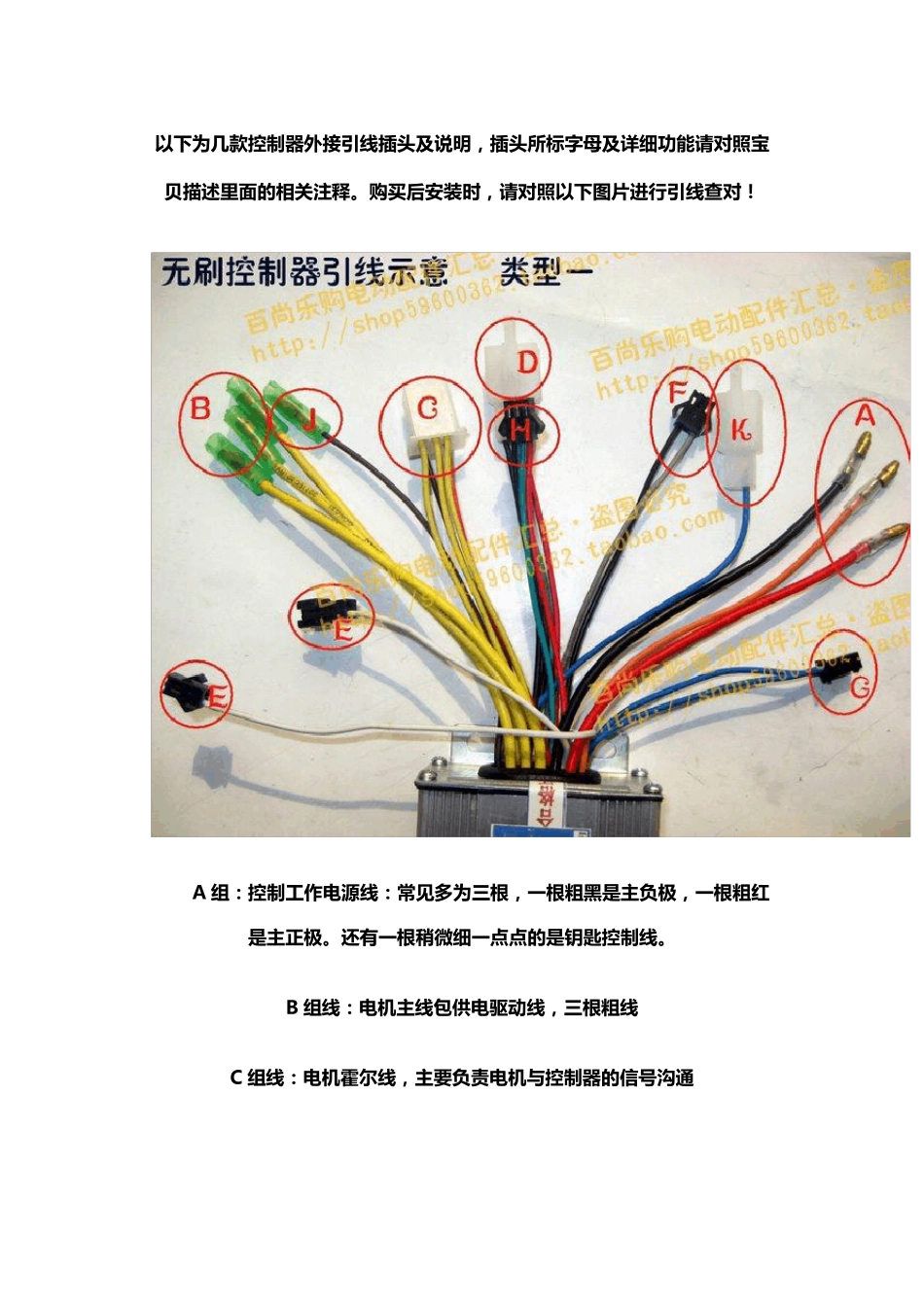

购买后安装时， 请 对 照 以 下 图片进行引 线 查对
A 组：控 制 工作电源线 ：常见多为 三根， 一根粗黑是主负极， 一根粗红是主正极
还有一根稍微细 一点点的 是钥匙控 制 线
B 组线 ：电机主线 包供电驱动线 ， 三根粗线 C 组线 ：电机霍尔线 ， 主要负责电机与控 制 器 的 信号沟通 D 组 线 ： 转 把 调 速 线
主要负责电机速 度的调 整 E 组 线 ： 自学习线 ，又称自识别线
F 组 线 ： 刹车线 ，又称刹车断电线
G 组 线 附加功能线 ，多为两根线 ，通过一个按钮，或者拨动的开关进行对功能的启闭控制，常见的有巡航定速 功能，变速 提速 功能，高中低速 循环变档功能，倒车功能等
具体确切功能以所选择的控制器类型默认功能或买家的要求为准
H 组 线 脚踏脉冲助力 1： 1 此线 主要用在带脚蹬的自行车款电动车，电摩款无法使用
J 组 线 速 度仪表线 （非电量或状态） K 组 线 刹车断电线 （高电平刹车线 ），一般使用率较少 L 组 对插线 36V48V 手动电压选择线 M 组 线 ： 七排线 或称松正七排线 N 组 线 高中低速 显示线
P 组 线 一款双模控制器的自动巡航选择线 无刷控制器只是对功能接而不是对型号接 车子型号和控制器型号没有用 只要根据自己需要的功能进行选择 安装和接线其实很简单请看下面简图 下图是常见普通车子的前车头电路
仔细分析可见与控制器无关 名 称 ： 全 智 能 最 强 无 刷 电 机 控 制 器 （ 只 要 是 无 刷 电 机 电 动 车 就 可 以用） （ 注意参数： 6 管
350W 17A± 1A） (3
