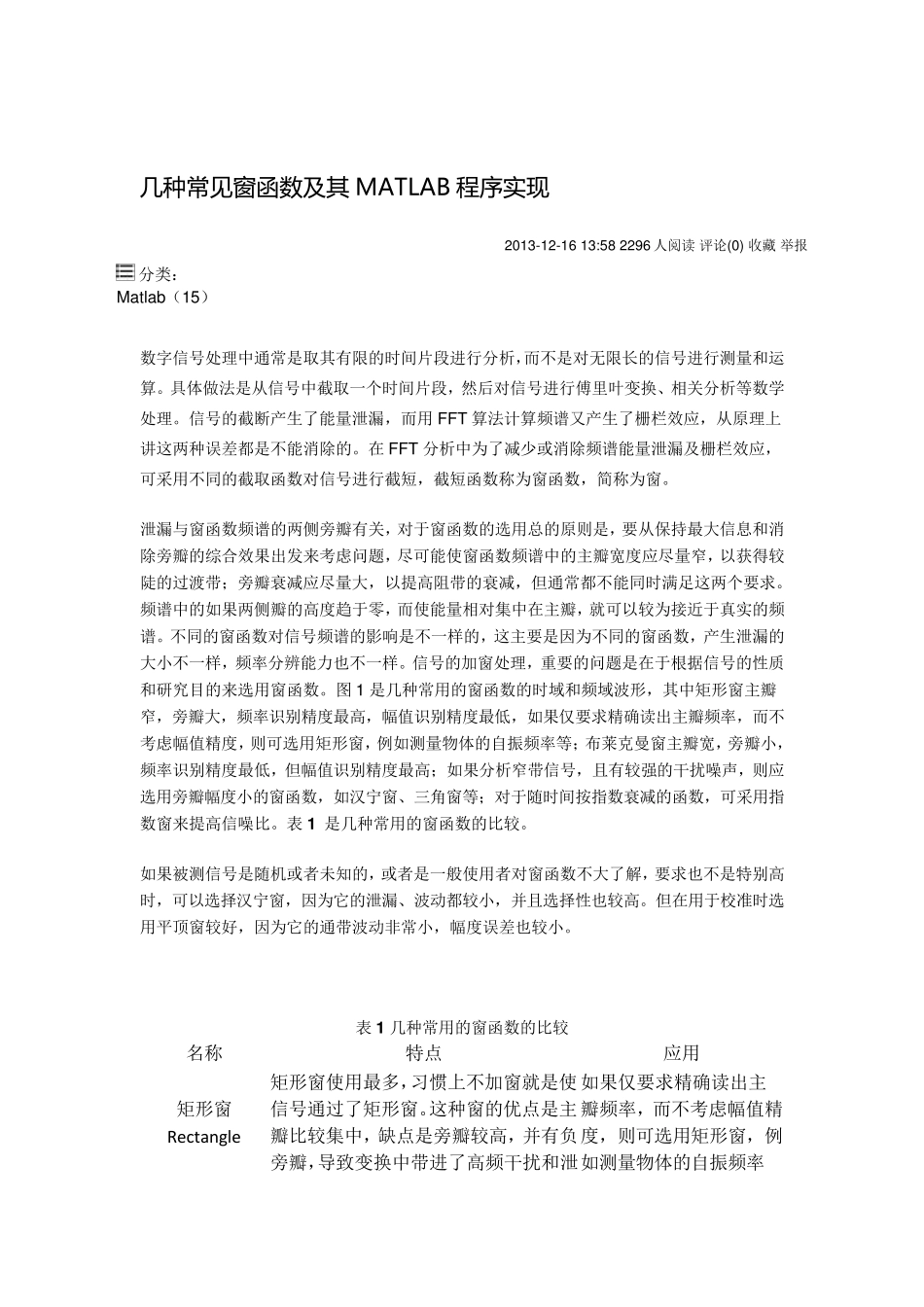

几 种 常 见 窗 函 数 及 其 MATLAB 程序实现 2013-12-16 13:58 2296 人阅读 评论(0) 收藏 举报 分类： Matlab（15） 数字信号处理中通常是取其有限的时间片段进行分析，而不是对无限长的信号进行测量和运算。具体做法是从信号中截取一个时间片段，然后对信号进行傅里叶变换、相关分析等数学处理。信号的截断产生了能量泄漏，而用 FFT 算法计算频谱又产生了栅栏效应，从原理上讲这两种误差都是不能消除的。在 FFT 分析中为了减少或消除频谱能量泄漏及栅栏效应，可采用不同的截取函数对信号进行截短，截短函数称为窗函数，简称为窗。 泄漏与窗函数频谱的两侧旁瓣有关，对于窗函数的选用总的原则是，要从保持最大信息和消除旁瓣的综合效果出发来考虑问题，尽可能使窗函数频谱中的主瓣宽度应尽量窄，以获得较陡的过渡带；旁瓣衰减应尽量大，以提高阻带的衰减，但通常都不能同时满足这两个要求。频谱中的如果两侧瓣的高度趋于零，而使能量相对集中在主瓣，就可以较为接近于真实的频谱。不同的窗函数对信号频谱的影响是不一样的，这主要是因为不同的窗函数，产生泄漏的大小不一样，频率分辨能力也不一样。信号的加窗处理，重要的问题是在于根据信号的性质和研究目的来选用窗函数。图 1 是几种常用的窗函数的时域和频域波形，其中矩形窗主瓣窄，旁瓣大，频率识别精度最高，幅值识别精度最低，如果仅要求精确读出主瓣频率，而不考虑幅值精度，则可选用矩形窗，例如测量物体的自振频率等；布莱克曼窗主瓣宽，旁瓣小，频率识别精度最低，但幅值识别精度最高；如果分析窄带信号，且有较强的干扰噪声，则应选用旁瓣幅度小的窗函数，如汉宁窗、三角窗等；对于随时间按指数衰减的函数，可采用指数窗来提高信噪比。表 1 是几种常用的窗函数的比较。 如果被测信号是随机或者未知的，或者是一般使用者对窗函数不大了解，要求也不是特别高时，可以选择汉宁窗，因为它的泄漏、波动都较小，并且选择性也较高。但在用于校准时选用平顶窗较好，因为它的通带波动非常小，幅度误差也较小。 表 1 几种常用的窗函数的比较 名称 特点 应用 矩形窗 Rectangle 矩形窗使用最多，习惯上不加窗就是使信号通过了矩形窗。这种窗的优点是主瓣比较集中，缺点是旁瓣较高，并有负旁瓣，导致变换中带进了高频干扰和泄如果仅要求精确读出主瓣频率，而不考虑幅值精度，则可选用矩形窗，例如测量物体的自振频率漏，甚至出现负谱现象。频率识别精度最...
