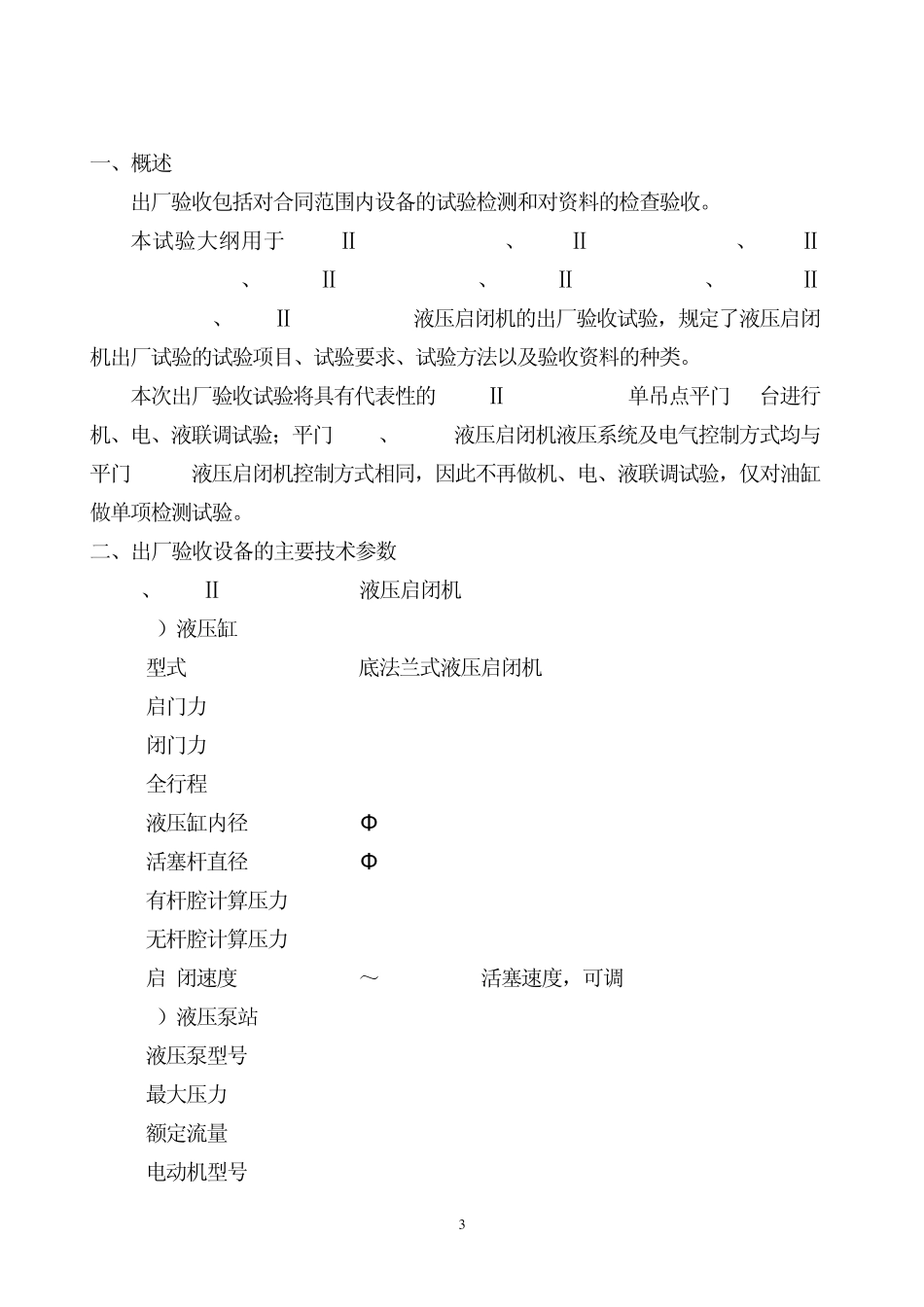

1 南水北调中线一期工程总干渠 黄河北～漳河北（中线建管局直管和代建项目） 液压启闭机出厂验收大纲 （单吊点） 编制 审核 批准 日期 常 州 液 压 成 套 设 备 厂 有 限 公 司 2011.8 2 目 录 一． 概述 二． 出厂验收设备的主要技术参数 三． 供货范围 四． 出厂验收试验目的及依据 五． 试验设备及检测量具与仪器 六． 试验准备 七． 液压缸试验步骤及要求 八． 机、电、液联调试验步骤及要求 九． 出厂验收资料 3 一、概述 出厂验收包括对合同范围内设备的试验检测和对资料的检查验收。 本试验大纲用于QPPYⅡ-80/20kN-6.9m 、QPPYⅡ-80/20kN-7.3m 、QPPYⅡ-80/20kN-7.9m 、QPPYⅡ -100kN-6.8m 、QPPYⅡ -100kN-7.3m、 QPPYⅡ-100kN-7.8m 、QPPYⅡ-200kN-8.2m液压启闭机的出厂验收试验，规定了液压启闭机出厂试验的试验项目、试验要求、试验方法以及验收资料的种类。 本次出厂验收试验将具有代表性的QPPYⅡ-100kN-6.8m单吊点平门 1台进行机、电、液联调试验；平门 80kN、200kN液压启闭机液压系统及电气控制方式均与平门 100kN液压启闭机控制方式相同，因此不再做机、电、液联调试验，仅对油缸做单项检测试验。 二、出厂验收设备的主要技术参数 1、QPPYⅡ-80/20kN-6.9m液压启闭机 1）液压缸 型式 底法兰式液压启闭机 启门力 80kN 闭门力 20kN 全行程 6900mm 液压缸内径 Φ140mm 活塞杆直径 Φ90mm 有杆腔计算压力 8.9MPa 无杆腔计算压力 1.3MPa 启/闭速度 ～0.5m/min (活塞速度，可调) 2）液压泵站 液压泵型号 PV016R1K8T1NMMC 最大压力 35MPa 额定流量 16 ml/r 电动机型号 Y132S-4-B35-TH 4 额定功率 5.5kW 转 数 1460r.p.m 液压泵电动机组数量 2套 控制电源 DC24V 动力电源 三相交流 380V/220V，50Hz 油箱有效容积 500L 2、QPPYⅡ-80/20kN-7.3m液压启闭机 1）液压缸 型式 底法兰式液压启闭机 启门力 80kN 闭门力 20kN 全行程 7300mm 液压缸内径 Φ140mm 活塞杆直径 Φ90mm 有杆腔计算压力 8.9MPa 无杆腔计算压力 1.3MPa 启/闭速度 ～0.5m/min (活塞速度，可调) 2）液压泵站 液压泵型号 PV016R1K8T1NMMC 最大压力 35MPa 额定流量 16 ml/r 电动机型号 Y132S-4-B35-TH 额定功率 5.5kW 转 数 1460r.p.m 液压泵电动机组数量 2套 控制电源 DC24V 动力电源 三相交流 380V/220V，50Hz 油箱有...
