排油烟不锈钢风管制作工艺及安装方案VIP免费

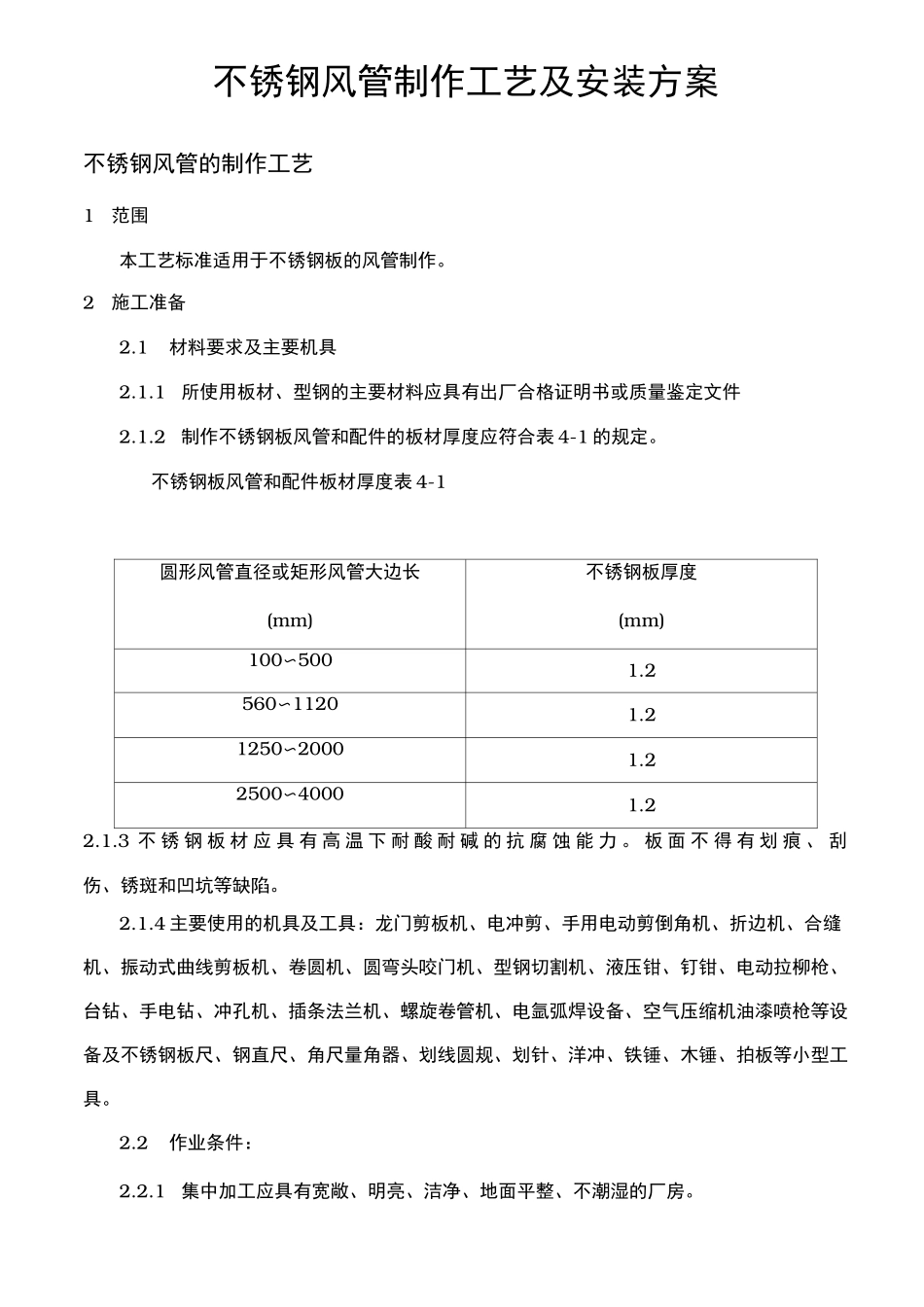

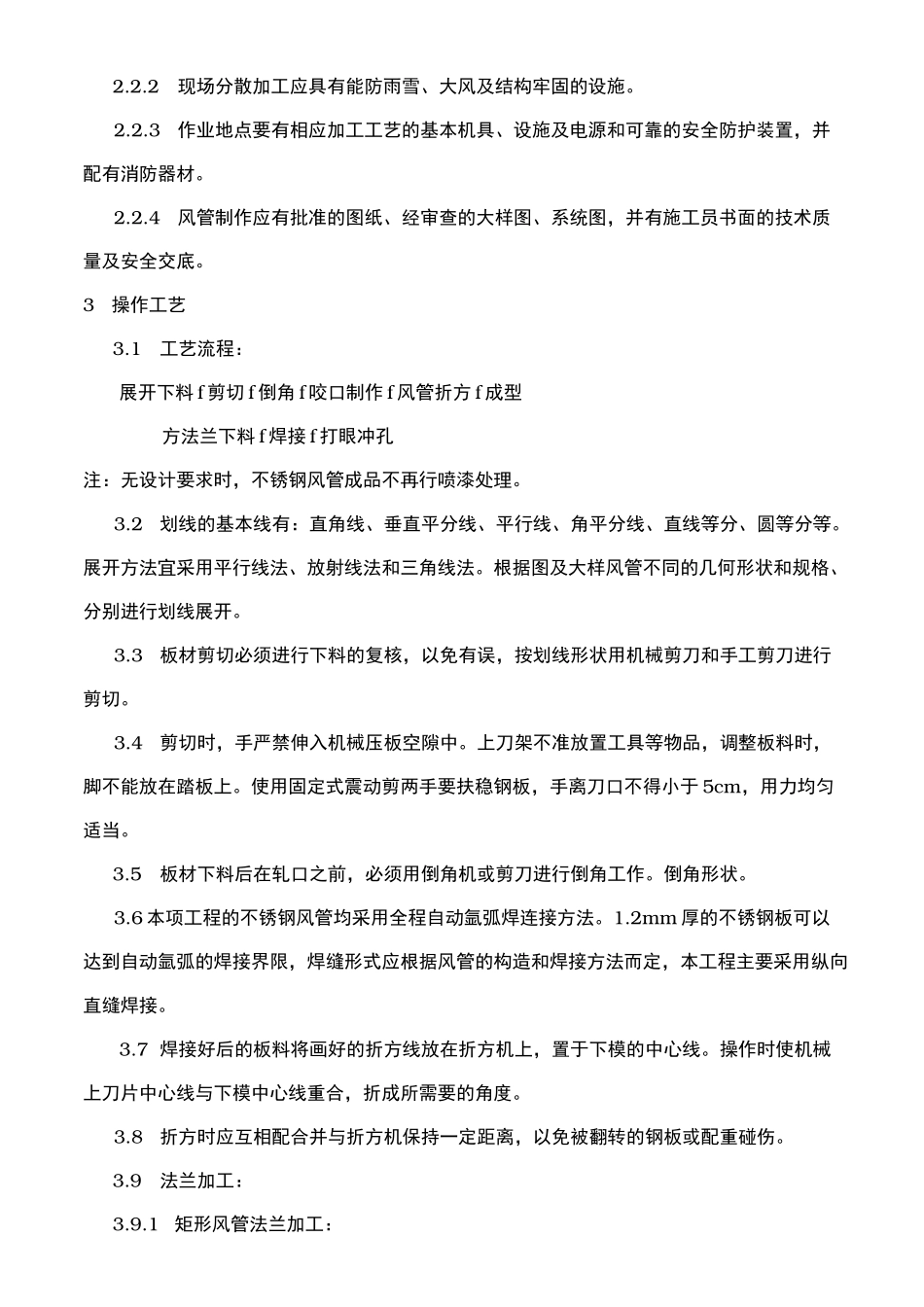

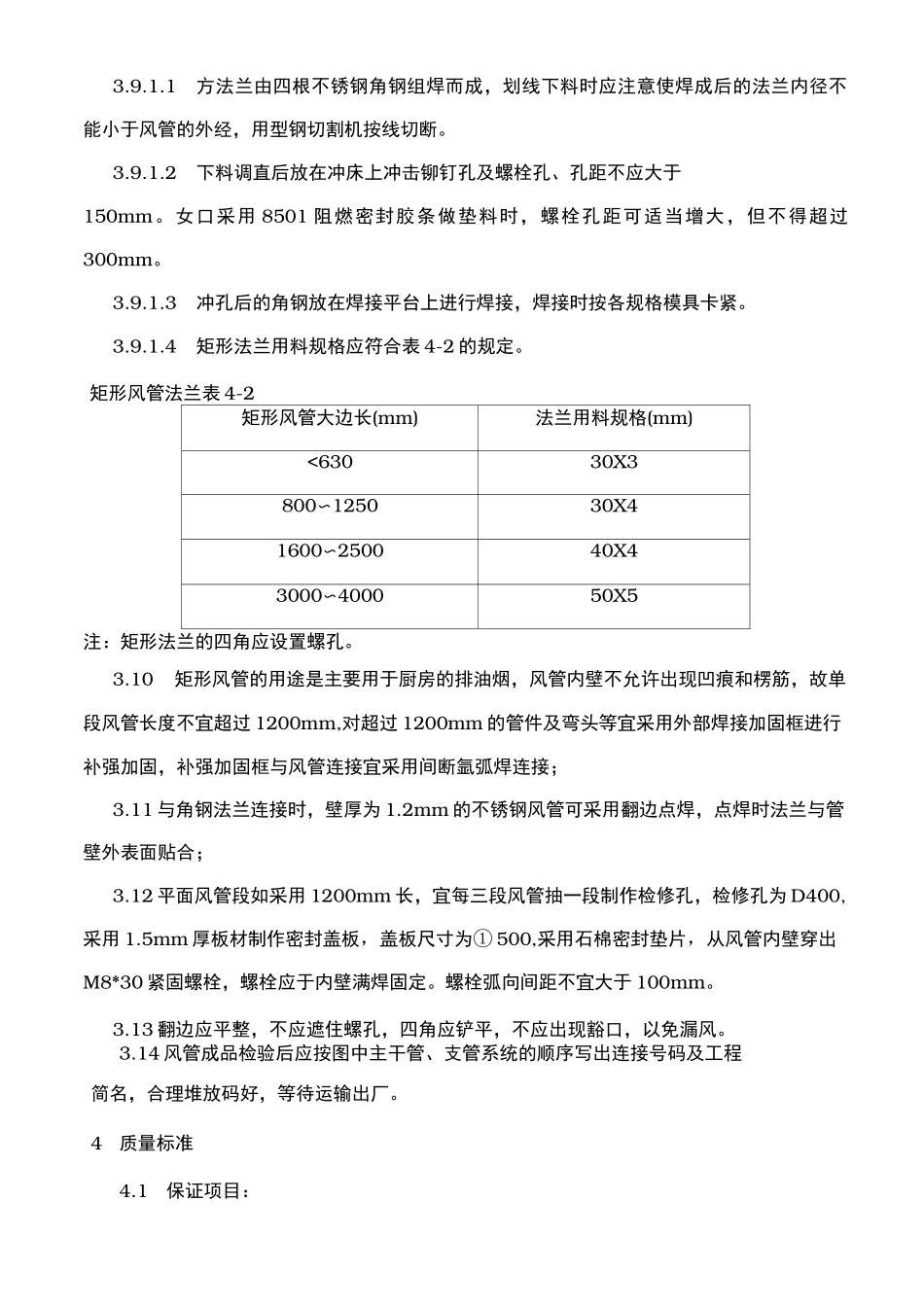

不锈钢风管制作工艺及安装方案不锈钢风管的制作工艺1范围本工艺标准适用于不锈钢板的风管制作。2施工准备2.1材料要求及主要机具2.1.1所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件2.1.2制作不锈钢板风管和配件的板材厚度应符合表 4-1 的规定。不锈钢板风管和配件板材厚度表 4-1圆形风管直径或矩形风管大边长不锈钢板厚度(mm)(mm)100〜5001.2560〜11201.21250〜20001.22500〜40001.22.1.3 不 锈 钢 板 材 应 具 有 高 温 下 耐 酸 耐 碱 的 抗 腐 蚀 能 力 。 板 面 不 得 有 划 痕 、 刮伤、锈斑和凹坑等缺陷。2.1.4 主要使用的机具及工具：龙门剪板机、电冲剪、手用电动剪倒角机、折边机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、液压钳、钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电氩弧焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划线圆规、划针、洋冲、铁锤、木锤、拍板等小型工具。2.2作业条件：2.2.1集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。2.2.2现场分散加工应具有能防雨雪、大风及结构牢固的设施。2.2.3作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。2.2.4风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。3操作工艺3.1工艺流程：展开下料 f 剪切 f 倒角 f 咬口制作 f 风管折方 f 成型方法兰下料 f 焊接 f 打眼冲孔注：无设计要求时，不锈钢风管成品不再行喷漆处理。3.2划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状和规格、分别进行划线展开。3.3板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。3.4剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于 5cm，用力均匀适当。3.5板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状。3.6 本项工程的不锈钢风管均采用全程自动氩弧焊连接方法。1.2mm 厚的不锈钢板可以达到自动氩弧的焊接界限，焊缝形式应根据风管的构造和焊接方法而定，本工程主要采用纵向直缝焊接。3.7 焊接好后的...
