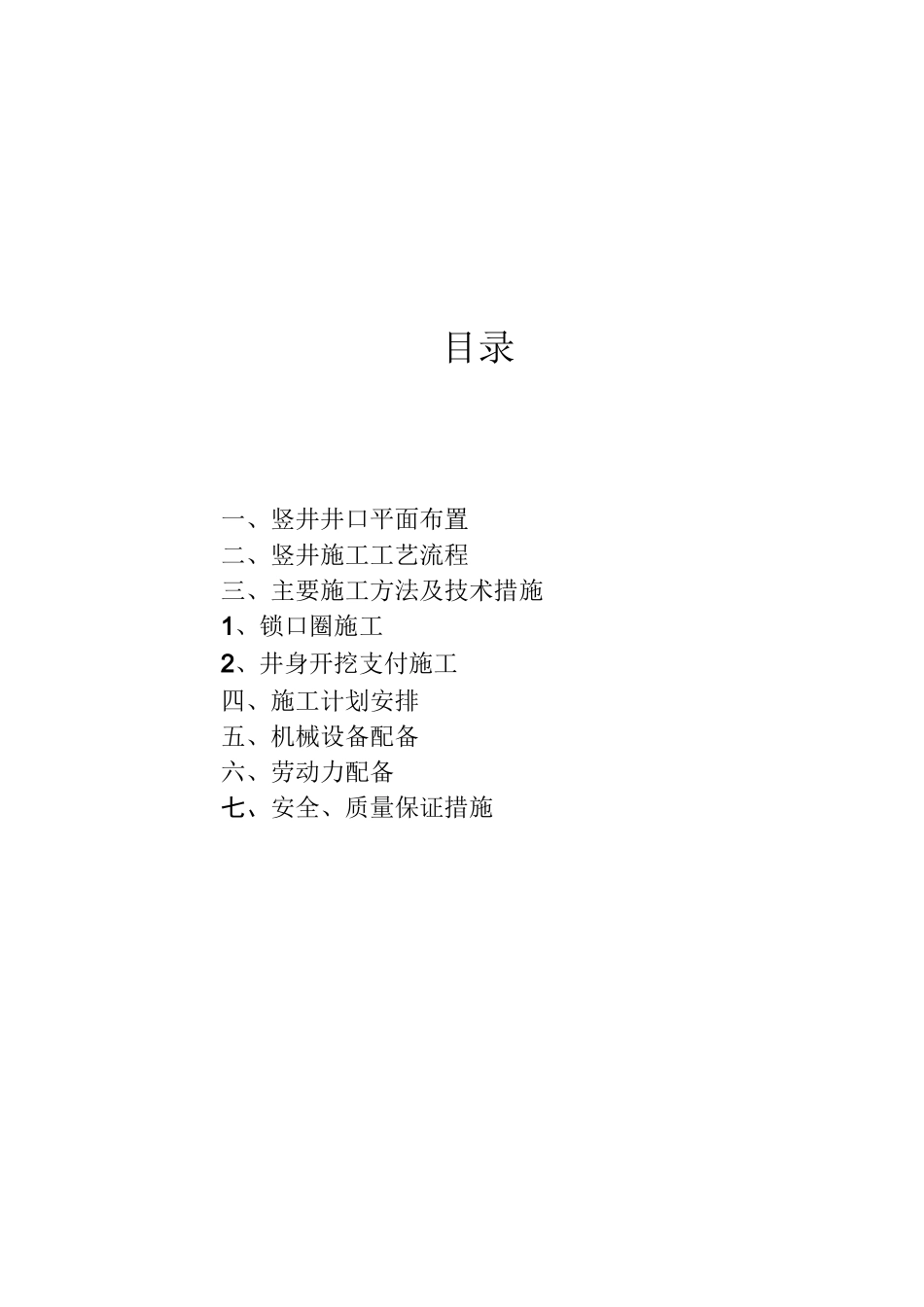

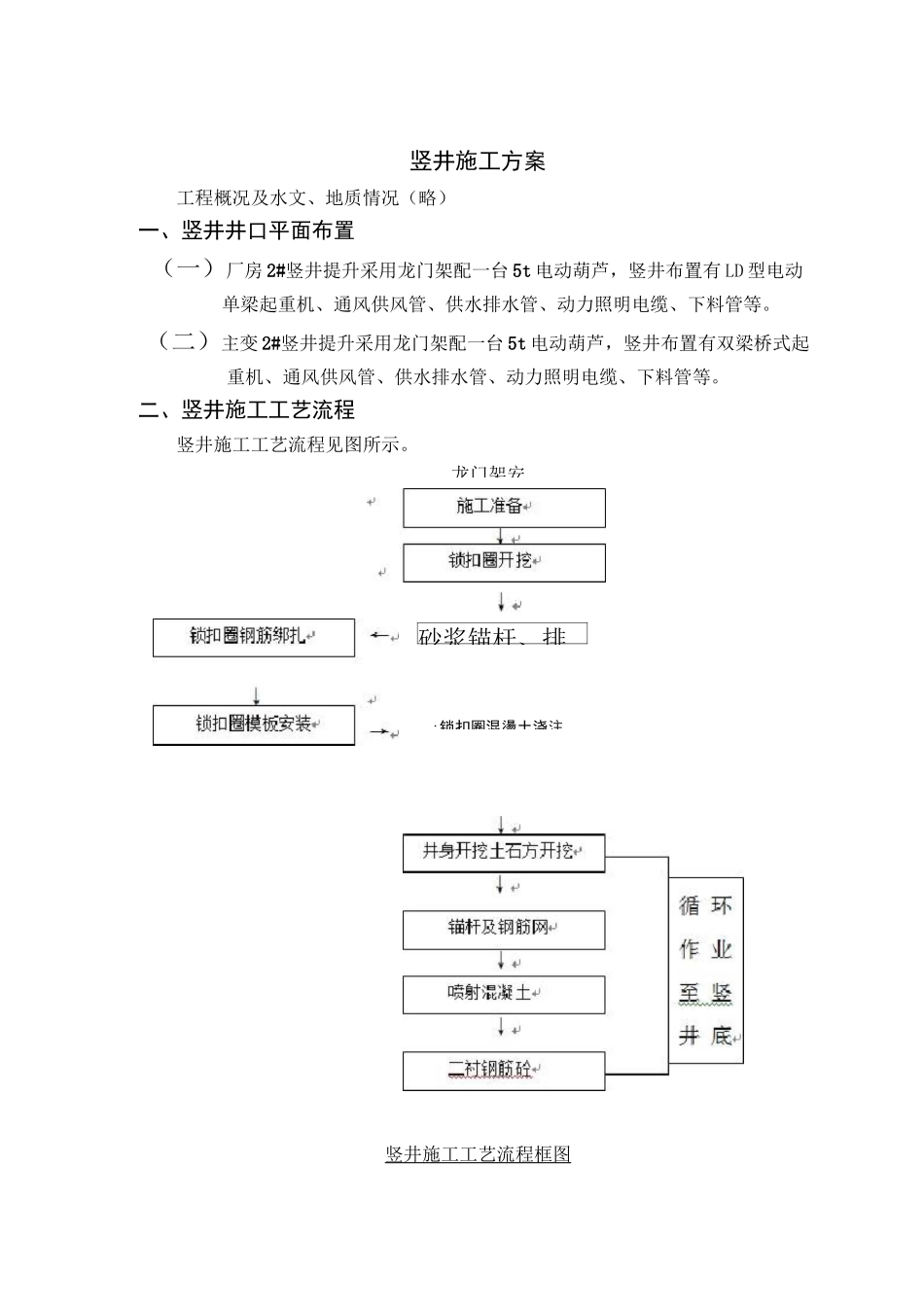

施工方案目录一、竖井井口平面布置二、竖井施工工艺流程三、主要施工方法及技术措施1、锁口圈施工2、井身开挖支付施工四、施工计划安排五、机械设备配备六、劳动力配备七、安全、质量保证措施砂浆锚杆、排:锁扣圈混盪土浇注竖井施工方案工程概况及水文、地质情况（略）一、竖井井口平面布置（一）厂房 2#竖井提升采用龙门架配一台 5t 电动葫芦，竖井布置有 LD 型电动单梁起重机、通风供风管、供水排水管、动力照明电缆、下料管等。（二）主变 2#竖井提升采用龙门架配一台 5t 电动葫芦，竖井布置有双梁桥式起重机、通风供风管、供水排水管、动力照明电缆、下料管等。二、竖井施工工艺流程竖井施工工艺流程见图所示。竖井施工工艺流程框图龙门架安三、主要施工方法及技术措施1、锁口圈施工：(1)锁口圈基坑土方开挖时采用乳化炸药爆破开挖，预留 30〜50cm 采用人工修整，保证成形质量及侧壁稳定。(2)开挖后采用砂浆锚杆、排水、钢筋网、喷射砼、二衬钢筋制作安装、模板安装、灌注二衬砼对开挖面进行支护。① 厂房 2#锁扣砂浆锚杆©,L=4.5m，入岩 4.4m。主变 2#锁扣砂浆锚杆©,L=4.5m,入岩 4.0m。采用风动凿岩机钻成孔直径《©32，深度不小于锚杆长度。成孔后采用高压风从里到外进行清孔，灌注水泥砂浆后采用人工将锚杆钢筋插入孔内。② 厂房 2#和主变 2#系统排水孔©50,L=300mm,@x@'=3mx3m.采用©50 弹簧管下引与洞室顶拱排水系统连接。③ 厂房 2#和主变 2#竖井锁扣钢筋网施工，©6.5@15xl5cm④ 钢筋网挂完后进行初喷砼支护，封闭围岩，初喷砼厚分别为厂房 2#竖井10cm、主变 2#竖井 15cm，钢筋网安设完成后喷砼至设计厚度，喷射砼强度为 C25。采用潮喷法喷砼。⑤ 弹簧管安装、二衬钢筋制作安装、模板安装⑥ 灌注二衬砼：排风竖井为 C25 钢筋混凝土，厚分别为厂房 2#竖井 40cm、主变 2#竖井 45cm。(3)开挖时先中间后四周，并在中部设一临时集水坑，防止地基受水浸泡。(4)钢筋按要求进行原材料试验及焊接接头试验，采用在加工场加工现场绑扎的方法，钢筋搭接均采用焊接。钢筋绑扎时，做好防护工作，防止钢筋被污染。(5)锁口圈及龙门架基础砼整体一次灌注，分层浇捣，每层高度不超过 0.6m,插入式捣固棒振捣密实。(6)混凝土采用表面连续洒水自然养护，其中养护时间不少于 2 天。2、井身开挖支护施工：(1)竖井井身开挖在井口提升设备完成后进行。(2)主要采用乳化炸药爆破开挖、人工风镐凿挖辅助配合；(3) 土石方提...
