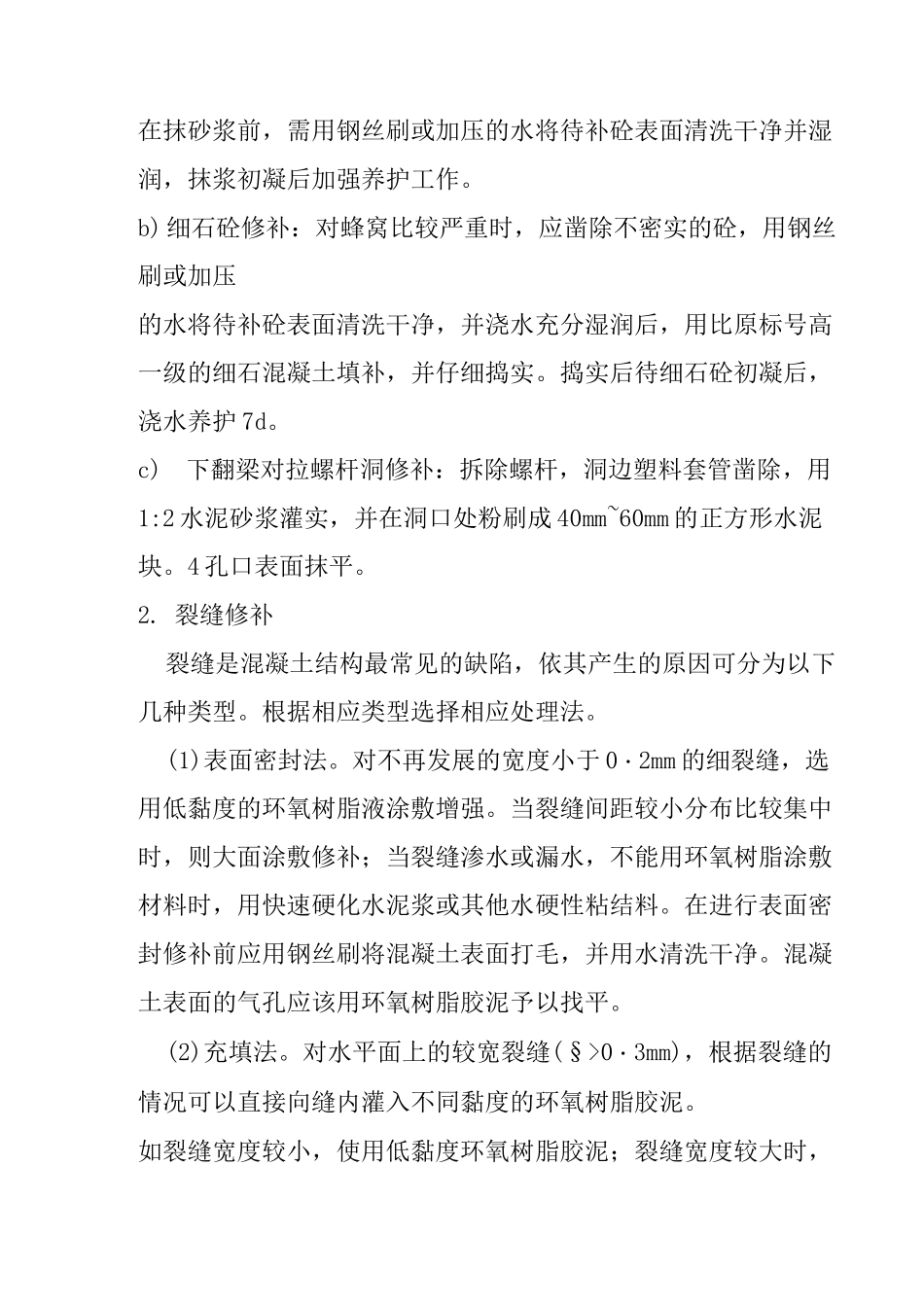

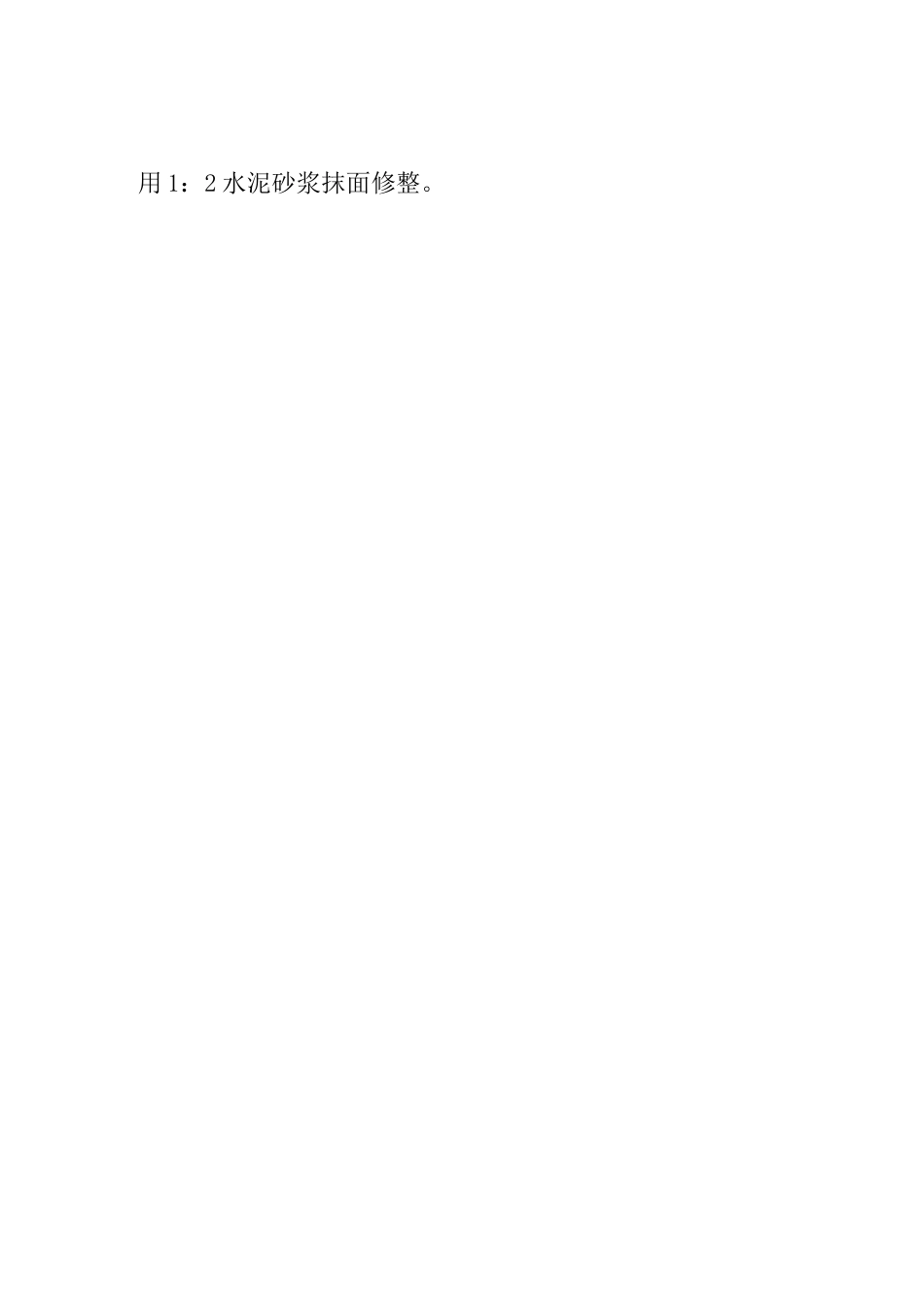

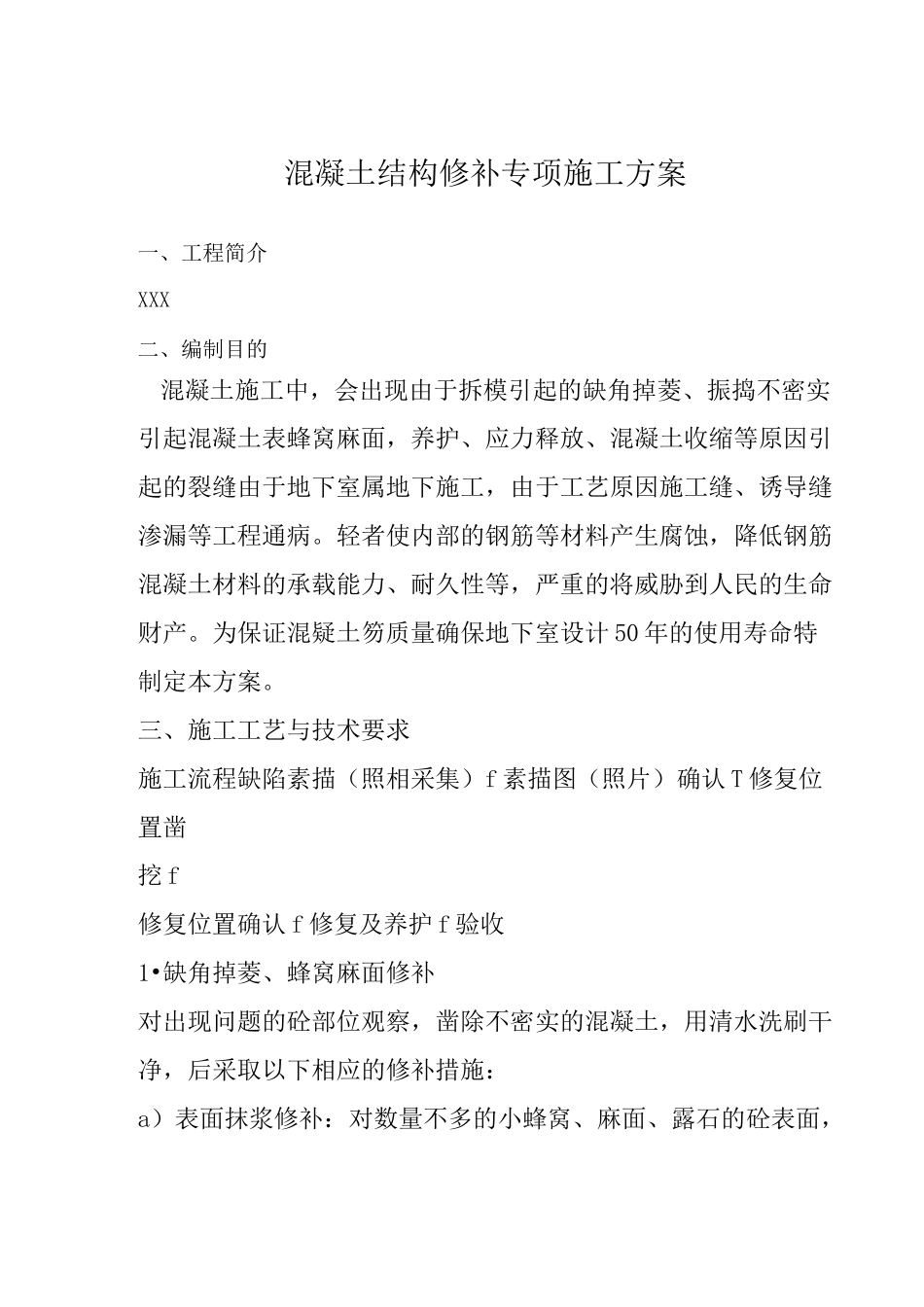

混凝土结构修补专项施工方案一、工程简介XXX二、编制目的混凝土施工中，会出现由于拆模引起的缺角掉菱、振捣不密实引起混凝土表蜂窝麻面，养护、应力释放、混凝土收缩等原因引起的裂缝由于地下室属地下施工，由于工艺原因施工缝、诱导缝渗漏等工程通病。轻者使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性等，严重的将威胁到人民的生命财产。为保证混疑土笏质量确保地下室设计 50 年的使用寿命特制定本方案。三、施工工艺与技术要求施工流程缺陷素描（照相采集）f 素描图（照片）确认 T 修复位置凿挖 f修复位置确认 f 修复及养护 f 验收1•缺角掉菱、蜂窝麻面修补对出现问题的砼部位观察，凿除不密实的混凝土，用清水洗刷干净，后采取以下相应的修补措施：a）表面抹浆修补：对数量不多的小蜂窝、麻面、露石的砼表面，用 1：2 水泥砂浆抹面修整。在抹砂浆前，需用钢丝刷或加压的水将待补砼表面清洗干净并湿润，抹浆初凝后加强养护工作。b) 细石砼修补：对蜂窝比较严重时，应凿除不密实的砼，用钢丝刷或加压的水将待补砼表面清洗干净，并浇水充分湿润后，用比原标号高一级的细石混凝土填补，并仔细捣实。捣实后待细石砼初凝后，浇水养护 7d。c)下翻梁对拉螺杆洞修补：拆除螺杆，洞边塑料套管凿除，用1:2 水泥砂浆灌实，并在洞口处粉刷成 40mm~60mm 的正方形水泥块。4 孔口表面抹平。2. 裂缝修补裂缝是混凝土结构最常见的缺陷，依其产生的原因可分为以下几种类型。根据相应类型选择相应处理法。(1)表面密封法。对不再发展的宽度小于 0・2mm 的细裂缝，选用低黏度的环氧树脂液涂敷增强。当裂缝间距较小分布比较集中时，则大面涂敷修补；当裂缝渗水或漏水，不能用环氧树脂涂敷材料时，用快速硬化水泥浆或其他水硬性粘结料。在进行表面密封修补前应用钢丝刷将混凝土表面打毛，并用水清洗干净。混凝土表面的气孔应该用环氧树脂胶泥予以找平。(2)充填法。对水平面上的较宽裂缝(§>0・3mm)，根据裂缝的情况可以直接向缝内灌入不同黏度的环氧树脂胶泥。如裂缝宽度较小，使用低黏度环氧树脂胶泥；裂缝宽度较大时，则宜使用砂、粉填料较多的环氧树脂胶泥。宽度小于 0・3mm 的裂缝则应开成 V 形或 U 形的槽口，然后清除掉浮灰。必要时先涂刷低黏度环氧树脂液，以增加环氧树脂胶泥与混凝土的粘结力。(3)注浆法。对较深的裂缝，采用注浆法修补。在裂缝修补之前沿裂缝设置注浆管，然后将裂缝的其他部位用胶粘带予以...
