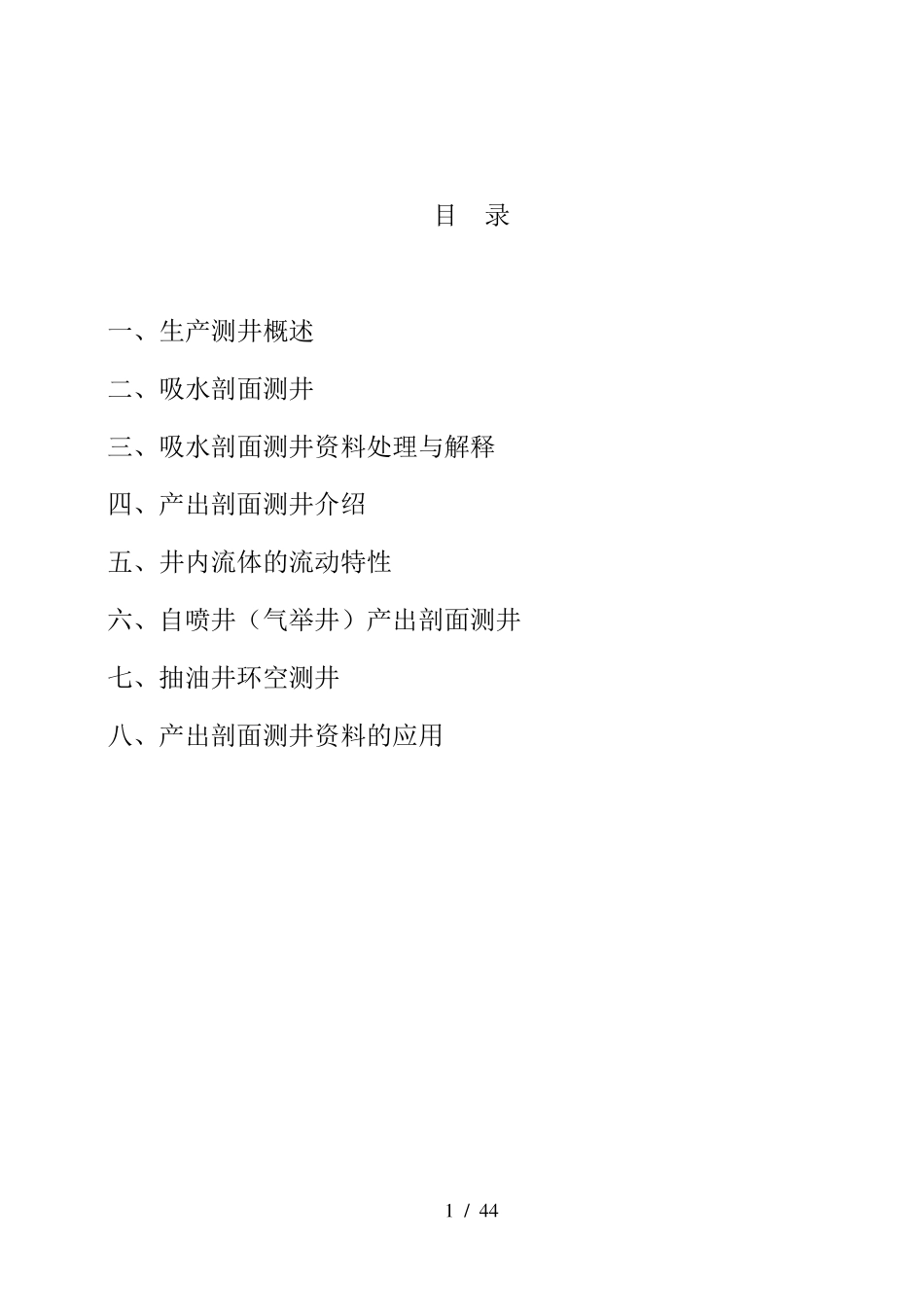

1 / 44 目 录 一、生产测井概述 二、吸水剖面测井 三、吸水剖面测井资料处理与解释 四、产出剖面测井介绍 五、井内流体的流动特性 六、自喷井(气举井)产出剖面测井 七、抽油井环空测井 八、产出剖面测井资料的应用 2 / 44 一、 生产测井概述 1、测井概念 地球物理测井(简称测井)是应用地球物理学的一个分支,它是应用物理学方法原理,采用电子仪器测量井筒内信息的技术学科。它所应用到知识包括:物理学、电子学、信息学、地质工程、石油工程等。它的最大特点是知识含量高、技术运用新。测井解释的目的就是把各种测井信息转化为地质或工程信息。如果把测井的数据采集看成是一个正演过程,测井解释就是一个反演过程。因此,测井解释存在着多解性(允许解释出现不同的结果,允许出现解释失误!),也就存在着解释符合率的问题。 2、测井分类 按照油气勘探开发过程,油田测井可分为两大类:油气勘探阶段的勘探测井(又称为裸眼井测井)和油气开发阶段的开发测井(又称为套管井测井)。裸眼测井主要是为了发现和评价油气层的储集性质及生产能力。套管井测井主要是为了监视和分析油气层的开发动态及生产状况。 勘探测井 吸水剖面测井 测井 生产动态测井 开发测井 油层监视测井 产出剖面测井 钻采工程测井 3、生产测井 油田开发测井技术是由生产动态测井、油层监视测井和钻采3 / 44 工程测井三部分组成。我们主要讨论开发测井中的生产测井,也就是两个剖面测井。 在油层投入生产以后,其管理对采收率影响很大。如是分层开采,还是合层开采?是分层注水,还是笼统注水?油井投产后,各生产层段产量是多少,是否达到了预期的产量?要否需要进行措施改造?这些问题对采收率都有着极其重要的影响。充分利用好生产测井资料能为提高采收率提供很大的帮助。它能够解决以下问题: (1)生产井的产出剖面,确定各小层产液性质和产量。 (2)注水井的吸水剖面,确定各小层的相对吸水和绝对吸水量。 (3)掌握生产井的水浸和漏失情况。 (4)了解各层压力的消耗情况。 (5)及时掌握强吸水层(主力吸水层、“贼层”)的吸水状况,避免出现单层突进的现象。 (6)及时掌握井下的温度、压力和流体类型及流动情况。 二、 吸水剖面测井 1、注入剖面测井 注入剖面测井是油气藏开发中重要监测技术,它与靠补充能量开发油气藏的开发工作的全过程紧密相连;要保持油藏压力,就必须不断的向油层注入流体,要保证流体注入目的层,就必须...
