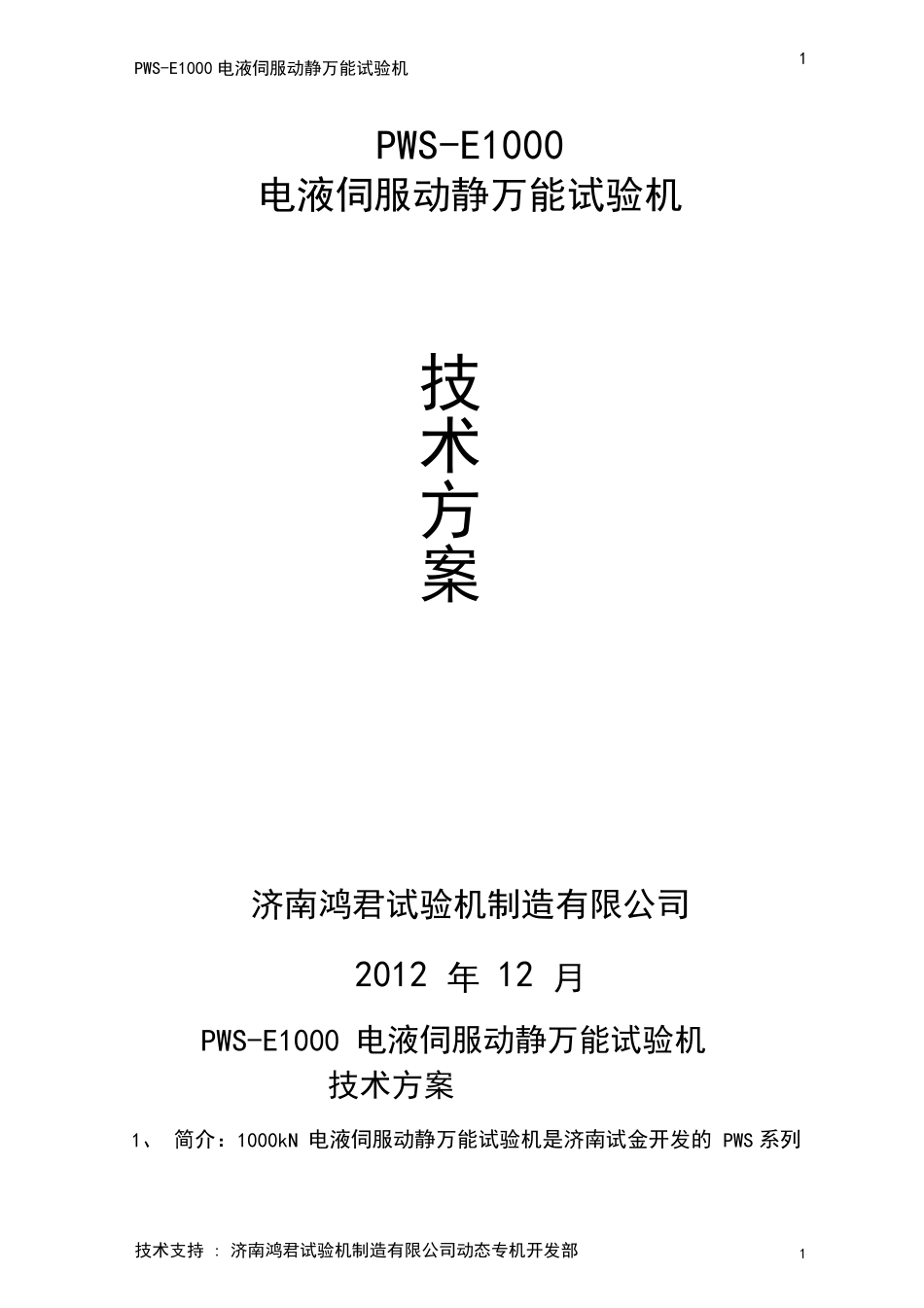

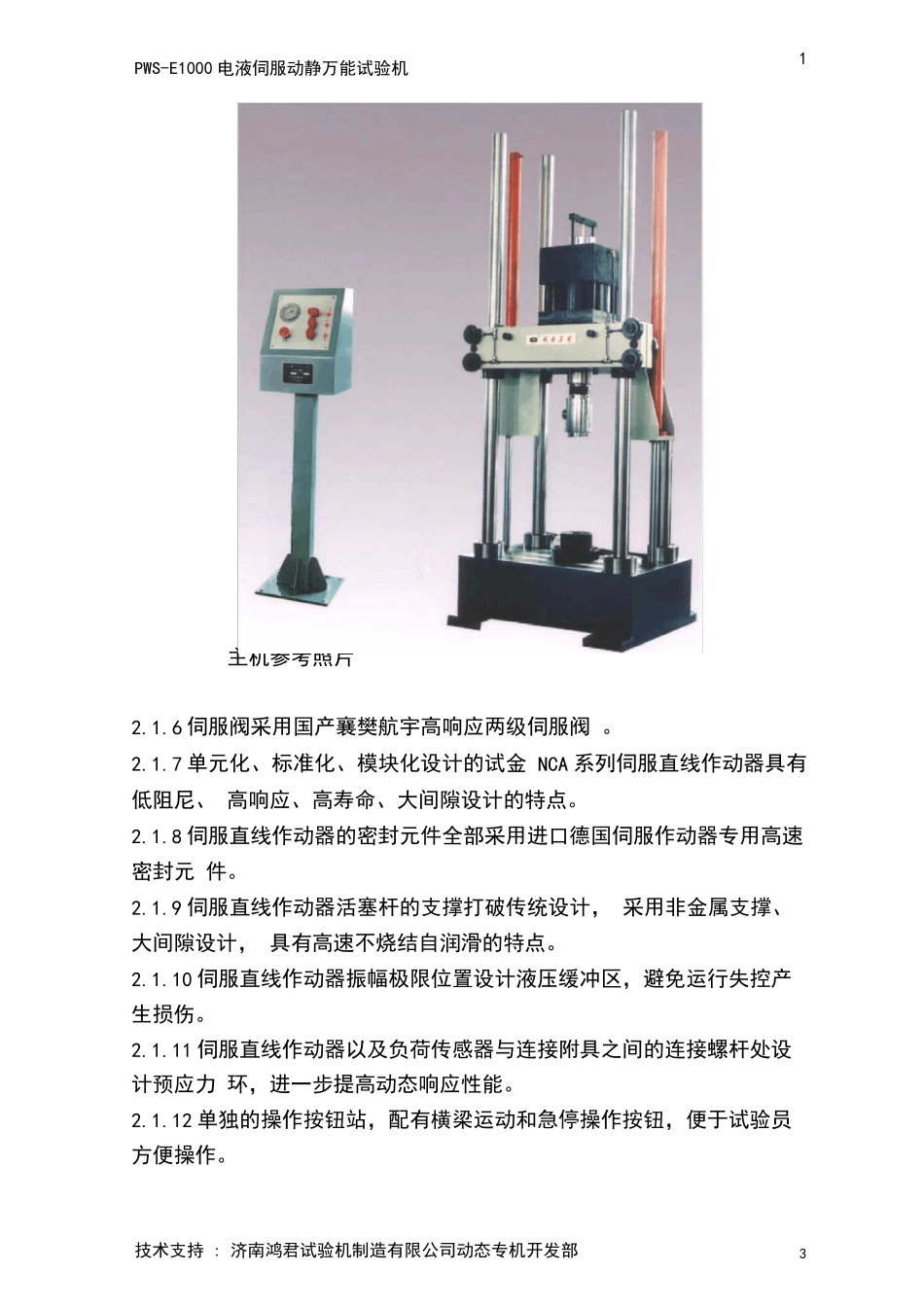

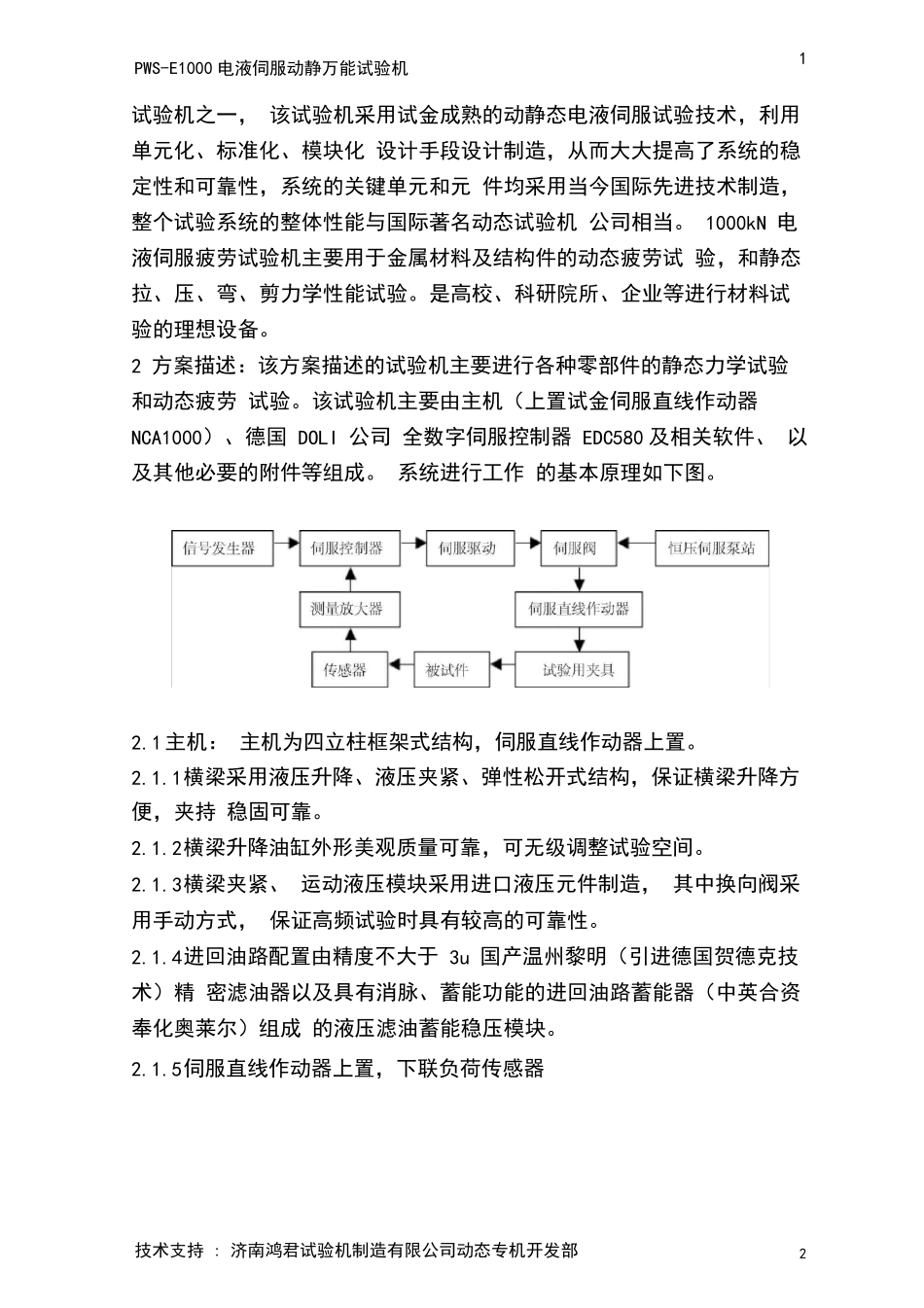

1 PWS-E1000 电液伺服动静万能试验机 技术支持 : 济南鸿君试验机制造有限公司动态专机开发部 1 PWS-E1000 电液伺服动静万能试验机 济南鸿君试验机制造有限公司 2012 年 12 月 PWS-E1000 电液伺服动静万能试验机 技术方案 1、 简介：1000kN 电液伺服动静万能试验机是济南试金开发的 PWS 系列技术方案 1 PWS-E1000 电液伺服动静万能试验机 技术支持 : 济南鸿君试验机制造有限公司动态专机开发部 2 试验机之一， 该试验机采用试金成熟的动静态电液伺服试验技术，利用单元化、标准化、模块化 设计手段设计制造，从而大大提高了系统的稳定性和可靠性，系统的关键单元和元 件均采用当今国际先进技术制造，整个试验系统的整体性能与国际著名动态试验机 公司相当。 1000kN 电液伺服疲劳试验机主要用于金属材料及结构件的动态疲劳试 验，和静态拉、压、弯、剪力学性能试验。是高校、科研院所、企业等进行材料试 验的理想设备。 2 方案描述：该方案描述的试验机主要进行各种零部件的静态力学试验和动态疲劳 试验。该试验机主要由主机（上置试金伺服直线作动器 NCA1000）、德国 DOLI 公司 全数字伺服控制器 EDC580 及相关软件、 以及其他必要的附件等组成。 系统进行工作 的基本原理如下图。 2.1 主机： 主机为四立柱框架式结构，伺服直线作动器上置。 2.1.1 横梁采用液压升降、液压夹紧、弹性松开式结构，保证横梁升降方便，夹持 稳固可靠。 2.1.2 横梁升降油缸外形美观质量可靠，可无级调整试验空间。 2.1.3 横梁夹紧、 运动液压模块采用进口液压元件制造， 其中换向阀采用手动方式， 保证高频试验时具有较高的可靠性。 2.1.4 进回油路配置由精度不大于 3u 国产温州黎明（引进德国贺德克技术）精 密滤油器以及具有消脉、蓄能功能的进回油路蓄能器（中英合资奉化奥莱尔）组成 的液压滤油蓄能稳压模块。 2.1.5 伺服直线作动器上置，下联负荷传感器 1 PWS-E1000 电液伺服动静万能试验机 技术支持 : 济南鸿君试验机制造有限公司动态专机开发部 3 主机参考照片 2.1.6 伺服阀采用国产襄樊航宇高响应两级伺服阀 。 2.1.7 单元化、标准化、模块化设计的试金 NCA 系列伺服直线作动器具有低阻尼、 高响应、高寿命、大间隙设计的特点。 2.1.8 伺服直线作动器的密封元件全部采用进口德国伺服作动器专用高速密封元 件。 2.1.9 伺服直线作动器活塞杆的支撑打破传统设计， 采...
