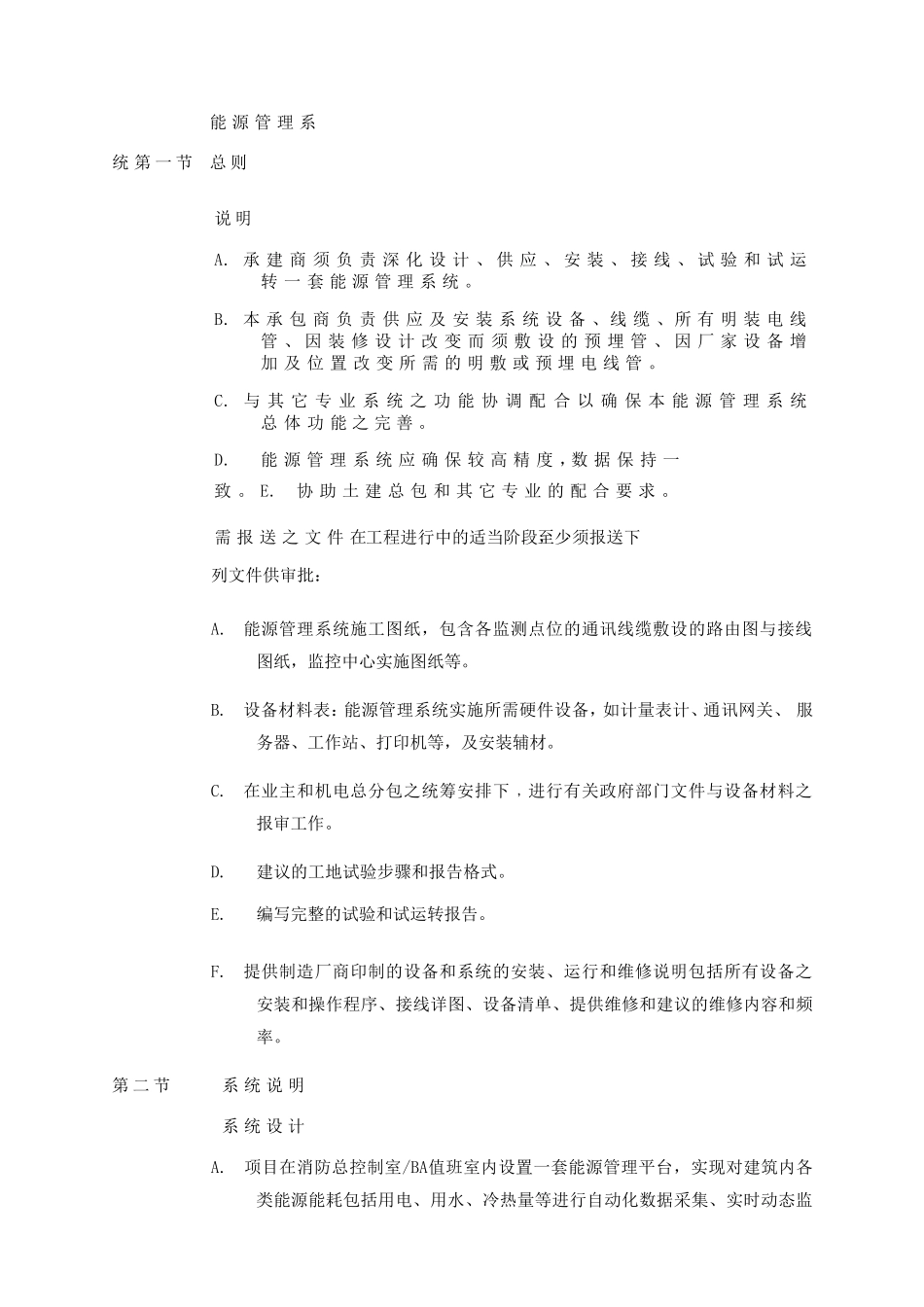

能源管理系统 第一节 总则 说明 A. 承建商须负责深化设计、 供应 、 安装、 接线、 试验和试运转一 套能源管理系统。 B. 本承包商负责供应及安装系统 设备、线缆、所有明装电线管、 因装修设计改变而须敷设的预 埋管、 因厂家设备增加及位置改 变所需的明敷或预埋电线管。 C. 与其它专业系统之功能协调配 合以确保本能源管理系统总体功 能之完善。 D. 能源管理系统应确保较高精度，数据保持一致。 E. 协助土建总包和其它专业的配合要求。 需报送之文件 在工程进行中的适当阶段，至少须报送下列文件供审批： A. 能源管理系统施工图纸，包含各监测点位的通讯线缆敷设的路由图与接线 图纸，监控中心实施图纸等。 B. 设备材料表：能源管理系统实施所需硬件设备，如计量表计、通讯网关、 服务器、工作站、打印机等，及安装辅材。 C. 在业主和机电总分包之统筹安排下﹐进行有关政府部门文件与设备材料之 报审工作。 D. 建议的工地试验步骤和报告格式。 E. 编写完整的试验和试运转报告。 F. 提供制造厂商印制的设备和系统的安装、运行和维修说明包括所有设备之 安装和操作程序、接线详图、设备清单、提供维修和建议的维修内容和频 率。 第二节 系统说明 系统设计 A. 项目在消防总控制室/BA值班室内设置一套能源管理平台，实现对建筑内各 类能源能耗包括用电、用水、冷热量等进行自动化数据采集、实时动态监 测、故障报警、统计、综合分析等、并且结合建筑面积、内部功能区域划分、运转时间等客观数据，帮助管理者实时的反映建筑整体能源运行的现 状、准确评价建筑的节能效果和发展趋势；同时帮助用户挖掘有效数据、 帮助用户从日常耗能的环节本身发现能源问题、建立完善的能源管理流 程，进行能源消耗的数字化、精细化管理，减少能源管理环节、提高运行 管理效率，减少能源浪费和支出费用。 B. 本系统网络传输采用两层架构，首层采用以太网，使用TCP/ IP协议，数据 库采用ODBC，上位软件支持OPC，DDE，netDDE，SQL以方便与第三方楼宇设 备自控系统或管理平台系统在管理层的集成；次层则为现场RS485总线，支 持Modbus通讯协议。 第三节 系统设备 主要设备须包括，但不限于下列项目： 通讯网关 能源管理系统软件 系统服务器/工作站 通讯网关 经过协议的转换将数据传输至能源管理系统服务器。 10M/100M 自适应网口 2 个RS232 或RS422/485 接口 高性能的处理器，大的内存空间 ...
