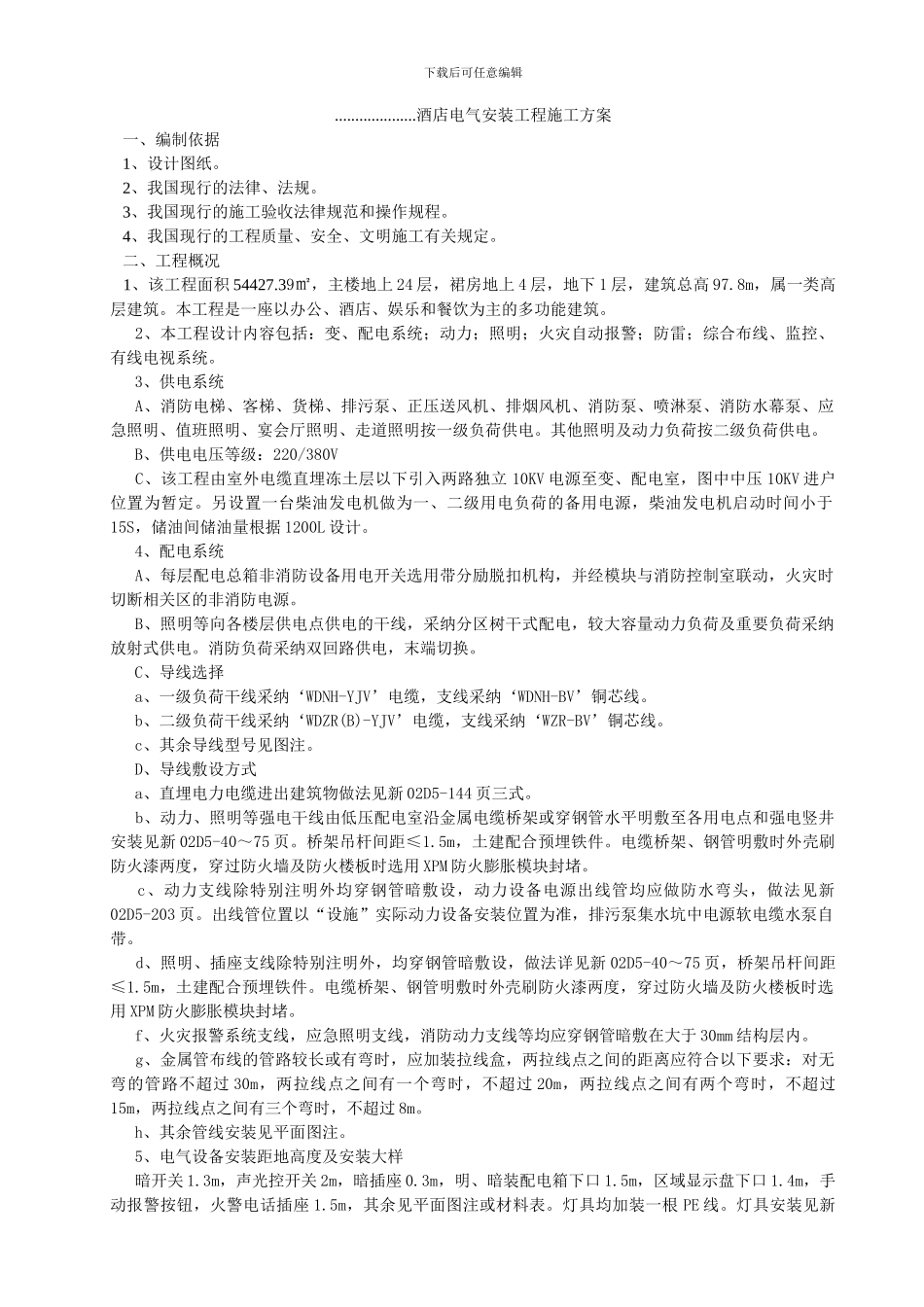

下载后可任意编辑....................酒店电气安装工程施工方案 一、编制依据 1、设计图纸。 2、我国现行的法律、法规。 3、我国现行的施工验收法律规范和操作规程。 4、我国现行的工程质量、安全、文明施工有关规定。 二、工程概况 1、该工程面积 54427.39㎡，主楼地上 24 层，裙房地上 4 层，地下 1 层，建筑总高 97.8m，属一类高层建筑。本工程是一座以办公、酒店、娱乐和餐饮为主的多功能建筑。 2、本工程设计内容包括：变、配电系统；动力；照明；火灾自动报警；防雷；综合布线、监控、有线电视系统。 3、供电系统 A、消防电梯、客梯、货梯、排污泵、正压送风机、排烟风机、消防泵、喷淋泵、消防水幕泵、应急照明、值班照明、宴会厅照明、走道照明按一级负荷供电。其他照明及动力负荷按二级负荷供电。 B、供电电压等级：220/380V C、该工程由室外电缆直埋冻土层以下引入两路独立 10KV 电源至变、配电室，图中中压 10KV 进户位置为暂定。另设置一台柴油发电机做为一、二级用电负荷的备用电源，柴油发电机启动时间小于15S，储油间储油量根据 1200L 设计。 4、配电系统 A、每层配电总箱非消防设备用电开关选用带分励脱扣机构，并经模块与消防控制室联动，火灾时切断相关区的非消防电源。 B、照明等向各楼层供电点供电的干线，采纳分区树干式配电，较大容量动力负荷及重要负荷采纳放射式供电。消防负荷采纳双回路供电，末端切换。 C、导线选择 a、一级负荷干线采纳‘WDNH-YJV’电缆，支线采纳‘WDNH-BV’铜芯线。 b、二级负荷干线采纳‘WDZR(B)-YJV’电缆，支线采纳‘WZR-BV’铜芯线。 c、其余导线型号见图注。 D、导线敷设方式 a、直埋电力电缆进出建筑物做法见新 02D5-144 页三式。 b、动力、照明等强电干线由低压配电室沿金属电缆桥架或穿钢管水平明敷至各用电点和强电竖井安装见新 02D5-40～75 页。桥架吊杆间距≤1.5m，土建配合预埋铁件。电缆桥架、钢管明敷时外壳刷防火漆两度，穿过防火墙及防火楼板时选用 XPM 防火膨胀模块封堵。 c、动力支线除特别注明外均穿钢管暗敷设，动力设备电源出线管均应做防水弯头，做法见新02D5-203 页。出线管位置以“设施”实际动力设备安装位置为准，排污泵集水坑中电源软电缆水泵自带。 d、照明、插座支线除特别注明外，均穿钢管暗敷设，做法详见新 02D5-40～75 页，桥架吊杆间距≤1.5m，土建配合预埋铁件。电缆桥架、钢管明敷时外壳刷防火漆两度，穿过防...
