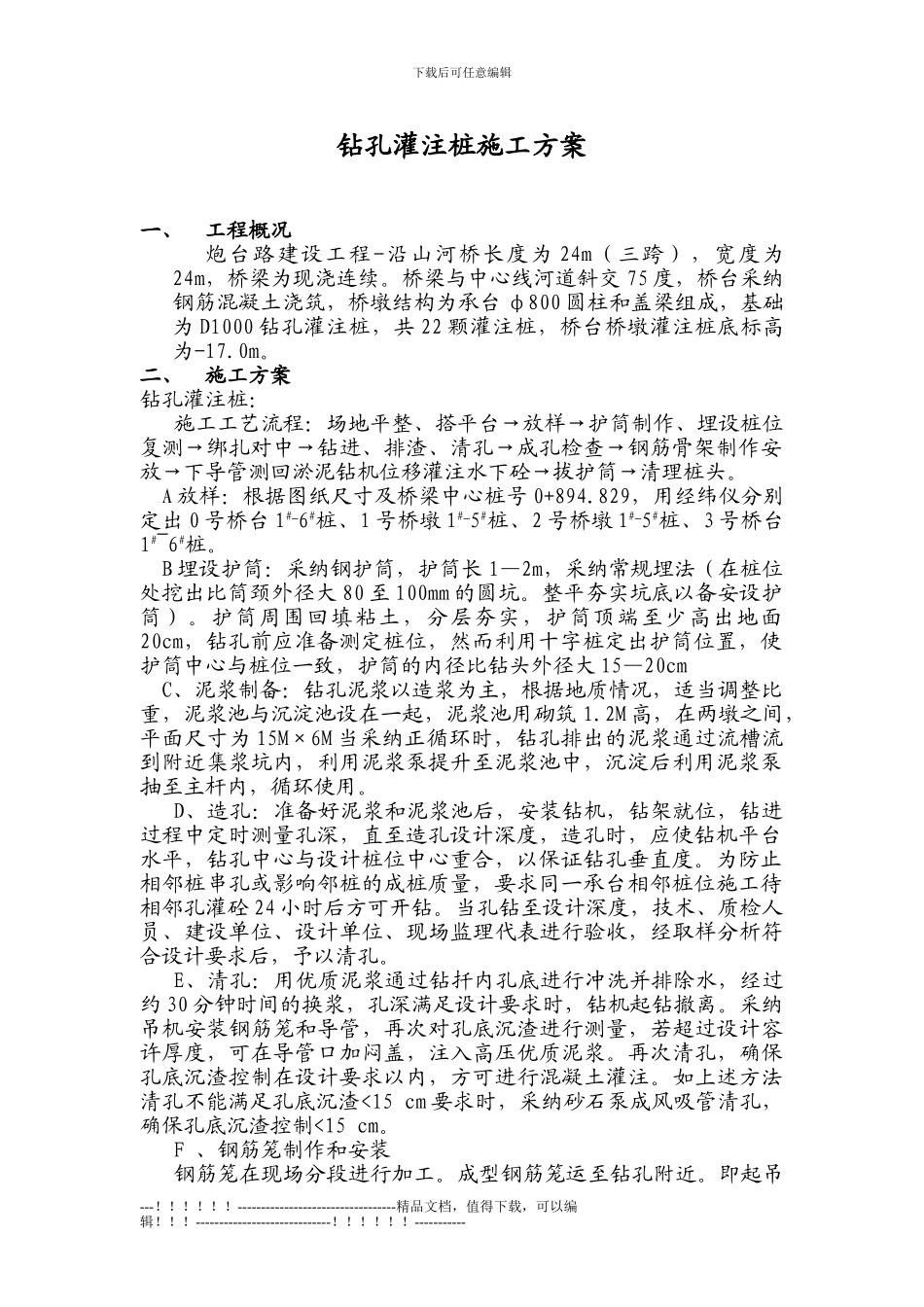

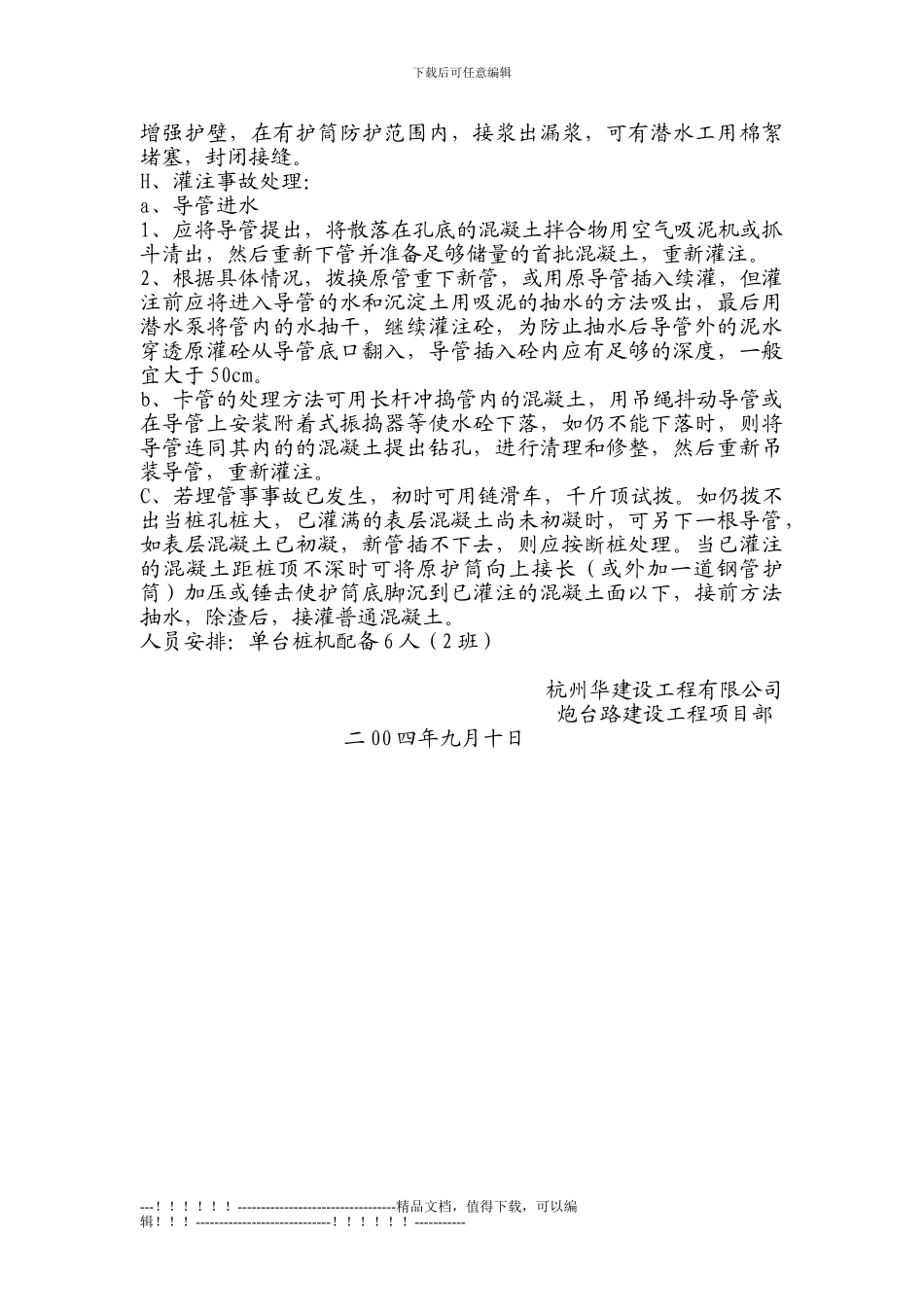

下载后可任意编辑钻孔灌注桩施工方案一、工程概况炮台路建设工程-沿山河桥长度为 24m（三跨），宽度为24m，桥梁为现浇连续。桥梁与中心线河道斜交 75 度，桥台采纳钢筋混凝土浇筑，桥墩结构为承台 φ800 圆柱和盖梁组成，基础为 D1000 钻孔灌注桩，共 22 颗灌注桩，桥台桥墩灌注桩底标高为-17.0m。二、施工方案钻孔灌注桩：施工工艺流程：场地平整、搭平台→放样→护筒制作、埋设桩位复测→绑扎对中→钻进、排渣、清孔→成孔检查→钢筋骨架制作安放→下导管测回淤泥钻机位移灌注水下砼→拔护筒→清理桩头。A 放样：根据图纸尺寸及桥梁中心桩号 0+894.829，用经纬仪分别定出 0 号桥台 1#~6#桩、1 号桥墩 1#~5#桩、2 号桥墩 1#~5#桩、3 号桥台1#~6#桩。B 埋设护筒：采纳钢护筒，护筒长 1—2m，采纳常规埋法（在桩位处挖出比筒颈外径大 80 至 100mm 的圆坑。整平夯实坑底以备安设护筒）。护筒周围回填粘土，分层夯实，护筒顶端至少高出地面20cm，钻孔前应准备测定桩位，然而利用十字桩定出护筒位置，使护筒中心与桩位一致，护筒的内径比钻头外径大 15—20cmC、泥浆制备：钻孔泥浆以造浆为主，根据地质情况，适当调整比重，泥浆池与沉淀池设在一起，泥浆池用砌筑 1.2M 高，在两墩之间，平面尺寸为 15M×6M 当采纳正循环时，钻孔排出的泥浆通过流槽流到附近集浆坑内，利用泥浆泵提升至泥浆池中，沉淀后利用泥浆泵抽至主杆内，循环使用。D、造孔：准备好泥浆和泥浆池后，安装钻机，钻架就位，钻进过程中定时测量孔深，直至造孔设计深度，造孔时，应使钻机平台水平，钻孔中心与设计桩位中心重合，以保证钻孔垂直度。为防止相邻桩串孔或影响邻桩的成桩质量，要求同一承台相邻桩位施工待相邻孔灌砼 24 小时后方可开钻。当孔钻至设计深度，技术、质检人员、建设单位、设计单位、现场监理代表进行验收，经取样分析符合设计要求后，予以清孔。E、清孔：用优质泥浆通过钻扦内孔底进行冲洗并排除水，经过约 30 分钟时间的换浆，孔深满足设计要求时，钻机起钻撤离。采纳吊机安装钢筋笼和导管，再次对孔底沉渣进行测量，若超过设计容许厚度，可在导管口加闷盖，注入高压优质泥浆。再次清孔，确保孔底沉渣控制在设计要求以内，方可进行混凝土灌注。如上述方法清孔不能满足孔底沉渣<15 cm 要求时，采纳砂石泵成风吸管清孔，确保孔底沉渣控制<15 cm。F 、钢筋笼制作和安装钢筋笼在现场分段进行加工。成型钢筋笼运至钻孔附近。即...
