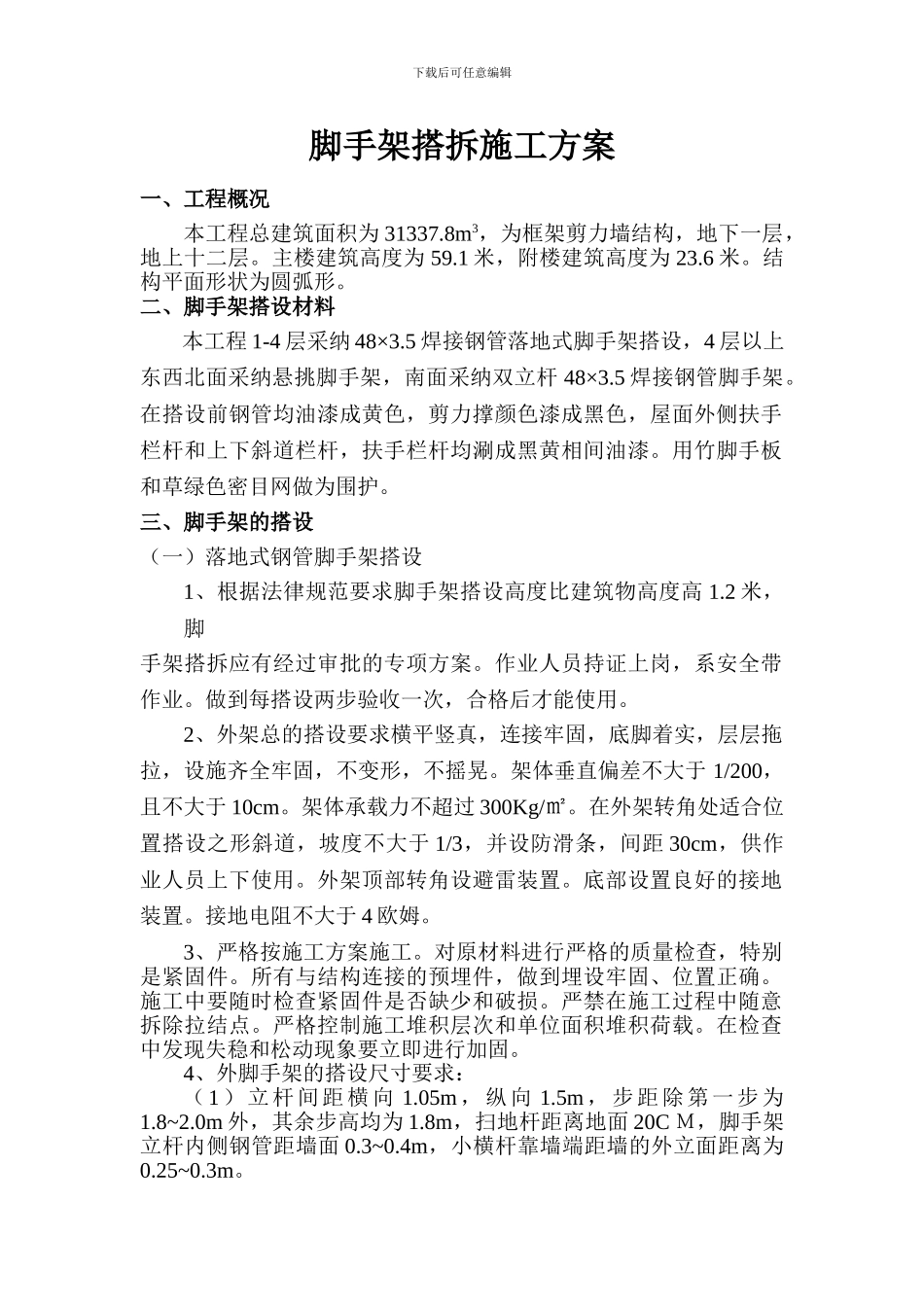

下载后可任意编辑脚手架搭拆施工方案一、工程概况本工程总建筑面积为 31337.8m3，为框架剪力墙结构，地下一层，地上十二层。主楼建筑高度为 59.1 米，附楼建筑高度为 23.6 米。结构平面形状为圆弧形。 二、脚手架搭设材料 本工程 1-4 层采纳 48×3.5 焊接钢管落地式脚手架搭设，4 层以上东西北面采纳悬挑脚手架，南面采纳双立杆 48×3.5 焊接钢管脚手架。在搭设前钢管均油漆成黄色，剪力撑颜色漆成黑色，屋面外侧扶手栏杆和上下斜道栏杆，扶手栏杆均涮成黑黄相间油漆。用竹脚手板和草绿色密目网做为围护。三、脚手架的搭设（一）落地式钢管脚手架搭设1、根据法律规范要求脚手架搭设高度比建筑物高度高 1.2 米，脚手架搭拆应有经过审批的专项方案。作业人员持证上岗，系安全带作业。做到每搭设两步验收一次，合格后才能使用。2、外架总的搭设要求横平竖真，连接牢固，底脚着实，层层拖拉，设施齐全牢固，不变形，不摇晃。架体垂直偏差不大于 1/200，且不大于 10cm。架体承载力不超过 300Kg/㎡。在外架转角处适合位置搭设之形斜道，坡度不大于 1/3，并设防滑条，间距 30cm，供作业人员上下使用。外架顶部转角设避雷装置。底部设置良好的接地装置。接地电阻不大于 4 欧姆。3、严格按施工方案施工。对原材料进行严格的质量检查，特别是紧固件。所有与结构连接的预埋件，做到埋设牢固、位置正确。施工中要随时检查紧固件是否缺少和破损。严禁在施工过程中随意拆除拉结点。严格控制施工堆积层次和单位面积堆积荷载。在检查中发现失稳和松动现象要立即进行加固。4、外脚手架的搭设尺寸要求：（1 ）立杆间距横向 1.05m ，纵向 1.5m ，步距除 第 一步为1.8~2.0m 外，其余步高均为 1.8m，扫地杆距离地面 20C Ｍ，脚手架立杆内侧钢管距墙面 0.3~0.4m，小横杆靠墙端距墙的外立面距离为0.25~0.3m。下载后可任意编辑（2）脚手架搭设流程为：在脚手架砼基础面上弹线放槽钢位置→放置纵向扫地杆→横向扫地杆→逐根竖立立杆→随即与扫地杆扣紧第一步大横杆（与各立杆扣紧）→第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端与第二大横杆扣紧，在安装两道连墙杆后方可拆除）→第三步大横杆、小横杆→连墙杆→防护栏杆→踢脚杆→剪刀撑→铺设脚手片→挂安全网→接立杆→加设剪刀撑。（3）脚手架的杆件连结必须使用扣件连接，立杆、纵向水平杆的搭接必须错开，立杆上的对接扣件交错布置，两个相邻立柱接头不应设在...
