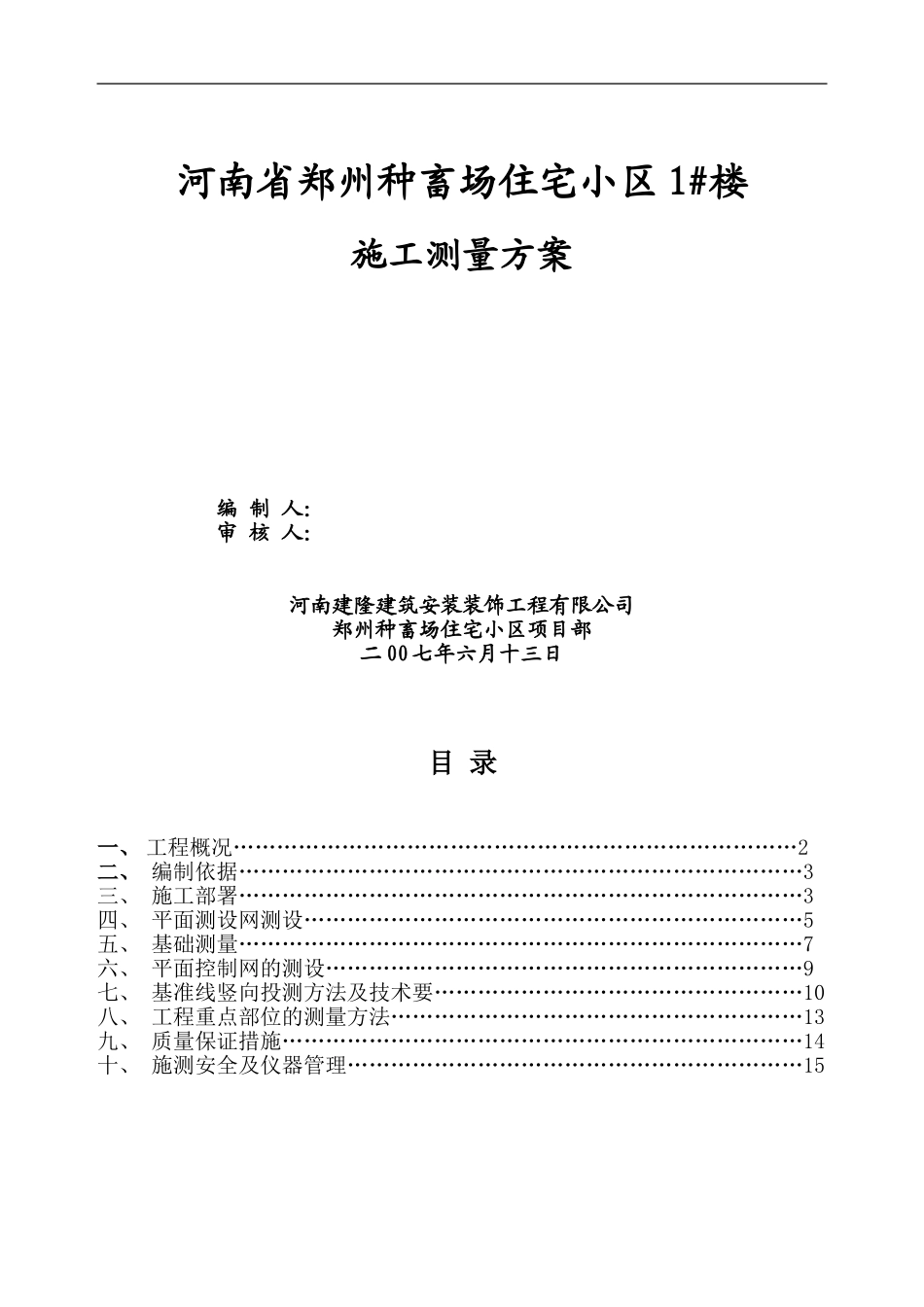

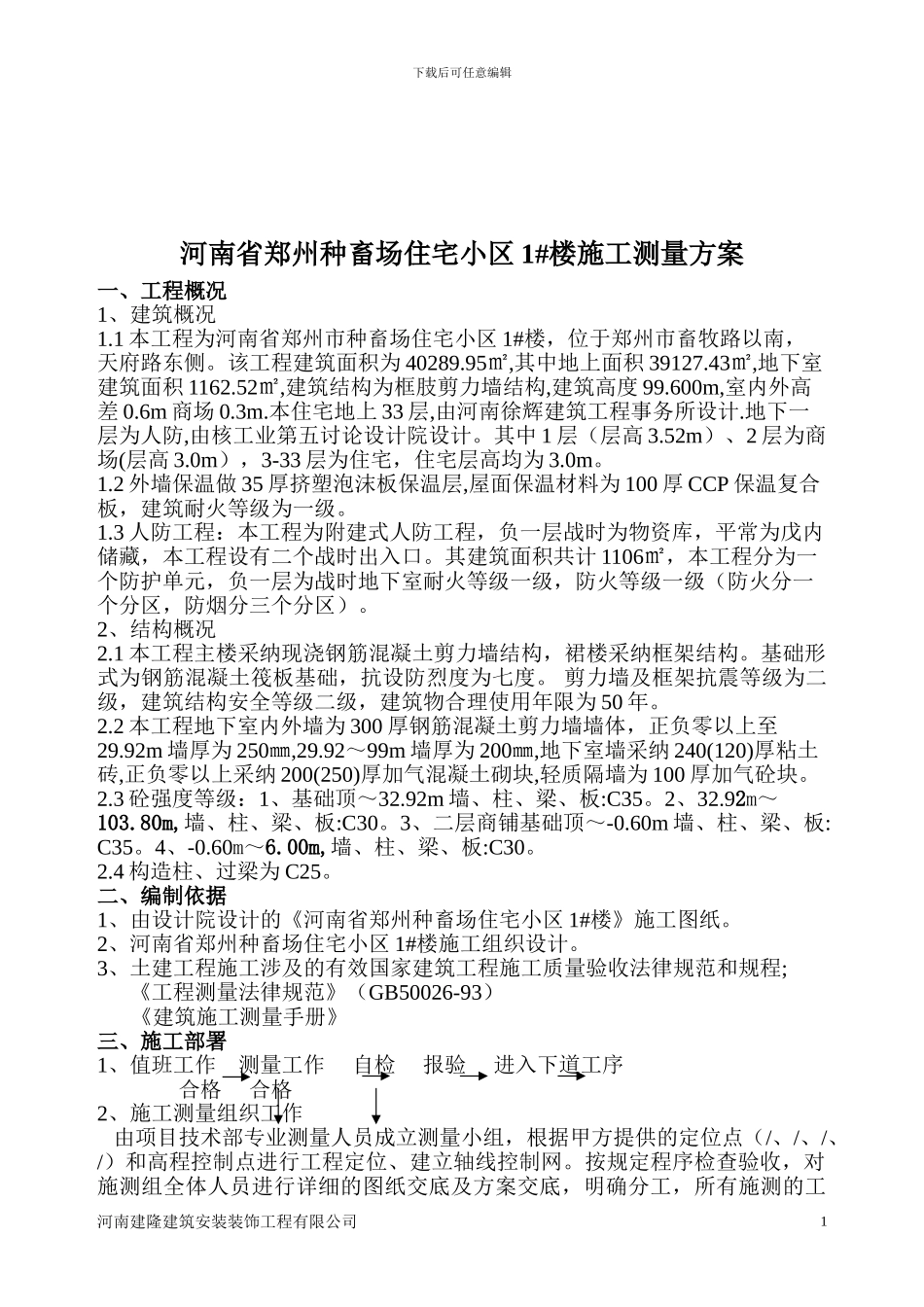

河南省郑州种畜场住宅小区 1#楼施工测量方案编 制 人:审 核 人:河南建隆建筑安装装饰工程有限公司郑州种畜场住宅小区项目部二 00 七年六月十三日目 录一、 工程概况……………………………………………………………………2二、 编制依据……………………………………………………………………3三、 施工部署……………………………………………………………………3四、 平面测设网测设……………………………………………………………5五、 基础测量……………………………………………………………………7六、 平面控制网的测设…………………………………………………………9七、 基准线竖向投测方法及技术要……………………………………………10八、 工程重点部位的测量方法…………………………………………………13九、 质量保证措施………………………………………………………………14十、 施测安全及仪器管理………………………………………………………15下载后可任意编辑河南省郑州种畜场住宅小区 1#楼施工测量方案一、工程概况1、建筑概况1.1 本工程为河南省郑州市种畜场住宅小区 1#楼,位于郑州市畜牧路以南,天府路东侧。该工程建筑面积为 40289.95㎡,其中地上面积 39127.43㎡,地下室建筑面积 1162.52㎡,建筑结构为框肢剪力墙结构,建筑高度 99.600m,室内外高差 0.6m 商场 0.3m.本住宅地上 33 层,由河南徐辉建筑工程事务所设计.地下一层为人防,由核工业第五讨论设计院设计。其中 1 层(层高 3.52m)、2 层为商场(层高 3.0m),3-33 层为住宅,住宅层高均为 3.0m。1.2 外墙保温做 35 厚挤塑泡沫板保温层,屋面保温材料为 100 厚 CCP 保温复合板,建筑耐火等级为一级。1.3 人防工程:本工程为附建式人防工程,负一层战时为物资库,平常为戊内储藏,本工程设有二个战时出入口。其建筑面积共计 1106㎡,本工程分为一个防护单元,负一层为战时地下室耐火等级一级,防火等级一级(防火分一个分区,防烟分三个分区)。2、结构概况2.1 本工程主楼采纳现浇钢筋混凝土剪力墙结构,裙楼采纳框架结构。基础形式为钢筋混凝土筏板基础,抗设防烈度为七度。 剪力墙及框架抗震等级为二级,建筑结构安全等级二级,建筑物合理使用年限为 50 年。 2.2 本工程地下室内外墙为 300 厚钢筋混凝土剪力墙墙体,正负零以上至29.92m 墙厚为 250㎜,29.92~99m 墙厚为 200㎜,地下室墙采纳 240(120)厚...
