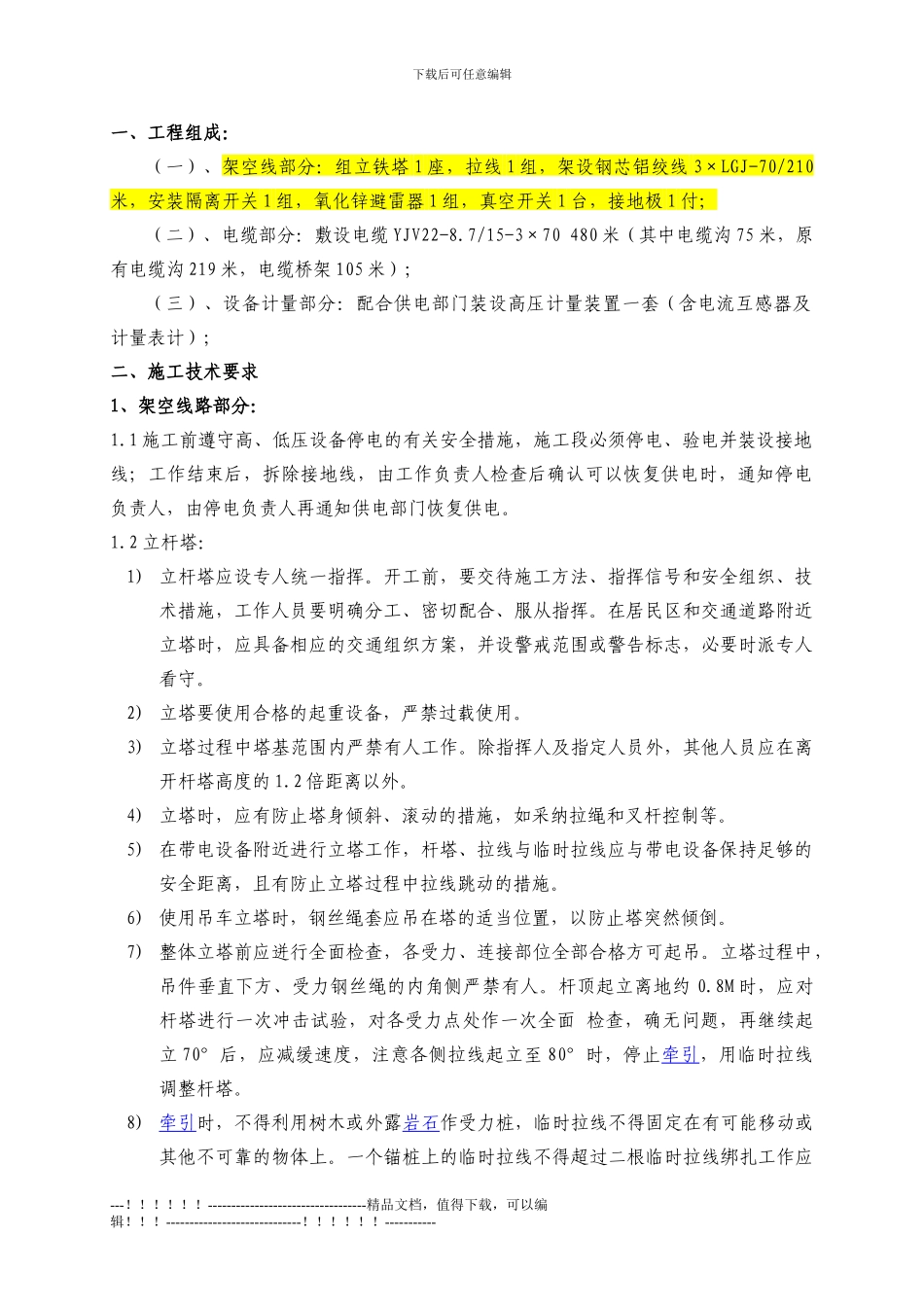

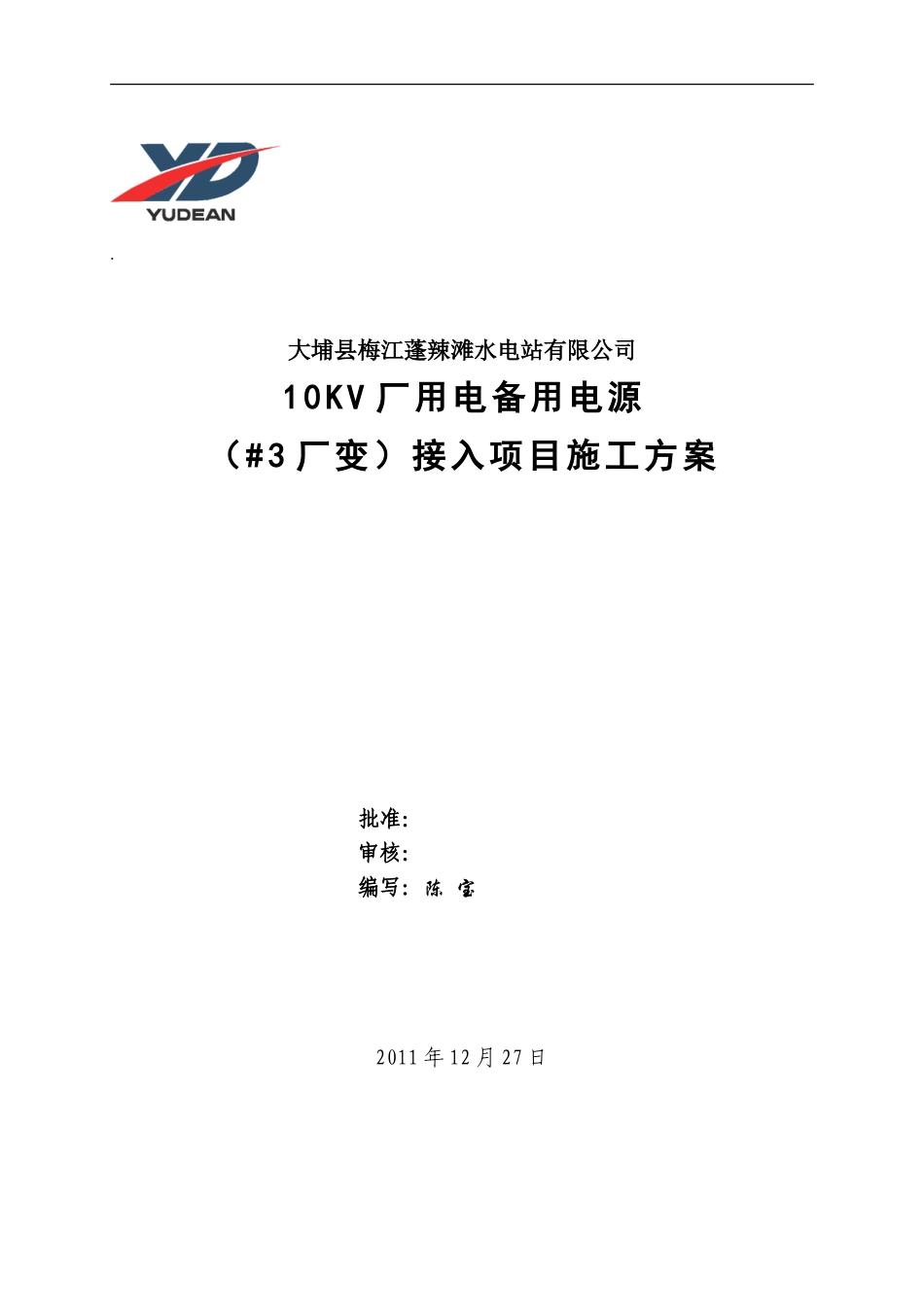

.大埔县梅江蓬辣滩水电站有限公司10KV 厂用电备用电源(#3 厂变)接入项目施工方案批准:审核:编写:陈 宝2011 年 12 月 27 日下载后可任意编辑一、工程组成:(一)、架空线部分:组立铁塔 1 座,拉线 1 组,架设钢芯铝绞线 3×LGJ-70/210米,安装隔离开关 1 组,氧化锌避雷器 1 组,真空开关 1 台,接地极 1 付;(二)、电缆部分:敷设电缆 YJV22-8.7/15-3×70 480 米(其中电缆沟 75 米,原有电缆沟 219 米,电缆桥架 105 米);(三)、设备计量部分:配合供电部门装设高压计量装置一套(含电流互感器及计量表计);二、施工技术要求1、架空线路部分:1.1 施工前遵守高、低压设备停电的有关安全措施,施工段必须停电、验电并装设接地线;工作结束后,拆除接地线,由工作负责人检查后确认可以恢复供电时,通知停电负责人,由停电负责人再通知供电部门恢复供电。1.2 立杆塔:1) 立杆塔应设专人统一指挥。开工前,要交待施工方法、指挥信号和安全组织、技术措施,工作人员要明确分工、密切配合、服从指挥。在居民区和交通道路附近立塔时,应具备相应的交通组织方案,并设警戒范围或警告标志,必要时派专人看守。2) 立塔要使用合格的起重设备,严禁过载使用。3) 立塔过程中塔基范围内严禁有人工作。除指挥人及指定人员外,其他人员应在离开杆塔高度的 1.2 倍距离以外。4) 立塔时,应有防止塔身倾斜、滚动的措施,如采纳拉绳和叉杆控制等。5) 在带电设备附近进行立塔工作,杆塔、拉线与临时拉线应与带电设备保持足够的安全距离,且有防止立塔过程中拉线跳动的措施。6) 使用吊车立塔时,钢丝绳套应吊在塔的适当位置,以防止塔突然倾倒。7) 整体立塔前应迸行全面检查,各受力、连接部位全部合格方可起吊。立塔过程中,吊件垂直下方、受力钢丝绳的内角侧严禁有人。杆顶起立离地约 0.8M 时,应对杆塔进行一次冲击试验,对各受力点处作一次全面 检查,确无问题,再继续起立 70°后,应减缓速度,注意各侧拉线起立至 80°时,停止牵引,用临时拉线调整杆塔。8) 牵引 时,不得利用树木或外露岩石作受力桩,临时拉线不得固定在有可能移动或其他不可靠的物体上。一个锚桩上的临时拉线不得超过二根临时拉线绑扎工作应---!!!!!!----------------------------------精品文档,值得下载,可以编辑!!!-----------------------------!!!!!!-----------下载后可任意编辑由有经验的人员担任。临时...
