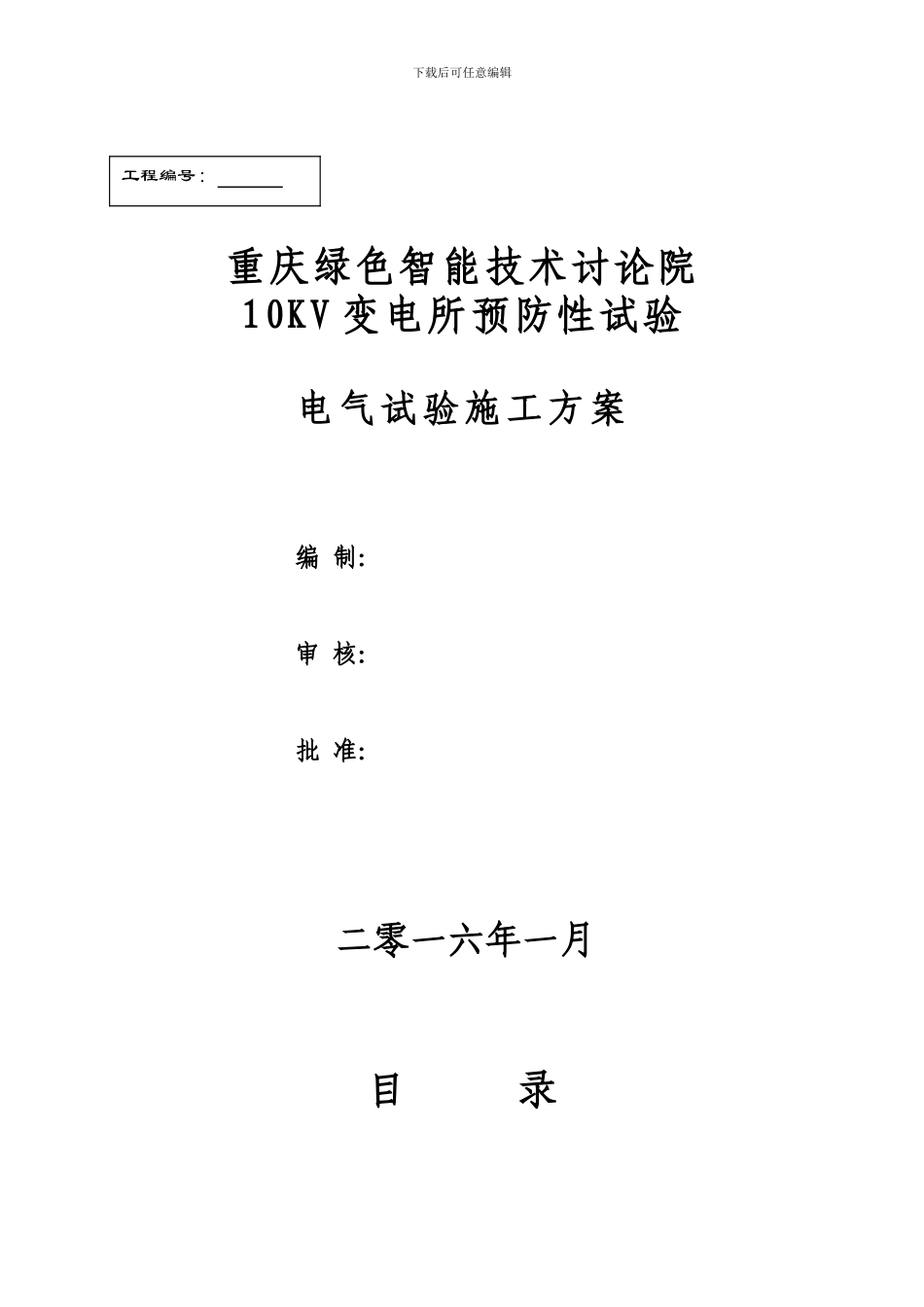

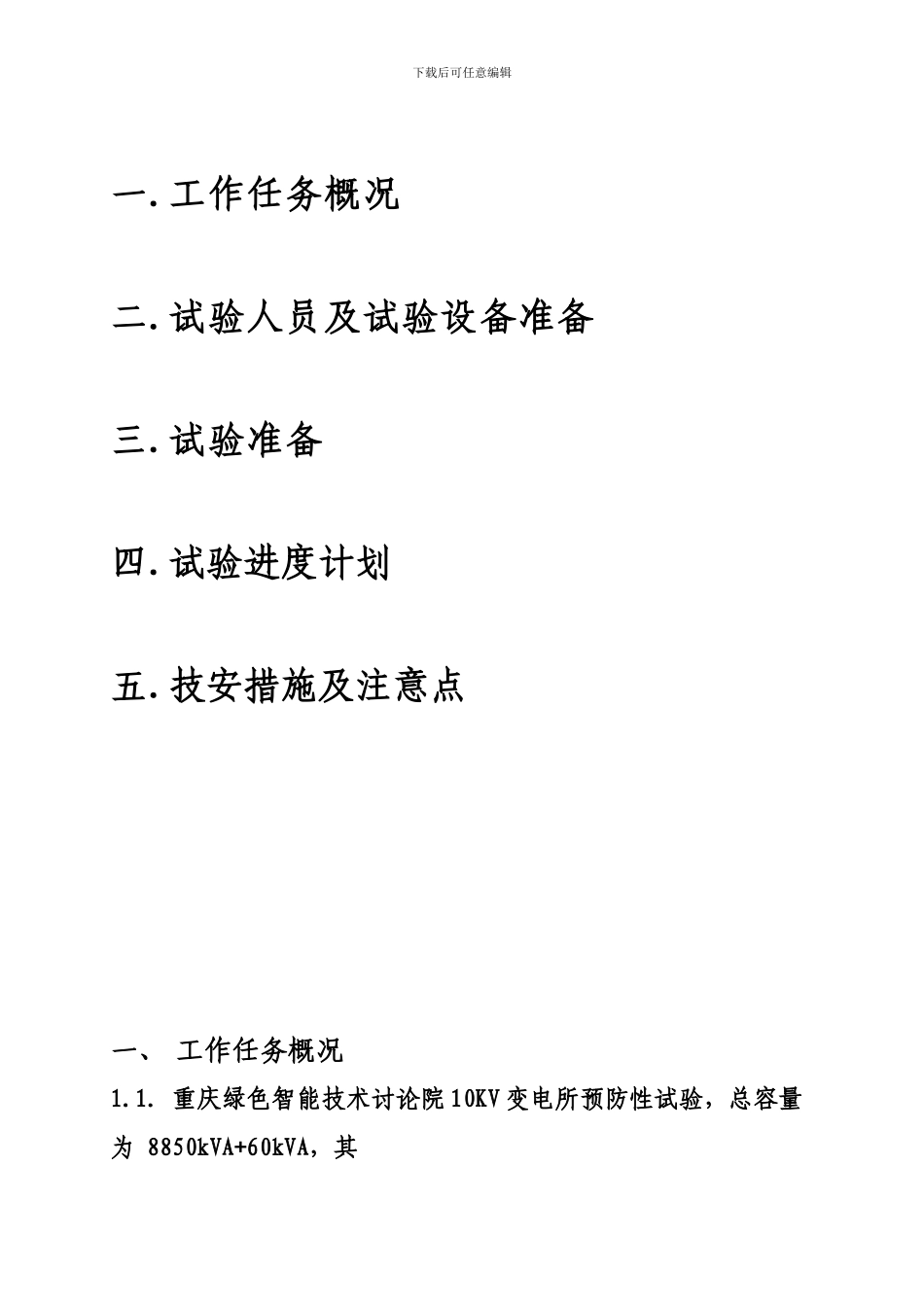

下载后可任意编辑重庆绿色智能技术讨论院10KV 变电所预防性试验电气试验施工方案编 制：审 核： 批 准： 二零一六年一月目 录工程编号： 下载后可任意编辑一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度计划五.技安措施及注意点一、 工作任务概况1.1．重庆绿色智能技术讨论院 10KV 变电所预防性试验，总容量为 8850kVA+60kVA，其下载后可任意编辑1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA 共变压器 9 台，10kV高压开关柜 22 台，开关及保护 16 套，10KV 电力电缆 13 根，10KV 电压互感器 2 只，少油开关检测 1 只，高压避雷器 21 只，接地电网 7 处等。本次停电计划为一天，电气试验施工周期为一天，施工完成 1#、2#线主变、开关、电缆试验及所有保护校验工作（包括清扫），当天下午恢复送电。1.2．本计划编制依据1.2.1．《电气设备预防性试验规程》 （DL/T596-1996）1.2.2．《重庆市电力设备交接和预防性试验规程》二．试验人员及试验设备配备 2．1．试验人员 2.1.1．试验班班长（现场负责人） 2.1.2．试验班组成员： 2.2．试验设备 2.2.1．电试设备：YSKS3/JD 沟通耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2.2．开关试验设备：KZY-3/ZKC-1 型开关特性测试仪、回路电阻自动测试仪、2.2.3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2 继电器综合测试仪、大电流发生器、3KVA/5KVA 调压器下载后可任意编辑三、试验准备 3.1．安全、技术准备 3.1.1．由试验班班长会同技术负责人察看现场编制作业计划书，开出（变电第一或第二种工作票） 报主管部门审批以后执行3.1.2．根据作业计划书及业主要求和现场实际情况对试验班组人员进行安全技术交底 3.1.3．根据现场具体情况，合理布置现场人员工作3.1.4．察看现场安全工器具情况（应满足工作票安全措施要求所需安全工器具，如有损坏或不全应另带）四．试验进度计划 一．试验进度计划*试验日期为 月 日当天 月 日上午1．开具变电第一种工作票审核并送至试验现场（用户变电所值班负责人或许可人填写） 2024 年 / 2．试验人员到现场开开工会、分工并做好准备工作2024 年 / 7：45----8：00*用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措。由试验总负责人及用户许可人共同察看验收（签好第一份工作票）。待...
