10KV高压电缆敷设专项施工方案VIP免费

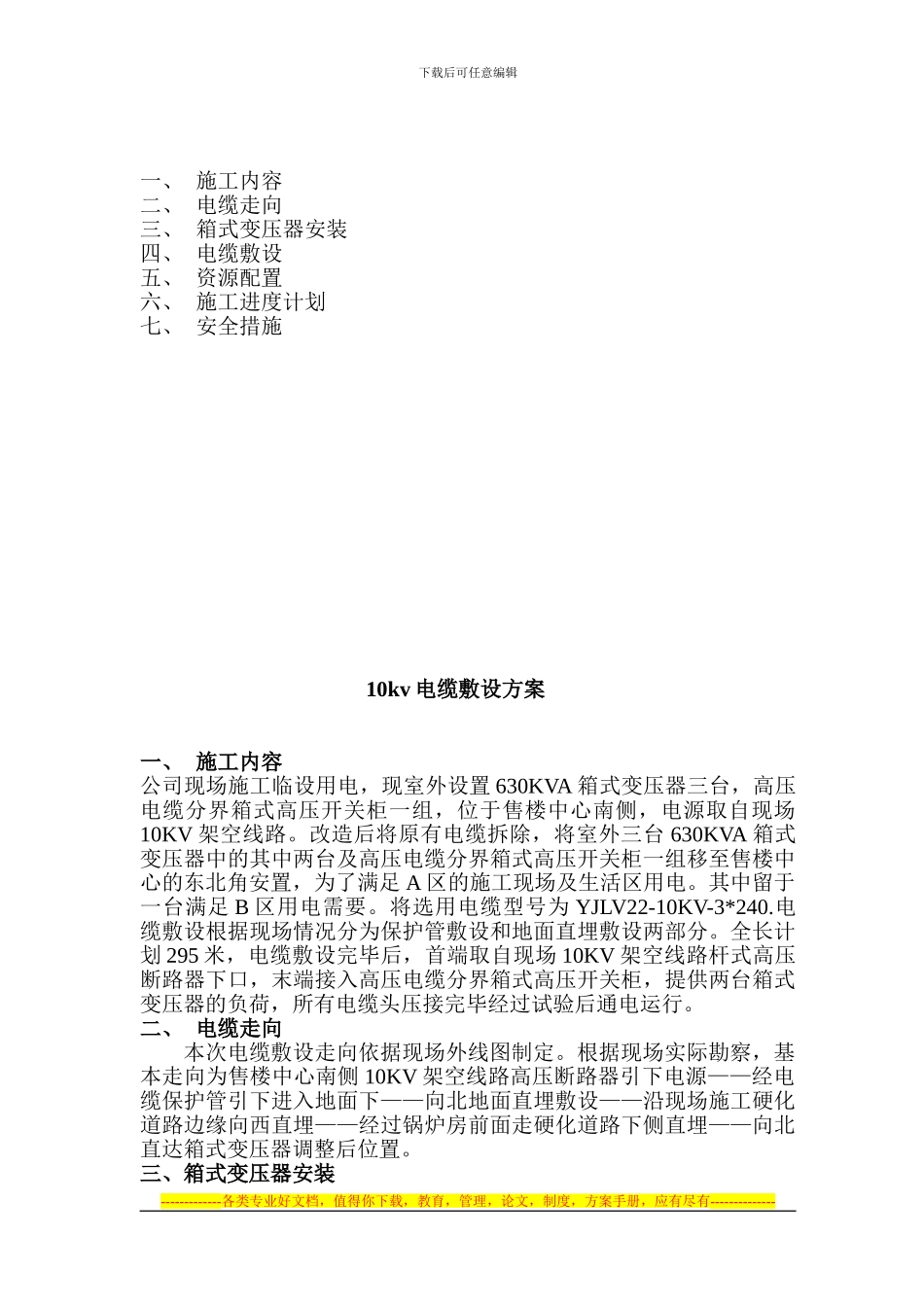

10KV 高压变压器迁移专项施工方案编制：审批：下载后可任意编辑一、 施工内容二、 电缆走向三、 箱式变压器安装四、 电缆敷设五、 资源配置六、 施工进度计划七、 安全措施10kv 电缆敷设方案一、 施工内容公司现场施工临设用电，现室外设置 630KVA 箱式变压器三台，高压电缆分界箱式高压开关柜一组，位于售楼中心南侧，电源取自现场10KV 架空线路。改造后将原有电缆拆除，将室外三台 630KVA 箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心的东北角安置，为了满足 A 区的施工现场及生活区用电。其中留于一台满足 B 区用电需要。将选用电缆型号为 YJLV22-10KV-3*240.电缆敷设根据现场情况分为保护管敷设和地面直埋敷设两部分。全长计划 295 米，电缆敷设完毕后，首端取自现场 10KV 架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。二、 电缆走向本次电缆敷设走向依据现场外线图制定。根据现场实际勘察，基本走向为售楼中心南侧 10KV 架空线路高压断路器引下电源——经电缆保护管引下进入地面下——向北地面直埋敷设——沿现场施工硬化道路边缘向西直埋——经过锅炉房前面走硬化道路下侧直埋——向北直达箱式变压器调整后位置。三、箱式变压器安装-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑本次箱式变压器安装只是将原有的箱变及电缆分界箱移位至现在的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。四、电缆敷设1、电缆敷设工艺流程图如下：2、电缆进场检查验收：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。3、电缆敷设准备3.1、技术准备。仔细讨论电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。3.2、人员、机具准备。敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具，如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。3.3、现场准备。检查并清理杂物。清理电缆敷设沿途的障碍，为放电缆制造很好的外部条件。4、电缆敷设本...
