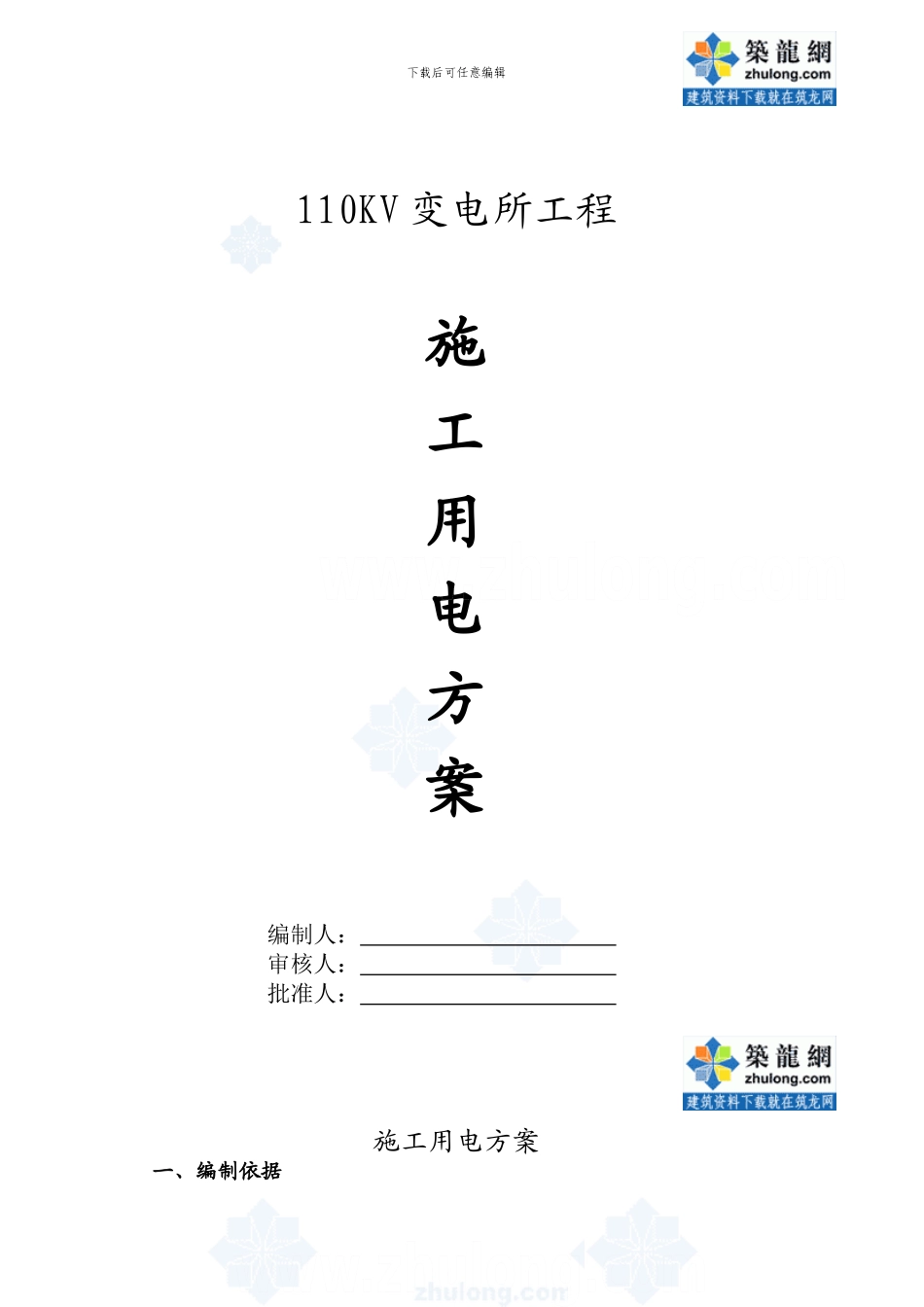

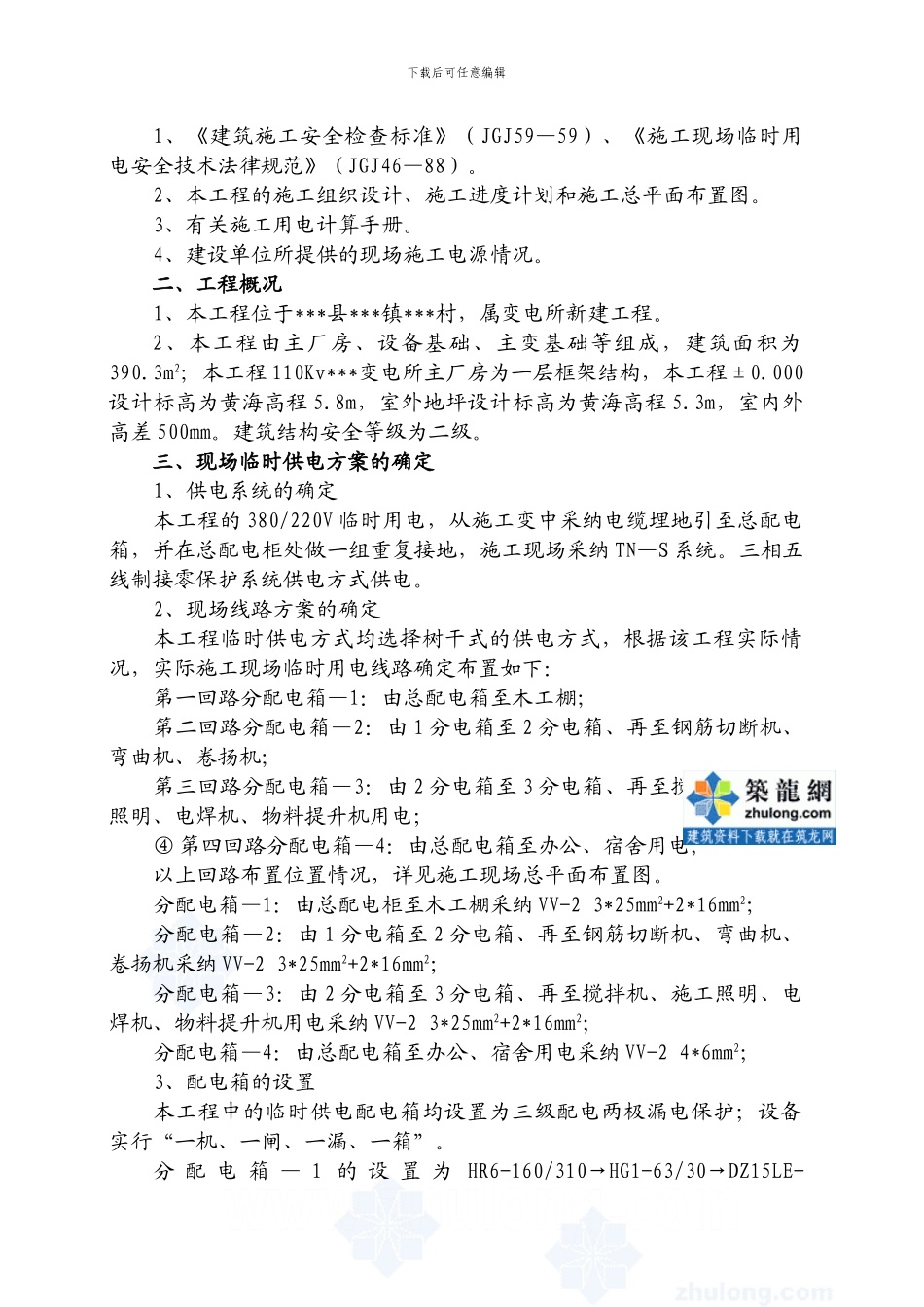

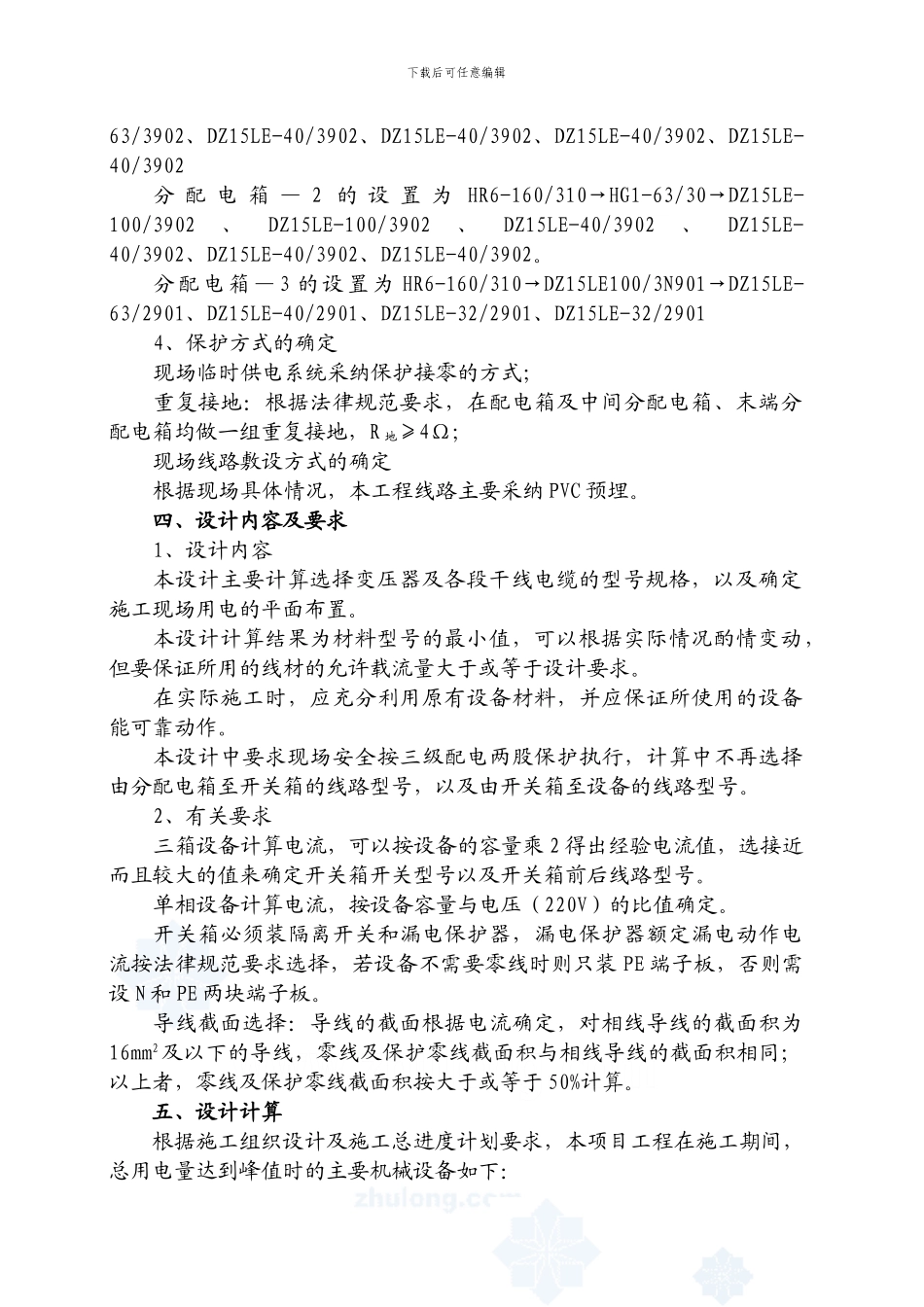

下载后可任意编辑110KV 变电所工程施工用电方案编制人： 审核人： 批准人： 施工用电方案一、编制依据下载后可任意编辑1、《建筑施工安全检查标准》（JGJ59—59）、《施工现场临时用电安全技术法律规范》（JGJ46—88）。2、本工程的施工组织设计、施工进度计划和施工总平面布置图。3、有关施工用电计算手册。4、建设单位所提供的现场施工电源情况。二、工程概况1、本工程位于***县***镇***村，属变电所新建工程。2、本工程由主厂房、设备基础、主变基础等组成，建筑面积为390.3m2；本工程 110Kv***变电所主厂房为一层框架结构，本工程±0.000设计标高为黄海高程 5.8m，室外地坪设计标高为黄海高程 5.3m，室内外高差 500mm。建筑结构安全等级为二级。三、现场临时供电方案的确定1、供电系统的确定本工程的 380/220V 临时用电，从施工变中采纳电缆埋地引至总配电箱，并在总配电柜处做一组重复接地，施工现场采纳 TN—S 系统。三相五线制接零保护系统供电方式供电。2、现场线路方案的确定本工程临时供电方式均选择树干式的供电方式，根据该工程实际情况，实际施工现场临时用电线路确定布置如下：第一回路分配电箱—1：由总配电箱至木工棚；第二回路分配电箱—2：由 1 分电箱至 2 分电箱、再至钢筋切断机、弯曲机、卷扬机；第三回路分配电箱—3：由 2 分电箱至 3 分电箱、再至搅拌机、施工照明、电焊机、物料提升机用电；④ 第四回路分配电箱—4：由总配电箱至办公、宿舍用电；以上回路布置位置情况，详见施工现场总平面布置图。分配电箱—1：由总配电柜至木工棚采纳 VV-2 3*25mm2+2*16mm2；分配电箱—2：由 1 分电箱至 2 分电箱、再至钢筋切断机、弯曲机、卷扬机采纳 VV-2 3*25mm2+2*16mm2；分配电箱—3：由 2 分电箱至 3 分电箱、再至搅拌机、施工照明、电焊机、物料提升机用电采纳 VV-2 3*25mm2+2*16mm2；分配电箱—4：由总配电箱至办公、宿舍用电采纳 VV-2 4*6mm2；3、配电箱的设置本工程中的临时供电配电箱均设置为三级配电两极漏电保护；设备实行“一机、一闸、一漏、一箱”。分 配 电 箱 — 1 的 设 置 为 HR6-160/310→HG1-63/30→DZ15LE-下载后可任意编辑63/3902、DZ15LE-40/3902、DZ15LE-40/3902、DZ15LE-40/3902、DZ15LE-40/3902分 配 电 箱 — 2 的 设 置 为 HR6-160/310→HG1-63/30→DZ15LE-100/3902、DZ15LE-100/3902、DZ15LE-40/3902、DZ15LE-40/3902、DZ15LE-40/3902、DZ15L...
