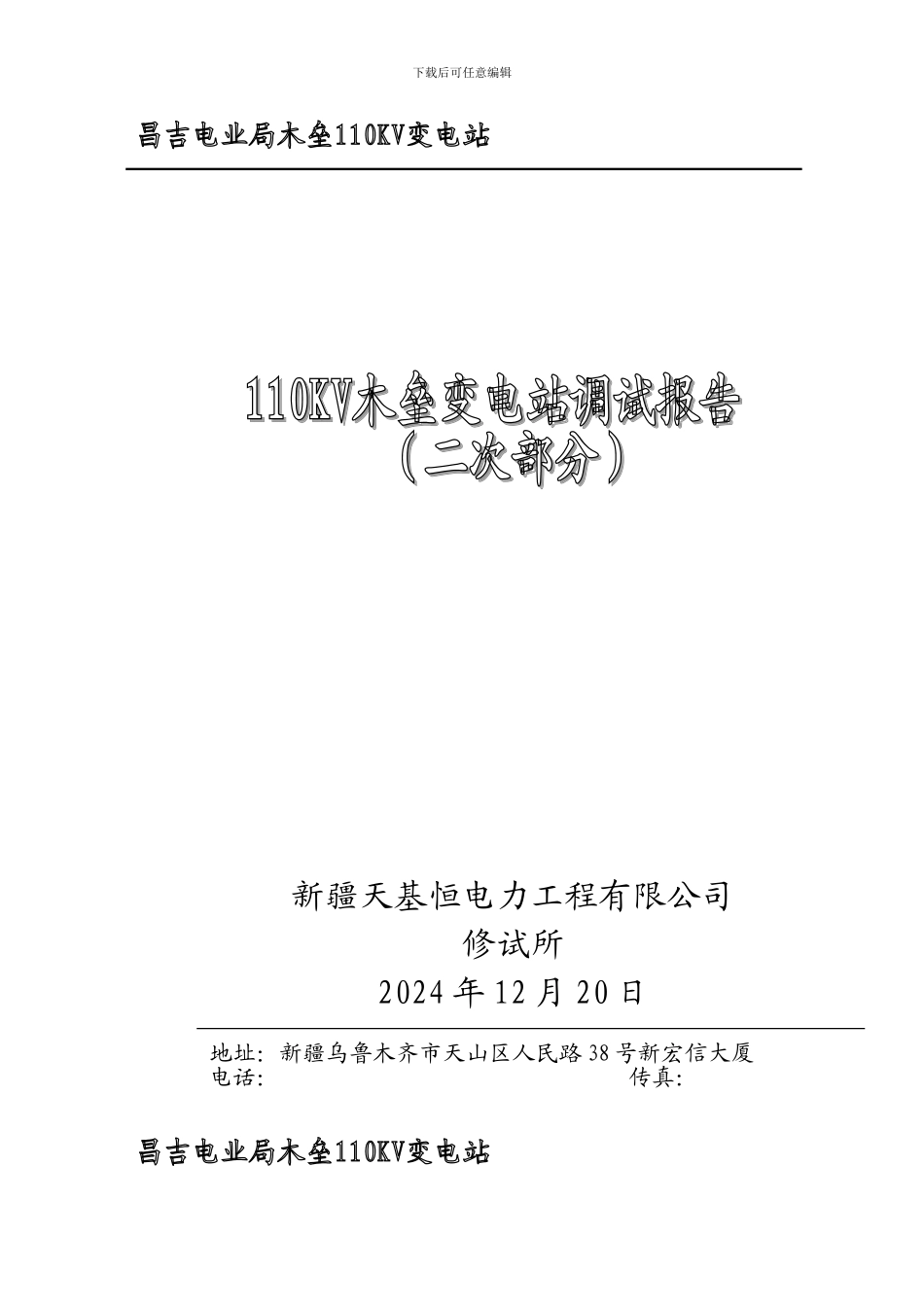

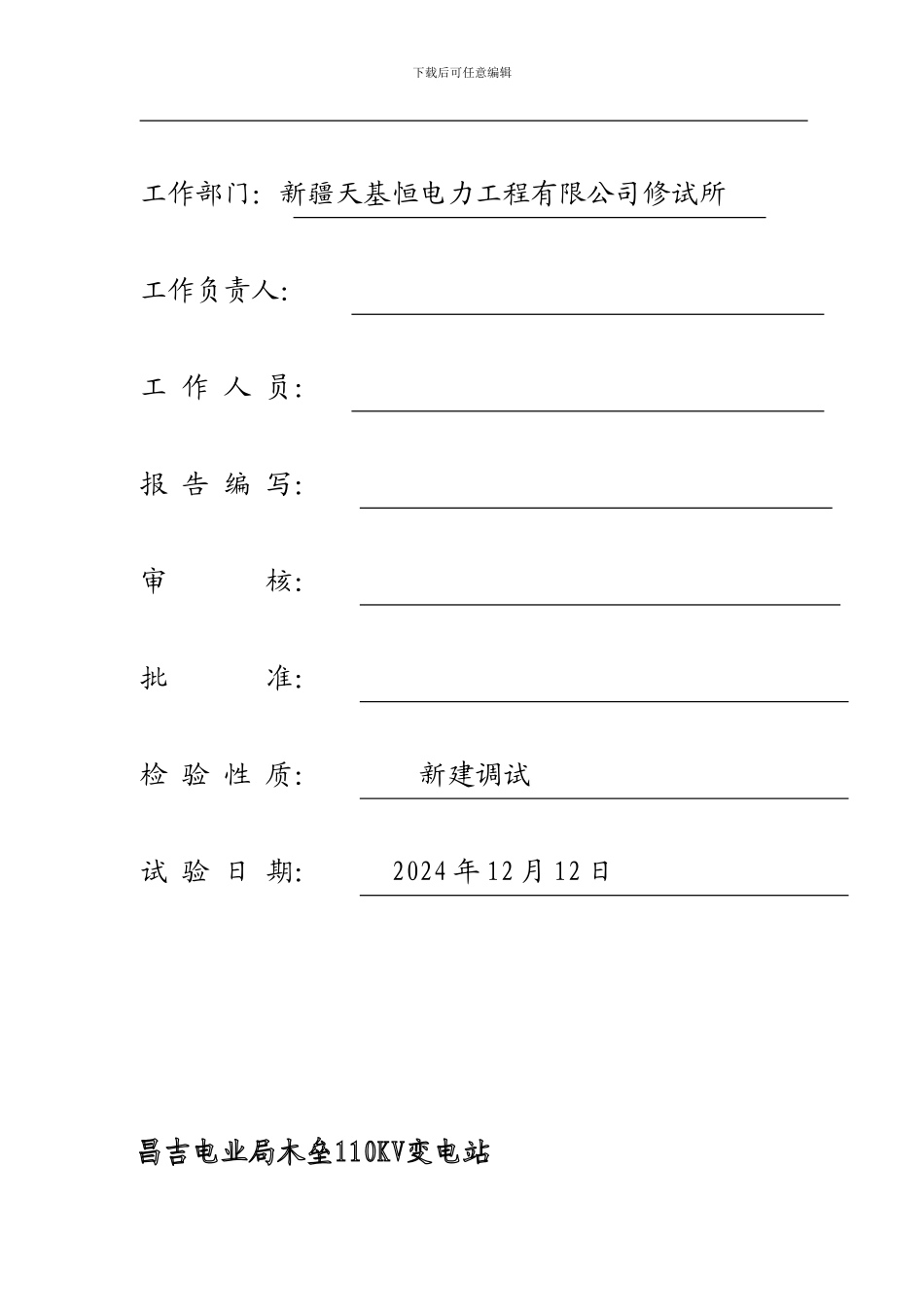

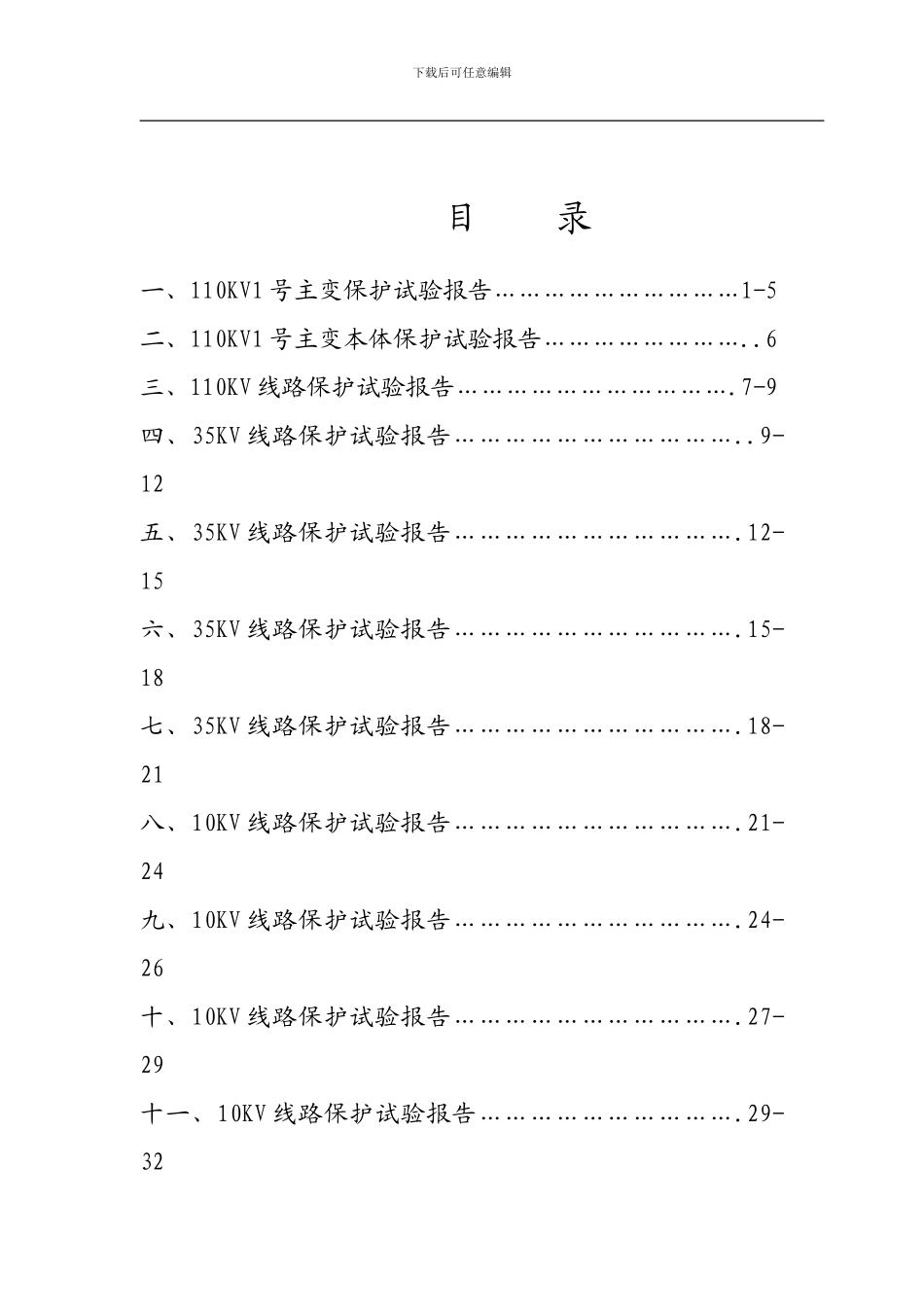

下载后可任意编辑新疆天基恒电力工程有限公司修试所2024 年 12 月 20 日地址：新疆乌鲁木齐市天山区人民路 38 号新宏信大厦电话： 传真：下载后可任意编辑工作部门：新疆天基恒电力工程有限公司修试所工作负责人：工 作 人 员：报 告 编 写：审 核：批 准：检 验 性 质： 新建调试试 验 日 期： 2024 年 12 月 12 日下载后可任意编辑目 录一、110KV1 号主变保护试验报告…………………………1-5二、110KV1 号主变本体保护试验报告……………………..6三、110KV 线路保护试验报告…………………………….7-9四、35KV 线路保护试验报告……………………………..9-12五、35KV 线路保护试验报告…………………………….12-15六、35KV 线路保护试验报告…………………………….15-18七、35KV 线路保护试验报告…………………………….18-21八、10KV 线路保护试验报告…………………………….21-24九、10KV 线路保护试验报告…………………………….24-26十、10KV 线路保护试验报告…………………………….27-29十一、10KV 线路保护试验报告………………………….29-32下载后可任意编辑十二、10KV1 号电容器保护试验报告…………………..32-35十三、10KV2 号电容器保护试验报告…………………..35-38十四、故障滤波试验报告……………………………….38-4 11# 进线一、铭牌：型号法律规范生产厂家PRS-753D-220V、100V 、~5A深圳南瑞二、 通电前检查：1、屏体上的标签与图纸相一致。2、接线与实际图纸相符。3、拔出所有插件,检查各插件上的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。4、绝缘电阻测试合格（2000V），接地符合要求，屏蔽措施符合规程要求，接线与反措细则一致。5、通过测 CT 极性，检查保护、测量、计量电流二次回路均正确。三、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯点亮，面板上其它指示灯不亮。四、回路检查：1）手合、手跳装置及回路反映情况正确，红绿灯指示正确。2）当地监控系统跳合闸操作反映情况正确，报文正确。３）开出、开入传动核对正确。（具体详见大纲）4）保护压板核对正确。五、装置调试1、零漂检验：装置通电两小时后各通道零漂检验结果如下（要求零漂范围-0.3----+0.3）IAIBICUAUBUC0.02-0.010.040.020.01-0.01下载后可任意编辑2、采样值精度校验：误差范围在-3%—+3%之间。IAIBICUAUBUC通入值5A5A5A50V50V50...
