110千伏变电站变扩建工程设备基础施工方案VIP免费

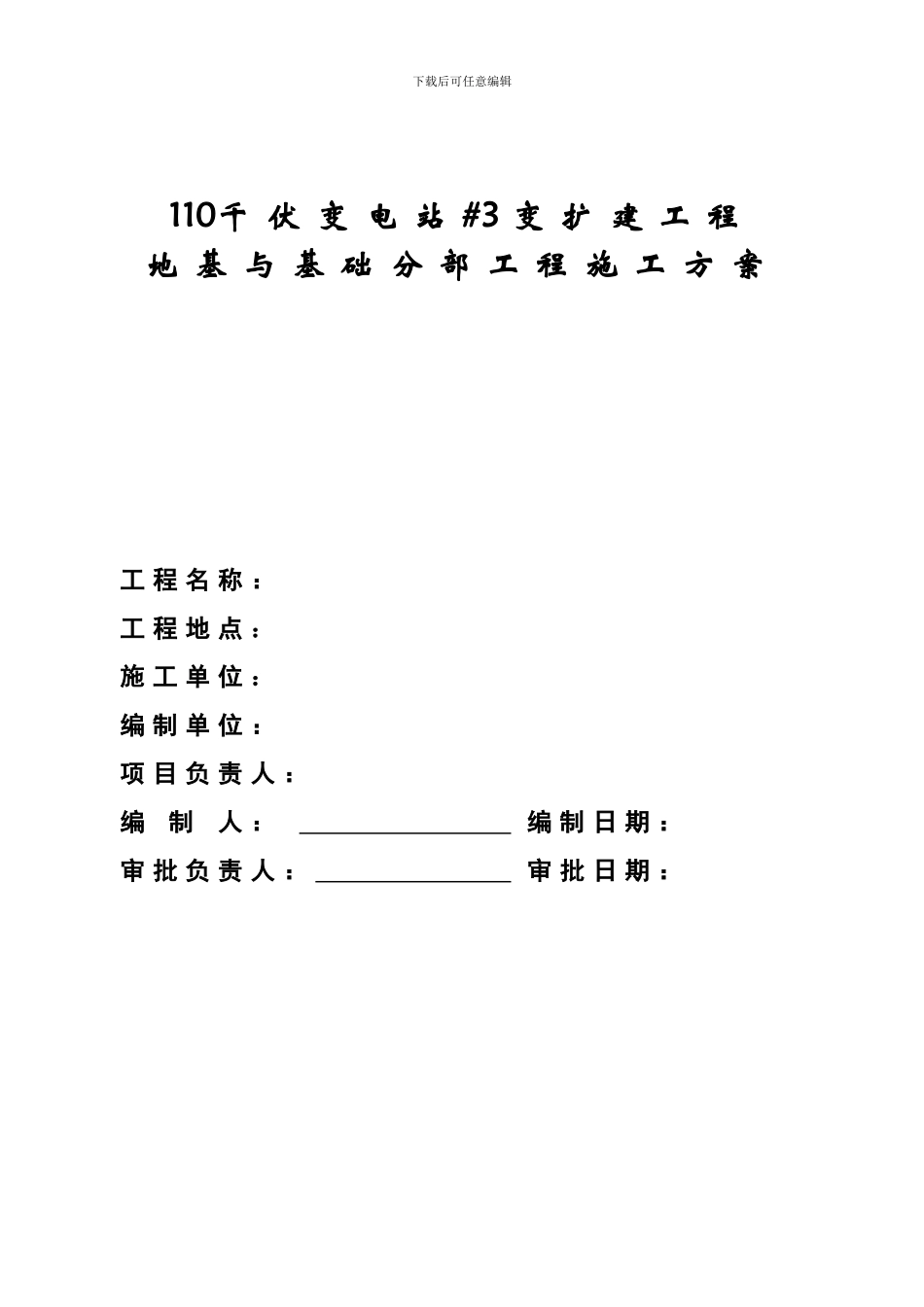

110千伏变电站变扩建工程设备基础施工方案_第1页
1/11
110千伏变电站变扩建工程设备基础施工方案_第2页
2/11
110千伏变电站变扩建工程设备基础施工方案_第3页
3/11
下载后可任意编辑110千 伏 变 电 站 #3 变 扩 建 工 程地 基 与 基 础 分 部 工 程 施 工 方 案工 程 名 称 : 工 程 地 点 : 施 工 单 位 : 编 制 单 位 : 项 目 负 责 人 : 编 制 人 : 编 制 日 期 : 审 批 负 责 人 : 审 批 日 期 : 下载后可任意编辑目 录一、 工程概况及特点…………………………………………3二、 施工准备…………………………………………………3三、 施工总体安排……………………………………………5四、 主要工序的施工方法……………………………………5五、 各项施工资源计划………………………………………11六、 施工质量保证措施………………………………………11七、 消除质量通病的具体措施………………………………13八、 施工安全措施……………………………………………142 下载后可任意编辑一、工程概况及特点1.1 工程概况本工程地基与基础工程主要包括如下项目:避雷器支架及基础 1 组、电容式电压互感器支架及基础 3 个、隔离开关支架及基础 3 组、电流互感器基础 1 组、断路器基础 1 座、110kV 中间构架及基础 1 组、旁路母线构架及基础 2 组、端子箱基础 1 个、#3 主变压器基础 1 个、#3 主变构架及基础 1 组、中性点支架及基础 1 个、母线桥支架及基础 4 个、#3 主变防火墙 1 道 ; 户 外 电 容 器 基 础 6 组 、 配 电 室 1 间 、 400*400 电 缆 沟65m、800*800 电缆沟 60m、2*1200*1000 电缆沟 75m 及部分 200*200 电缆沟等。1.2 工程特点本期扩建工程均近距离带电设备,施工时应在确保安全的情况下进行施工。工程 10 千伏配电室、主变基础构架及电容器设备基础采纳 φ500水泥搅拌桩对地基进行处理加固,其余设备基础实行换土处理,换填 3:7 砂石 1 米厚;2*1200*1000 电缆沟底换填块石基础 500 厚;400*400 电缆沟、800*800 电缆沟沟底换填 3:7 砂石 500 厚。水泥搅拌桩使用的固化剂为普通硅酸盐水泥,强度等级为 32.5R,掺入量为15%。具体施工方法另详水泥搅拌桩专项施工方案。二、施工准备2.1 技术准备1、组织施工技术人员熟悉图纸、施工工艺及有关技术法律规范,了解设计要求达到的技术标准、明确工艺流程。2、将编制好且通过审批的《施工方案》作为作业指导书,与施工人员进行技术交底、组织人员学习。3、对施工人员...
