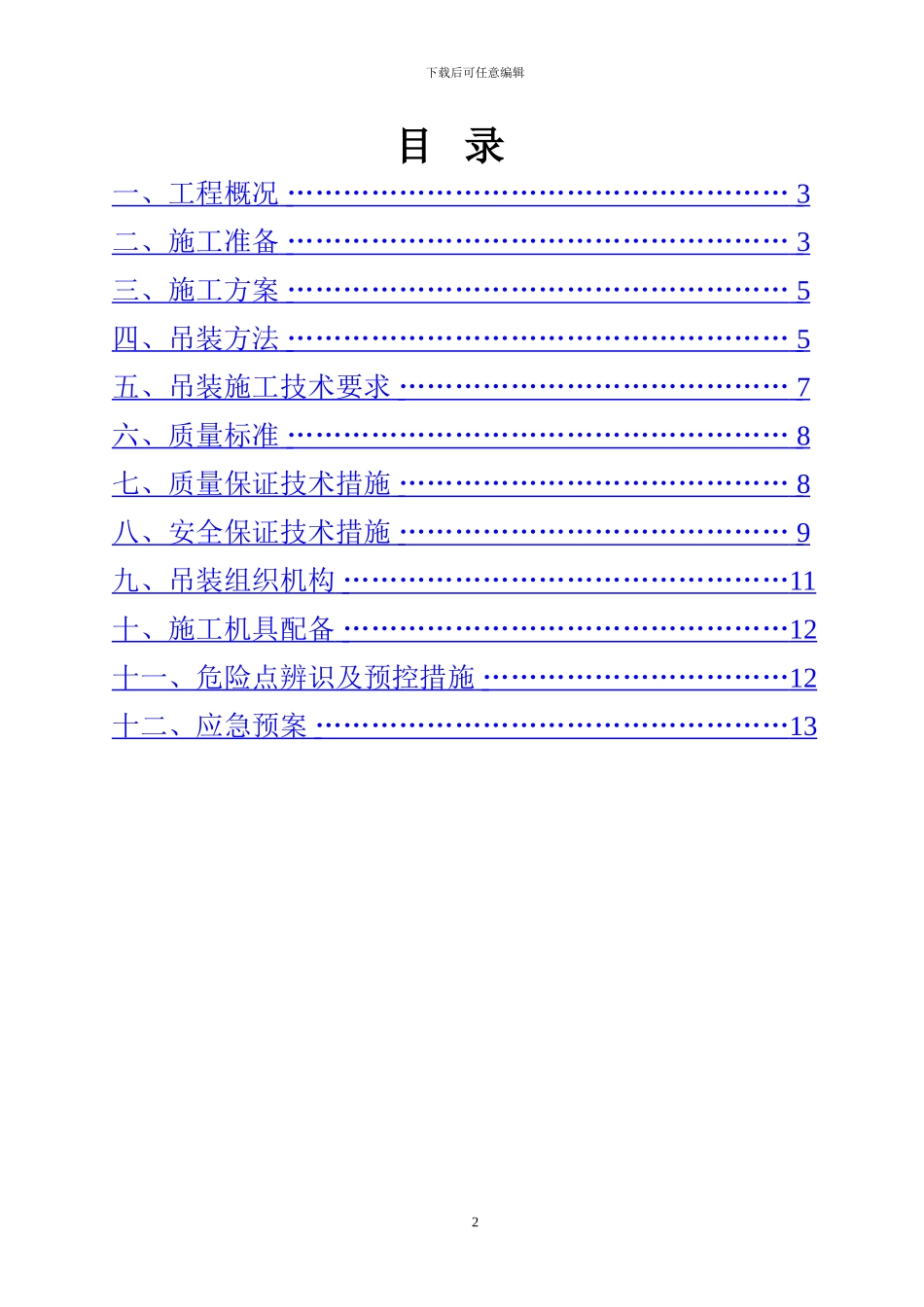

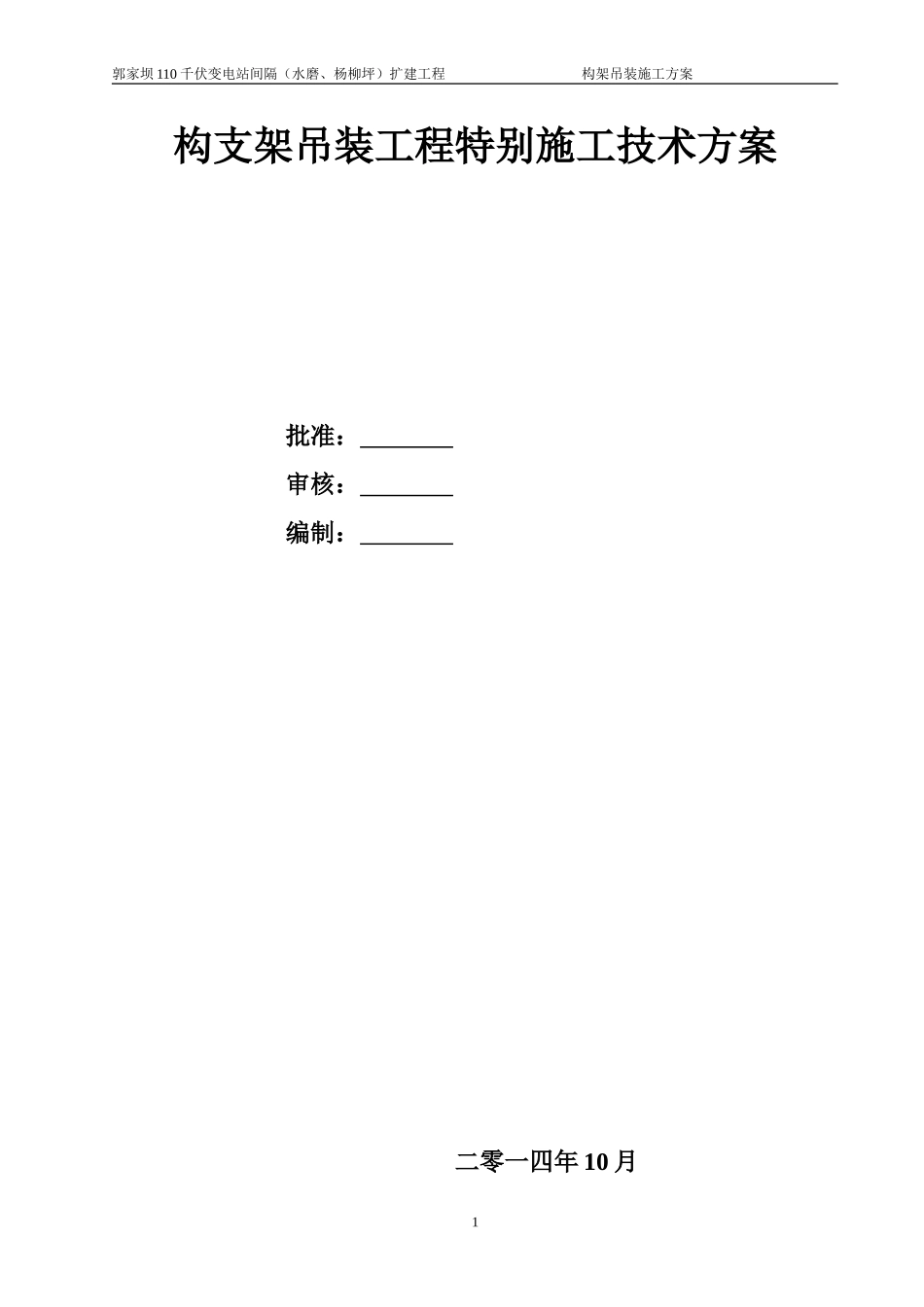

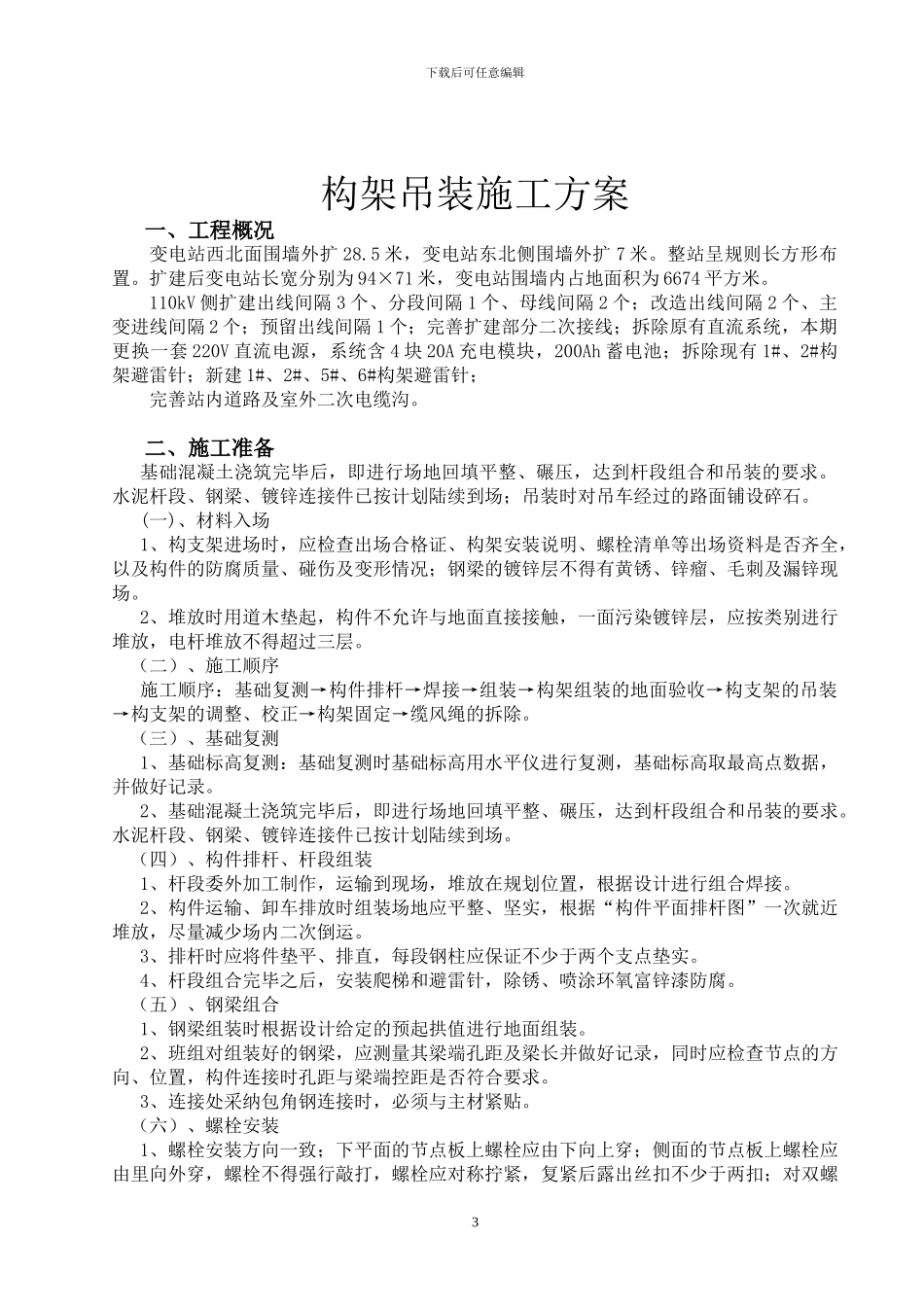

1郭家坝 110 千伏变电站间隔（水磨、杨柳坪）扩建工程 构架吊装施工方案构支架吊装工程特别施工技术方案批准： 审核： 编制： 二零一四年 10 月2下载后可任意编辑目 录一、工程概况 ……………………………………………… 3 二、施工准备 ……………………………………………… 3 三、施工方案 ……………………………………………… 5 四、吊装方法 ……………………………………………… 5 五、吊装施工技术要求 …………………………………… 7 六、质量标准 ……………………………………………… 8 七、质量保证技术措施 …………………………………… 8 八、安全保证技术措施 …………………………………… 9 九、吊装组织机构 ………………………………………… 11 十、施工机具配备 ………………………………………… 12 十一、危险点辨识及预控措施 …………………………… 12 十二、应急预案 …………………………………………… 13 3下载后可任意编辑构架吊装施工方案一、工程概况变电站西北面围墙外扩 28.5 米，变电站东北侧围墙外扩 7 米。整站呈规则长方形布置。扩建后变电站长宽分别为 94×71 米，变电站围墙内占地面积为 6674 平方米。110kV 侧扩建出线间隔 3 个、分段间隔 1 个、母线间隔 2 个；改造出线间隔 2 个、主变进线间隔 2 个；预留出线间隔 1 个；完善扩建部分二次接线；拆除原有直流系统，本期更换一套 220V 直流电源，系统含 4 块 20A 充电模块，200Ah 蓄电池；拆除现有 1#、2#构架避雷针；新建 1#、2#、5#、6#构架避雷针；完善站内道路及室外二次电缆沟。二、施工准备基础混凝土浇筑完毕后，即进行场地回填平整、碾压，达到杆段组合和吊装的要求。水泥杆段、钢梁、镀锌连接件已按计划陆续到场；吊装时对吊车经过的路面铺设碎石。 (一)、材料入场1、构支架进场时，应检查出场合格证、构架安装说明、螺栓清单等出场资料是否齐全，以及构件的防腐质量、碰伤及变形情况；钢梁的镀锌层不得有黄锈、锌瘤、毛刺及漏锌现场。2、堆放时用道木垫起，构件不允许与地面直接接触，一面污染镀锌层，应按类别进行堆放，电杆堆放不得超过三层。（二）、施工顺序施工顺序：基础复测→构件排杆→焊接→组装→构架组装的地面验收→构支架的吊装→构支架的调整、校正→构架固定→缆风绳的拆除。（三）、基础复测1、基础标高复测：基础复测时基础标高用水平...
