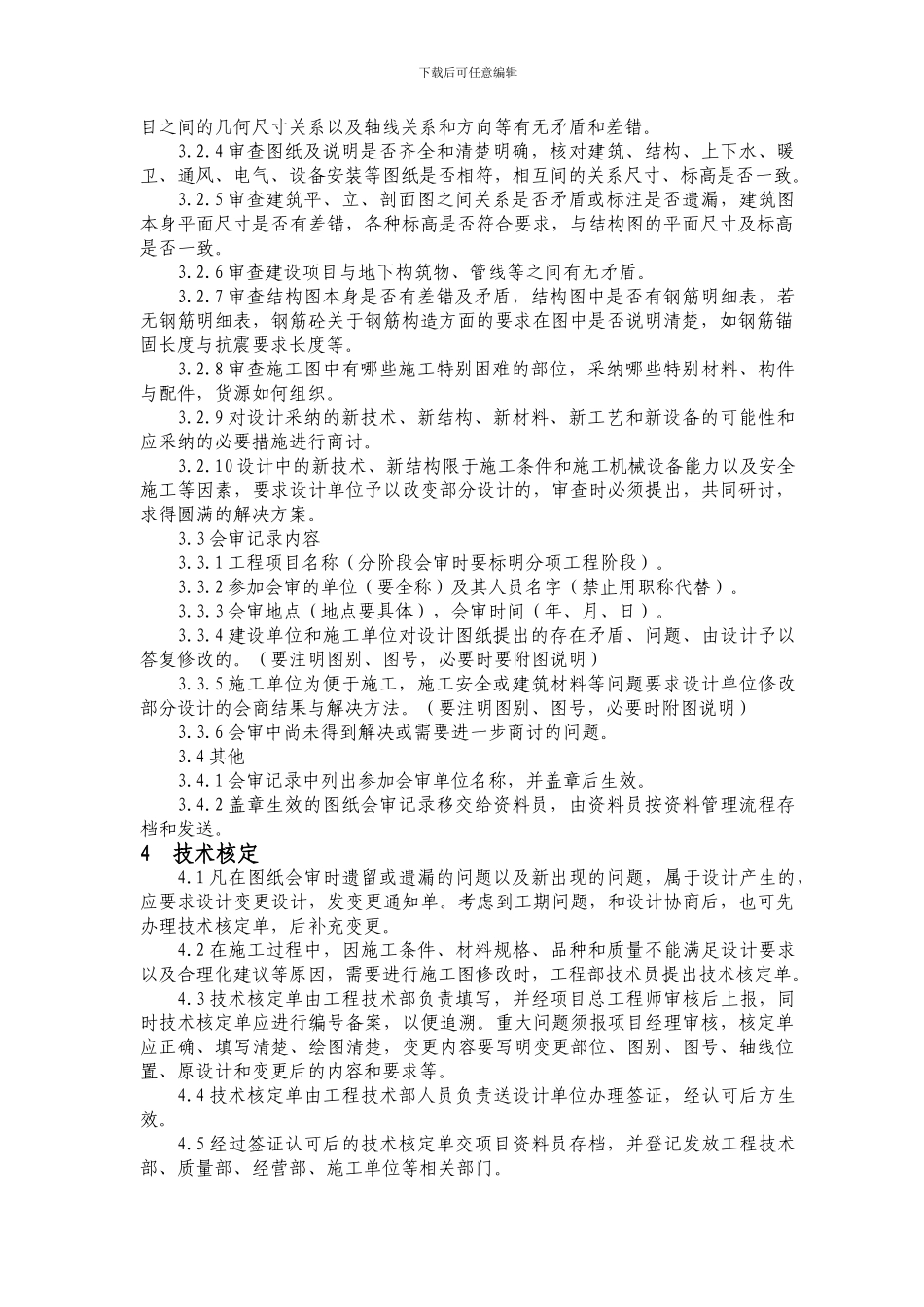

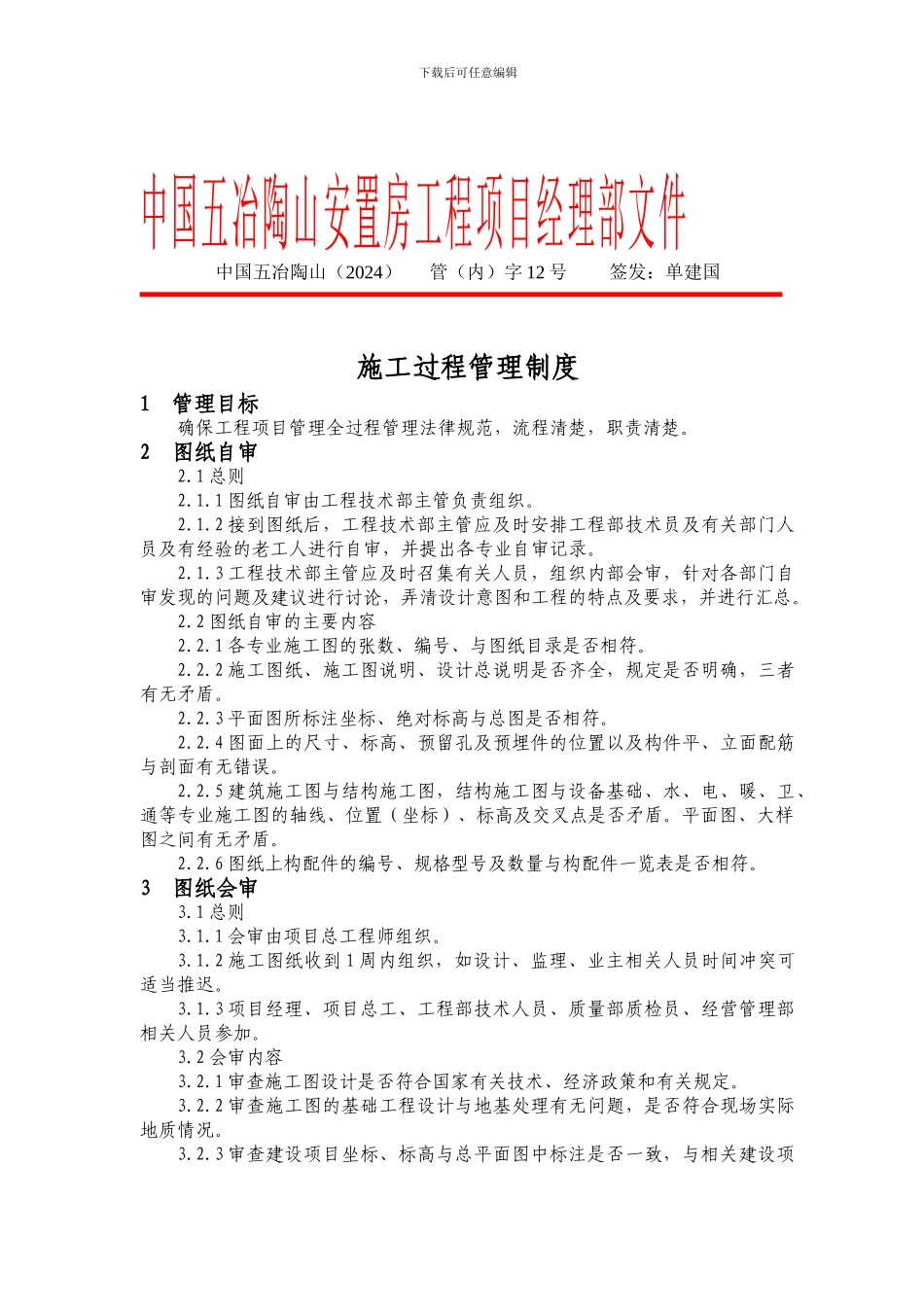

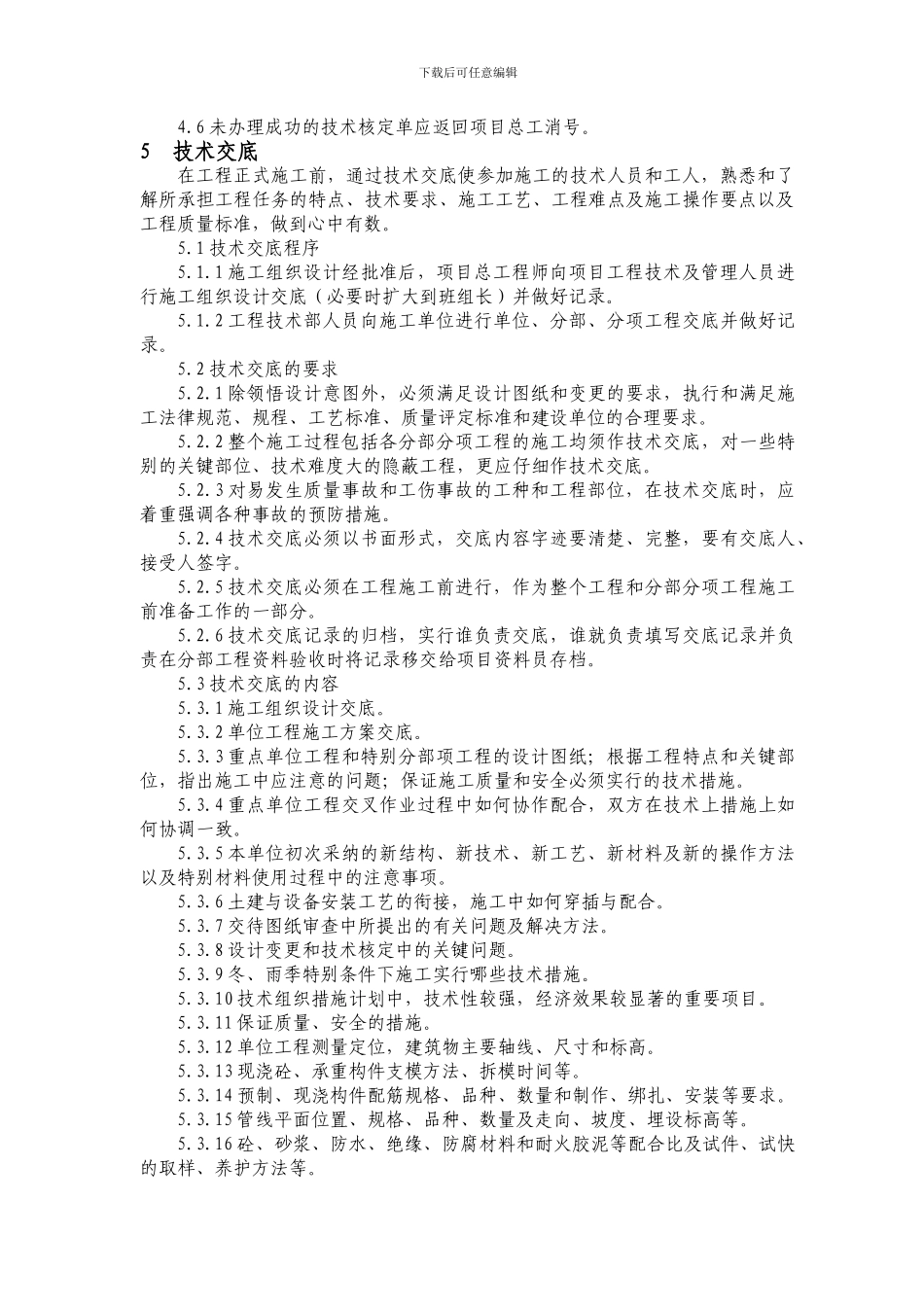

下载后可任意编辑中国五冶陶山安置房工程项目经理部文件中国五冶陶山（2024） 管（内）字 12 号 签发：单建国施工过程管理制度1 管理目标确保工程项目管理全过程管理法律规范，流程清楚，职责清楚。2 图纸自审2.1 总则2.1.1 图纸自审由工程技术部主管负责组织。2.1.2 接到图纸后，工程技术部主管应及时安排工程部技术员及有关部门人员及有经验的老工人进行自审，并提出各专业自审记录。2.1.3 工程技术部主管应及时召集有关人员，组织内部会审，针对各部门自审发现的问题及建议进行讨论，弄清设计意图和工程的特点及要求，并进行汇总。2.2 图纸自审的主要内容2.2.1 各专业施工图的张数、编号、与图纸目录是否相符。2.2.2 施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。2.2.3 平面图所标注坐标、绝对标高与总图是否相符。2.2.4 图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。2.2.5 建筑施工图与结构施工图，结构施工图与设备基础、水、电、暖、卫、通等专业施工图的轴线、位置（坐标）、标高及交叉点是否矛盾。平面图、大样图之间有无矛盾。2.2.6 图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。3 图纸会审3.1 总则3.1.1 会审由项目总工程师组织。3.1.2 施工图纸收到 1 周内组织，如设计、监理、业主相关人员时间冲突可适当推迟。3.1.3 项目经理、项目总工、工程部技术人员、质量部质检员、经营管理部相关人员参加。3.2 会审内容3.2.1 审查施工图设计是否符合国家有关技术、经济政策和有关规定。3.2.2 审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况。3.2.3 审查建设项目坐标、标高与总平面图中标注是否一致，与相关建设项下载后可任意编辑目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错。3.2.4 审查图纸及说明是否齐全和清楚明确，核对建筑、结构、上下水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸、标高是否一致。3.2.5 审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致。3.2.6 审查建设项目与地下构筑物、管线等之间有无矛盾。3.2.7 审查结构图本身是否有差错及矛盾，结构图中是否有钢筋明细表，若无钢筋明细表，钢筋砼关于钢筋构造方面的要求在图中是否说明清楚，如钢筋锚固长度...
