14m深基坑钢支撑施工方案VIP免费

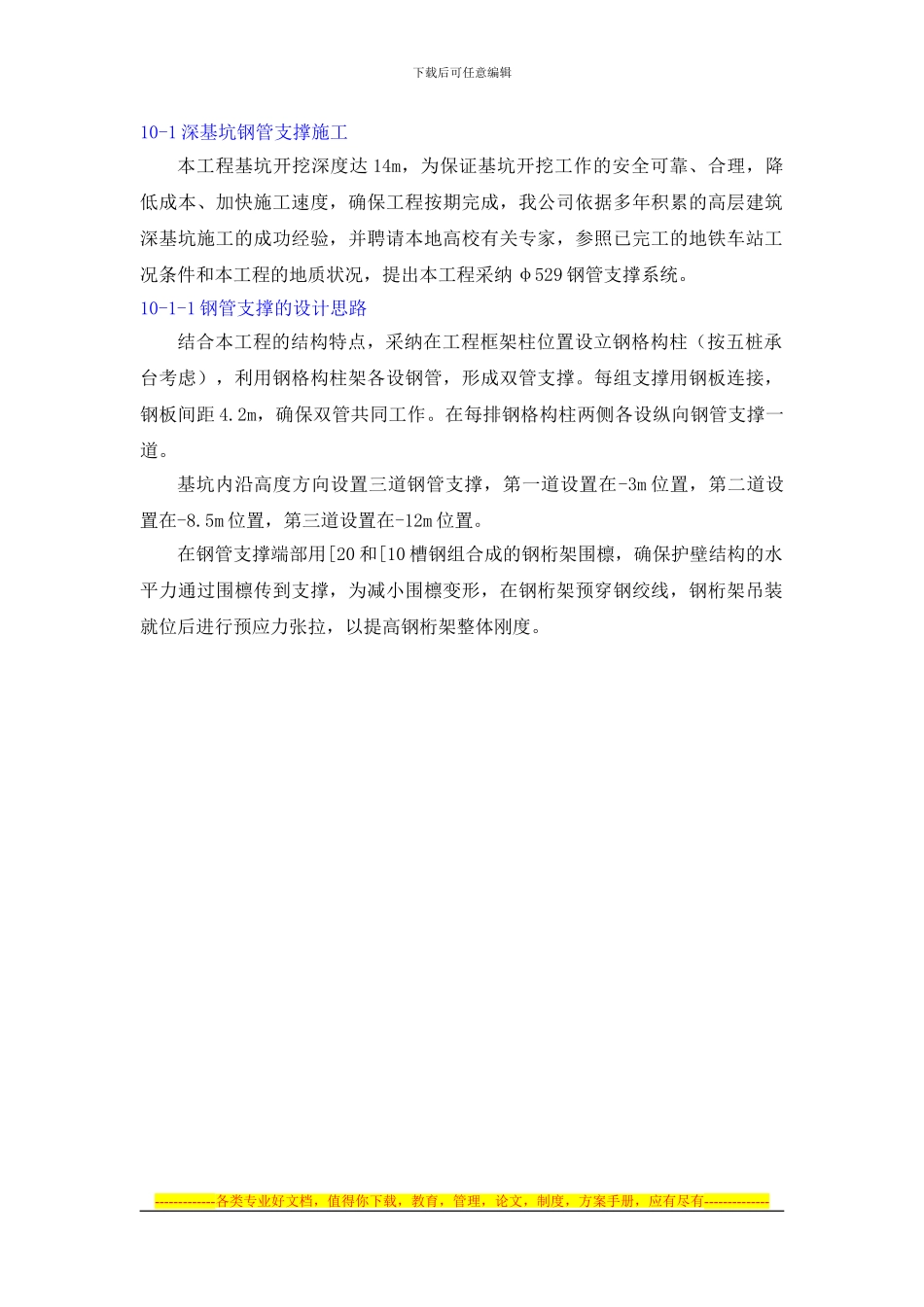

14m深基坑钢支撑施工方案_第1页
1/17

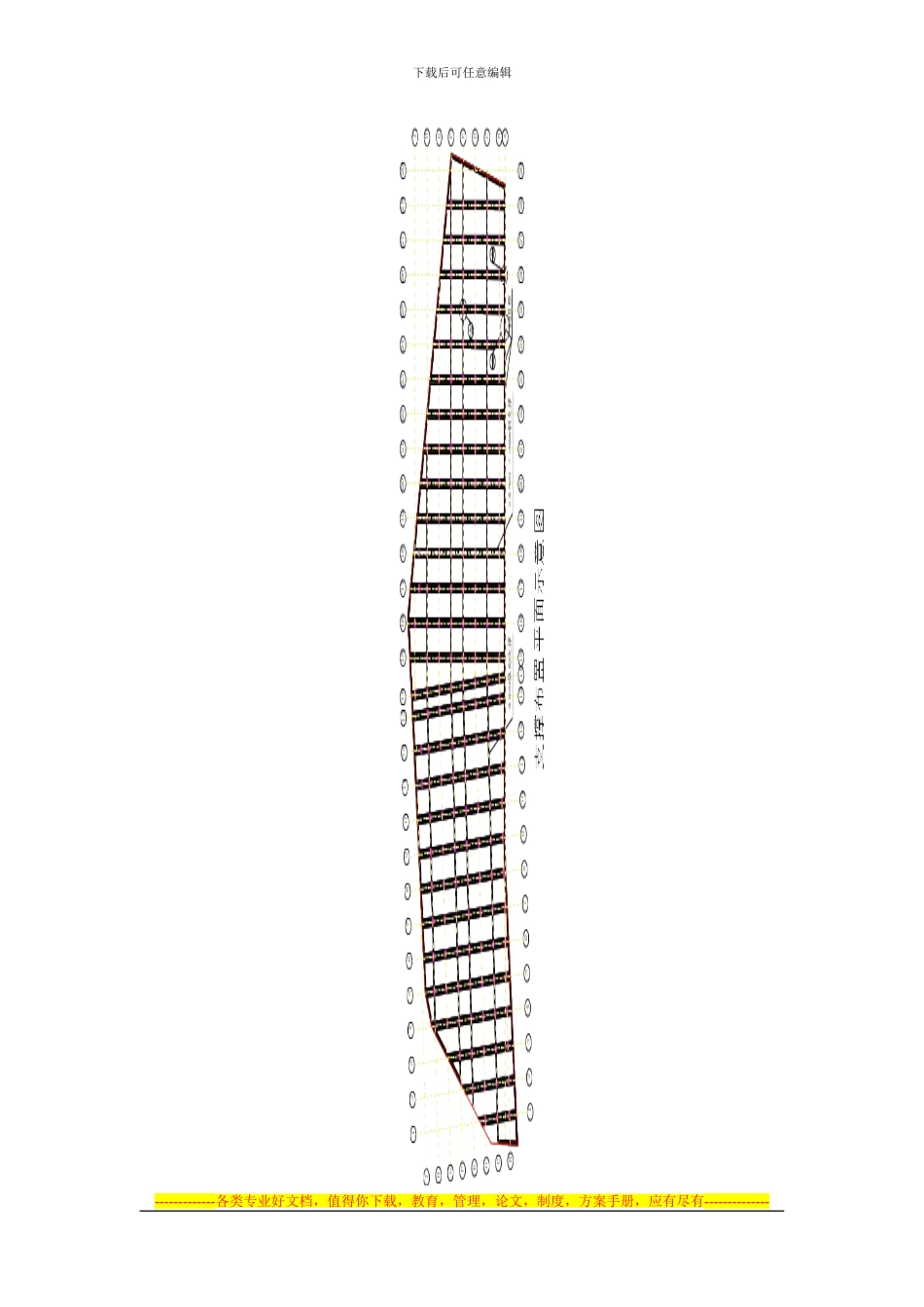

14m深基坑钢支撑施工方案_第2页
2/17
14m深基坑钢支撑施工方案_第3页
3/17
下载后可任意编辑10-1 深基坑钢管支撑施工本工程基坑开挖深度达 14m,为保证基坑开挖工作的安全可靠、合理,降低成本、加快施工速度,确保工程按期完成,我公司依据多年积累的高层建筑深基坑施工的成功经验,并聘请本地高校有关专家,参照已完工的地铁车站工况条件和本工程的地质状况,提出本工程采纳 φ529 钢管支撑系统。10-1-1 钢管支撑的设计思路结合本工程的结构特点,采纳在工程框架柱位置设立钢格构柱(按五桩承台考虑),利用钢格构柱架各设钢管,形成双管支撑。每组支撑用钢板连接,钢板间距 4.2m,确保双管共同工作。在每排钢格构柱两侧各设纵向钢管支撑一道。基坑内沿高度方向设置三道钢管支撑,第一道设置在-3m 位置,第二道设置在-8.5m 位置,第三道设置在-12m 位置。在钢管支撑端部用[20 和[10 槽钢组合成的钢桁架围檩,确保护壁结构的水平力通过围檩传到支撑,为减小围檩变形,在钢桁架预穿钢绞线,钢桁架吊装就位后进行预应力张拉,以提高钢桁架整体刚度。-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑10-1-2 钢管支撑的计算10-1-2-1 参照依据——地铁站钢管支撑我 公 司 已 顺 利 完 工 的 地 铁 站 的 基 坑 涉 及 到 七 种 挖 深 , 分 别 为9.151mm 、 9.252m 、 10.039m 、 10.117m ( 采 纳 两 道 水 平 钢 管 支撑)12.778m、12.099m 和 15.5m(采纳三道水平钢管支撑)。支撑跨度 9~18米,最长 39 米。当跨度大于 14 米时,中部加格构柱以防支撑挠度过大而失稳。同时根据施工的工况,要求施工过程中基础底板和一定高度侧墙浇筑完毕,将最下层水平支撑倒换至侧墙处。支撑与护壁墙之间采纳 2[40C 及钢板组合截面腰梁,保证护壁桩的压力传到支撑上。根据设计图纸提供支撑轴力,当撑距为 3m 左右时,两道水平支撑第一道支撑(标高为-0.500m)轴力设计值为 642.6kN,第二道支撑(标高为-0.750m)轴力设计值为 1310.1...
