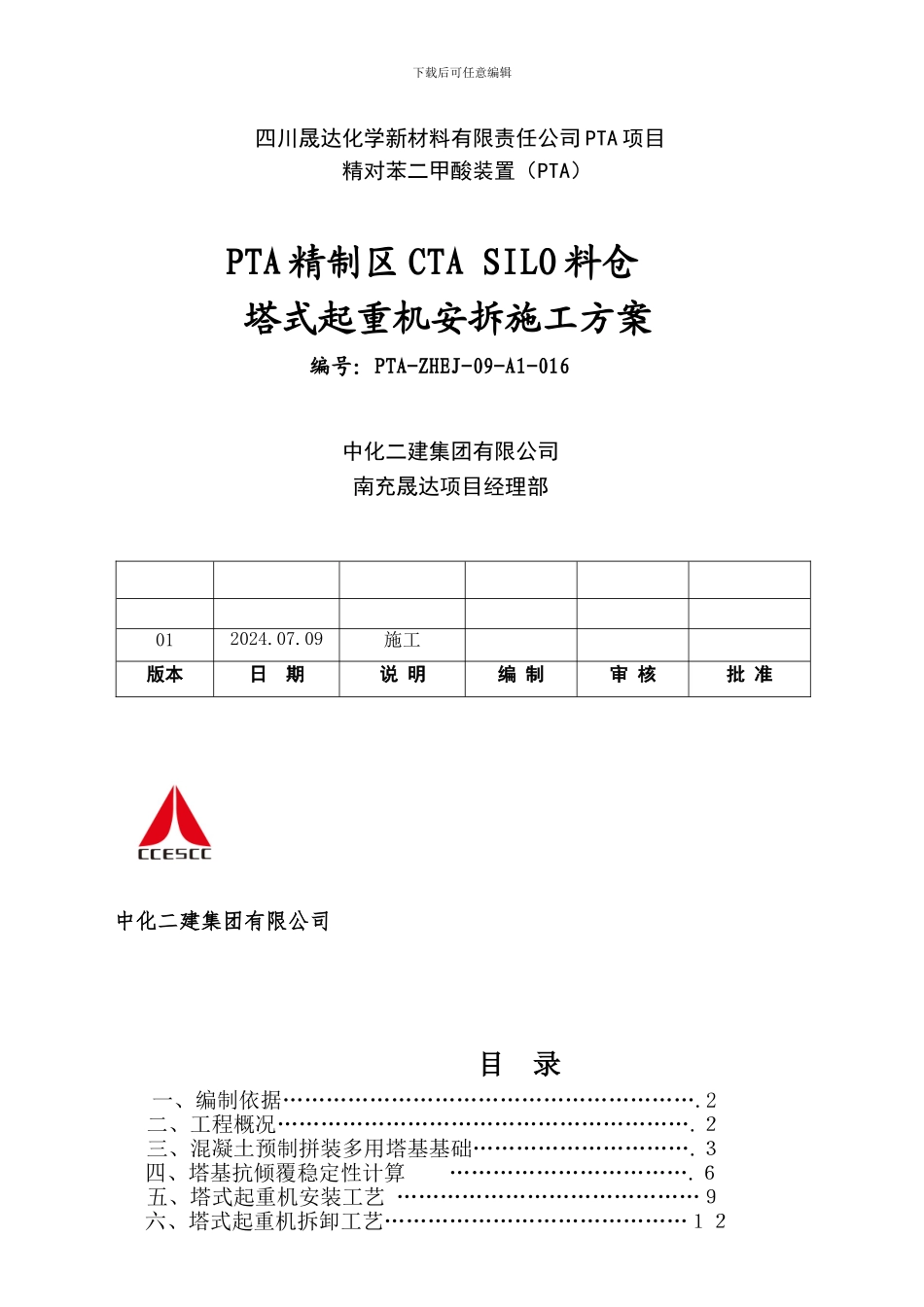

下载后可任意编辑 四川晟达化学新材料有限责任公司 PTA 项目精对苯二甲酸装置（PTA）PTA 精制区 CTA SILO 料仓塔式起重机安拆施工方案编号：PTA-ZHEJ-09-A1-016中化二建集团有限公司南充晟达项目经理部中化二建集团有限公司目 录一、编制依据………………………………………………….2二、工程概况………………………………………………….２三、混凝土预制拼装多用塔基基础………………………….３ 四、塔基抗倾覆稳定性计算 …………………………….６五、塔式起重机安装工艺 ……………………………………９ 六、塔式起重机拆卸工艺……………………………………１２012024.07.09施工版本日 期说 明编 制审 核批 准下载后可任意编辑七、对安拆单位及安拆人员的要求………………………….１５八、安拆人员的职责………………………………………….１５九、塔式起重机安拆安全管理措施………………………….１６十、塔式起重机安拆过程中的注意事项…………………….１７ 十一、多塔作业防碰撞措施 …………………………………１８十二、 HSE 管理 ………………………………………１９十三、工作危害分析 JHA 表 ……………………………….２０十四、安全应急预案 …………………………………………２５附１ 塔机外形图 …………………………………………３０附２ 塔基平面布置图 ………………………………………３２产品型号： QTZ40 出厂编号： 2024013 产权备案号： 川 RA-T-1009-00667 出厂日期： 2008-03-25 一、编制依据1.QTZ40 塔机的使用说明书2.四川晟达化学新材料有限责任公司 PTA 项目精对苯二甲酸装置（PTA）土建二标段施工组织设计、调整版装置区施工总平面图、精制区CTA SILO 施工图纸3.建筑施工塔式起重机安装、使用、拆卸安全技术规程；JG196-2024；4.《塔式起重机安全规程》GB5144-20245.《建筑机械使用安全技术规程》JGJ33-20246.《塔式起重机技术条件》GB/T 5031-20247.《建筑施工安全检查标准》JGJ59-20248.《塔式起重机砼基础工程技术规程》9. 四川晟达工程项目 HSE 管理办法二、工程概况四川晟达化学新材料有限责任公司精制单元 CTA SISO 料仓工程位于四川省南充市化学工业园区；该工程主要结构形式为钢筋混凝土框架结构，基础为钢筋混凝土筏板基础，18.5 米×18.5 米，板厚 1.8 米，基础基底标高为 EL+97000mm,(不包括垫层)，基础顶标高 EL+98800mm,框架柱顶标...
