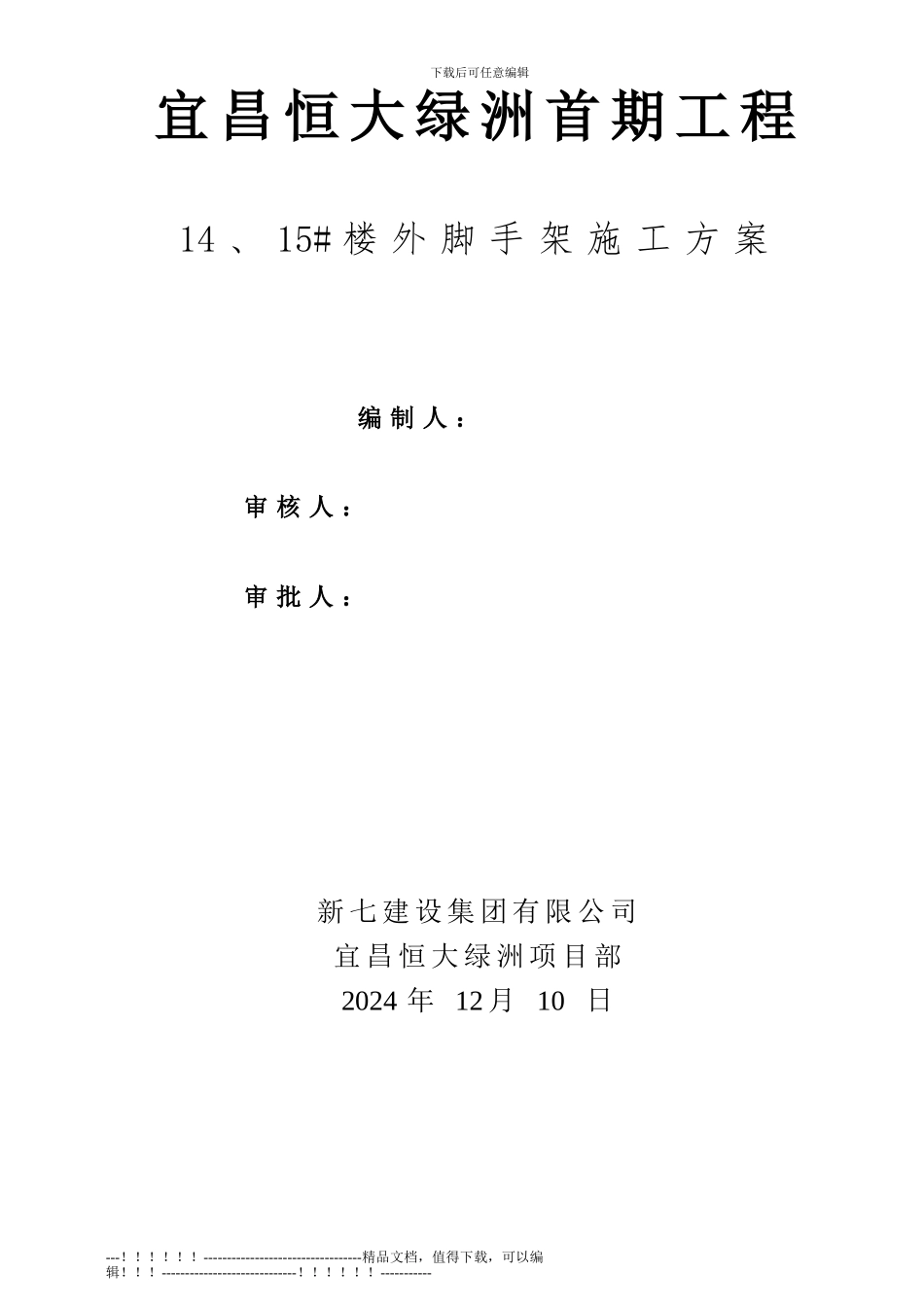

下载后可任意编辑宜 昌 恒 大 绿 洲 首 期 工 程14 、 15# 楼 外 脚 手 架 施 工 方 案编 制 人 ： 审 核 人 ： 审 批 人 ：新 七 建 设 集 团 有 限 公 司宜 昌 恒 大 绿 洲 项 目 部2024 年 12 月 10 日---！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！！-----------下载后可任意编辑外脚手架施工方案一、工程概况本 工 程 位 于 宜 昌 市 梅 子 垭 路 ， 14#15# 楼 建 筑 面 积 约 为38775.32M2，±0.000 相当于绝对高程 102.3 米；建筑层楼为：14#楼32 层 15#楼 19 层；结构形式为框架剪力墙结构；本工程地下室范围内采纳墙下条形基础或独立基础+防水底板，本工程裙楼范围内墙下条形基础或独立基础+局部人工挖孔桩基础。建筑物总高度：14#楼97.685 米 15#楼 55.685 米。二、架体布置形式根据工程平面形状，本工程商铺及二层以下采纳落地式钢管脚手架（搭设高度为 12 米），住宅二层至屋面层采纳悬挑式钢管脚手架两种形式相结合。其中悬挑式钢管脚手架将采纳三套 I16（＞1.5m采纳 I16）工字钢悬挑构件周转，每 6 层（18 米）为一悬挑段。三、材料：1、钢管：采纳外径 48mm,壁厚 3.5mm 的焊接钢管。用于拉杆、大横杆和斜杆的钢管长度 3~6m 为宜。这样的长度一般重 25kg 内适合人工操作。用于小横杆的钢管长度以 1.0~1.2m 为宜，以适用脚手架的宽度。2、扣件：扣件是用以下三种形式：直角扣件，旋转扣件，对接扣件。在施工时可以根据不同情况选择适当扣件，扣件材质必须可靠，扣件与钢管的贴合面必须严格整形，接触良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于 1mm，当开口处的最小距离应小于 5mm。3、脚手板：厚度不小于 50mm，不得有腐烂材质。四、搭设方法（采纳密目网进行全封闭）（1）落地式钢管脚手架搭设：首先将四周基坑内素土回填夯实,再用 C20 砼浇筑地面，使落地式外脚手架基础硬化、平整,并在离架体 1m 处设置 300×300 的砖砌排水沟。架体步距 h=1.8m，立杆纵距 la=1.5m，排距 Lb＝0.9m，每根立杆下设置 150×150的木板垫。 （2）悬挑脚式脚手架采纳 I16（＞1.5m 采纳 I16）工字钢，其上搭设扣件式钢管双排外脚手架，步距 h＝1.8m，立杆纵距 La＝1.5m，悬挑工字钢间距（等于立杆纵距）1.5m，外伸长度1.4m，...
