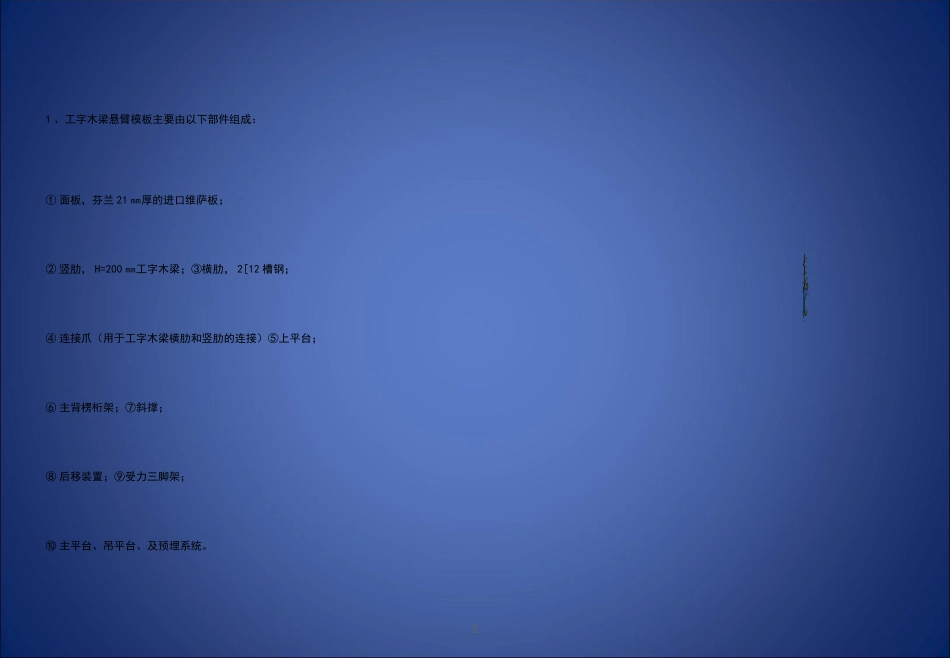

121、工字木梁悬臂模板主要由以下部件组成：①面板，芬兰21㎜厚的进口维萨板；②竖肋，H=200㎜工字木梁；③横肋，2[12槽钢；④连接爪（用于工字木梁横肋和竖肋的连接）⑤上平台；⑥主背楞桁架；⑦斜撑；⑧后移装置；⑨受力三脚架；⑩主平台、吊平台、及预埋系统。挑架埋件竖背楞连接爪可调斜撑后移装置承重三角架平台立杆埋件背楞扣件图1爬模系统图吊平台高墩施工平台布置图三、工字木梁悬臂模板系统优点⑴支架、模板及施工荷载全部由对拉杆、预埋件及承重三脚架承担，不需要另搭脚手架，适于高空作业。⑵模板部分可整体后移650mm,以满足绑扎钢筋，清理模板及刷脱模剂等要求。⑶模板可利用锚固装置使其与砼贴紧、防止漏浆及错台。⑷模板部分可相对支撑架部分上下左右调节，适用灵活。⑸利用斜撑模板可前后倾斜，最大角度为30°。⑹支架上设吊平台，可用于预埋件的拆除及砼处理。⑺悬臂支架设有斜撑，可方便调整模板的垂直度。⑻模板采用工字木梁胶合板模板，刚度大，质量轻（约50㎏/m2,为钢模板重量的一半），施工安全性高。⑼各种连接件标准化程度高，通用性强。⑽周转次数多，可以更换面板，周转次数可达50～80次。四、工艺流程及操作要点施工准备模架设计模架单元拼装模架组装就位浇筑首节混凝土后移模架首次提升悬臂模架合模就位浇筑混凝土后移模架提升悬臂模架合模就位浇筑混凝土墩身封顶、拆模架基础上预埋螺杆安装钢筋、预埋件混凝土养护、凿毛泵送导管安装就位塔吊配合吊装、调试安装承重三脚架、围栏安装钢筋、预埋件混凝土养护、凿毛泵送导管安装就位塔吊配合吊装、调试塔吊配合吊装、调试安装钢筋、预埋件泵送导管安装就位混凝土养护、凿毛安装吊平台循环图2工字木梁悬臂爬模施工工艺流程图砼浇筑完成后模板后移整体提升合模浇筑4、循环模架提升、混凝土浇筑按下图工序循环完成各节段墩身施工，直至墩顶，拆除模架。下一循环五、质量控制六、安全措施七、效益分析
