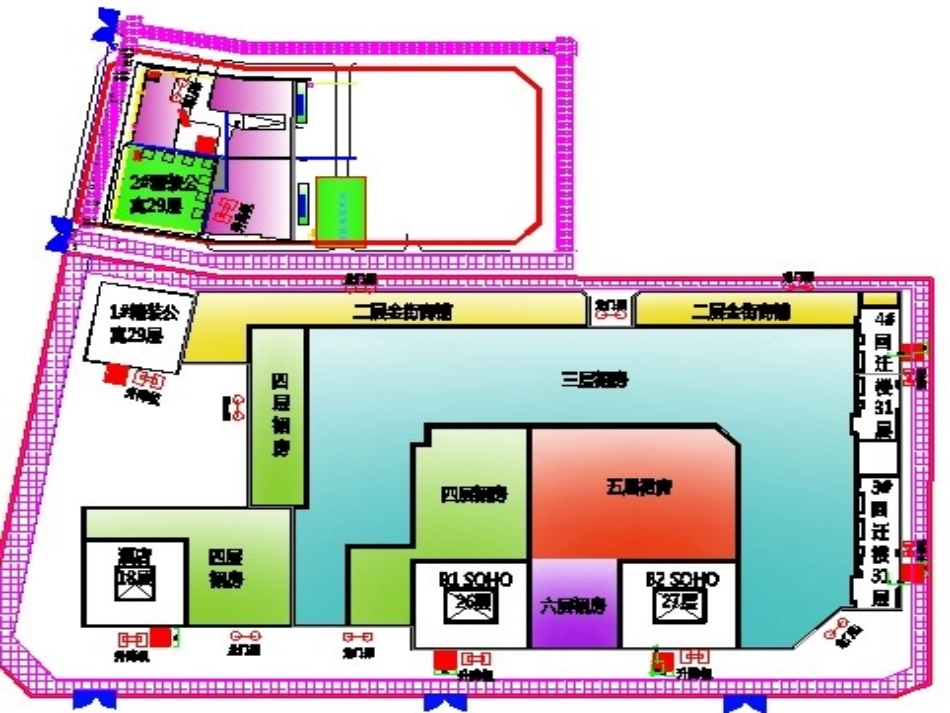

抚顺万达广场A地块悬挑脚手架技术交底抚顺万达广场项目经理部2012年4月15日抚顺万达广场A地块C版施工图纸抚顺万达广场A地块施工组织设计《建筑施工计算手册》江正荣著《建筑施工手册》（第四版）《建筑结构荷载规范》(GBJ50009-2001)《简明施工计算手册》（中国建筑工业出版社）《建筑施工脚手架实用手册（含垂直运输设施）》《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)第一章编制依据抚顺万达广场A地块地下2层，地上7栋塔楼，周边设置3至5层裙房。塔楼分为框架-剪力墙、剪力墙结构。1#精装公寓主楼设备夹层顶板开始采用悬挑脚手架。2#精装公寓裙房采用落地式脚手架，主楼设备夹层顶板开始采用悬挑脚手架。3、4#楼裙房采用落地式脚手架，三层顶板开始采用悬挑脚手架。B1、B2SOHU裙房和主楼从二层顶板开始采用悬挑脚手架。酒店裙房和主楼从一层顶板开始采用悬挑脚手架。金街商铺一侧裙房从一层顶板开始采用悬挑脚手架。悬挑脚手架搭设高度控制在20米范围内，主楼配置两层工字钢进行悬挑。第二章工程概况钢管：采用外径为Ø48mm，壁厚3.5mm的无缝钢管。外壁涂桔红色防锈漆。挑梁：采用16号工字钢，表面涂防锈油漆一道及红白相间油漆一道。扣件:螺栓的扭紧力矩达65N.m，不得发生破坏。木桥板：采用宽250mm、厚50mm木桥板，两端使用12号镀锌铁丝捆紧在小横杆上。连墙件：连墙杆用Φ48，壁厚3.5mm的无缝钢管，符合Q235-A级钢的规定。安全网：采用蓝黄相间2000目／100cm2阻燃安全网，长6000mm，宽1800mm。钢丝绳结构类别：6×37；直径15mm；钢丝绳公称抗拉强度（MPa）：1550。第三章施工准备第四章脚手架设计1挑架设计在悬挑层设置16号工字钢，水平间距1500mm，悬挑长度1250mm，固定段长度1750mm。穿柱工字钢做法：部位悬挑工字钢处于结构角柱外，悬挑需要将工字钢做穿过结构柱处理，穿柱部分工字钢直接埋入混凝土内，最后拆除时将穿柱两边外露部分工字钢切割掉即可。2立杆、横杆、剪刀撑和连墙件的设计2.1立杆采用单立杆，纵距1500mm，横距800mm，接头用对接扣件。内立杆与墙的间距为400mm。2.2大横杆步距1800mm，接头处连接用对接扣件，与立杆连接用直角扣件。2.3小横杆主节点处必须设置一根水平杆，作业层上非主节点的横向水平杆根据脚手板长度等间距设置，但最大间距不超过900mm，采用直角扣件固定在大横杆上方。2.4栏杆在外排横杆中间加设栏杆一道，栏杆的步距1800mm，钢管刷红白油漆。第四章脚手架设计2立杆、横杆、剪刀撑和连墙件的设计2.5剪刀撑在外侧立面上连续设置剪刀撑，且应满足5步4跨的要求，即9m高，6m宽，倾斜角度45-60度。剪刀撑斜杆接长宜采用搭接，搭接长度不小于1m，且采用不少于三个旋转扣件固定，两端的扣件盖板距离钢管端部不少于100mm，与立杆或者横杆连接位置的扣件中心距离主节点不少于150mm。2.6连墙件沿楼高每层设置一道，沿水平方向每隔4500mm左右设置一道。有拐角处两边各设置一道，脚手架断开处加密一倍。凡是抱柱使用钢管均图刷红色油漆，以作警示。第四章脚手架设计2立杆、横杆、剪刀撑和连墙件的设计2.7脚手板木桥板满铺，两端使用12号铁丝捆紧在小横杆上。端头再用木条钉上，形成整体。2.8档脚板200mm高，图条的倾角45度，颜色为红白相间，材料为废旧木胶板，设置在凡是铺设脚手板的作业层。2.9安全网2000目蓝黄相间阻燃密目网，宽1800mm，长6000mm。第四章脚手架设计1工字钢、钢丝绳的制作2预埋PVC管3安装工字钢、钢丝绳4搭设立杆、横杆5设置连墙件6搭设剪刀撑7铺设木桥板、挂安全网第五章脚手架搭设过程5.1杆件端部伸出扣件不得小于100mm，不得大于150mm。5.2周边脚手架的大横杆必须交圈和立杆拉接固定。5.3作业层的栏杆和挡脚板设在外立杆内侧，挡脚板用12号镀锌铁丝捆紧在立杆上。5.4搭设的钢管必须横平竖直，整体清晰，图形一致，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。第五章脚手架搭设要点5.5脚手架的小横杆、上下步距交叉设置于立柱的不同侧面，使立柱在受荷时偏心减小。5.6立杆接...
