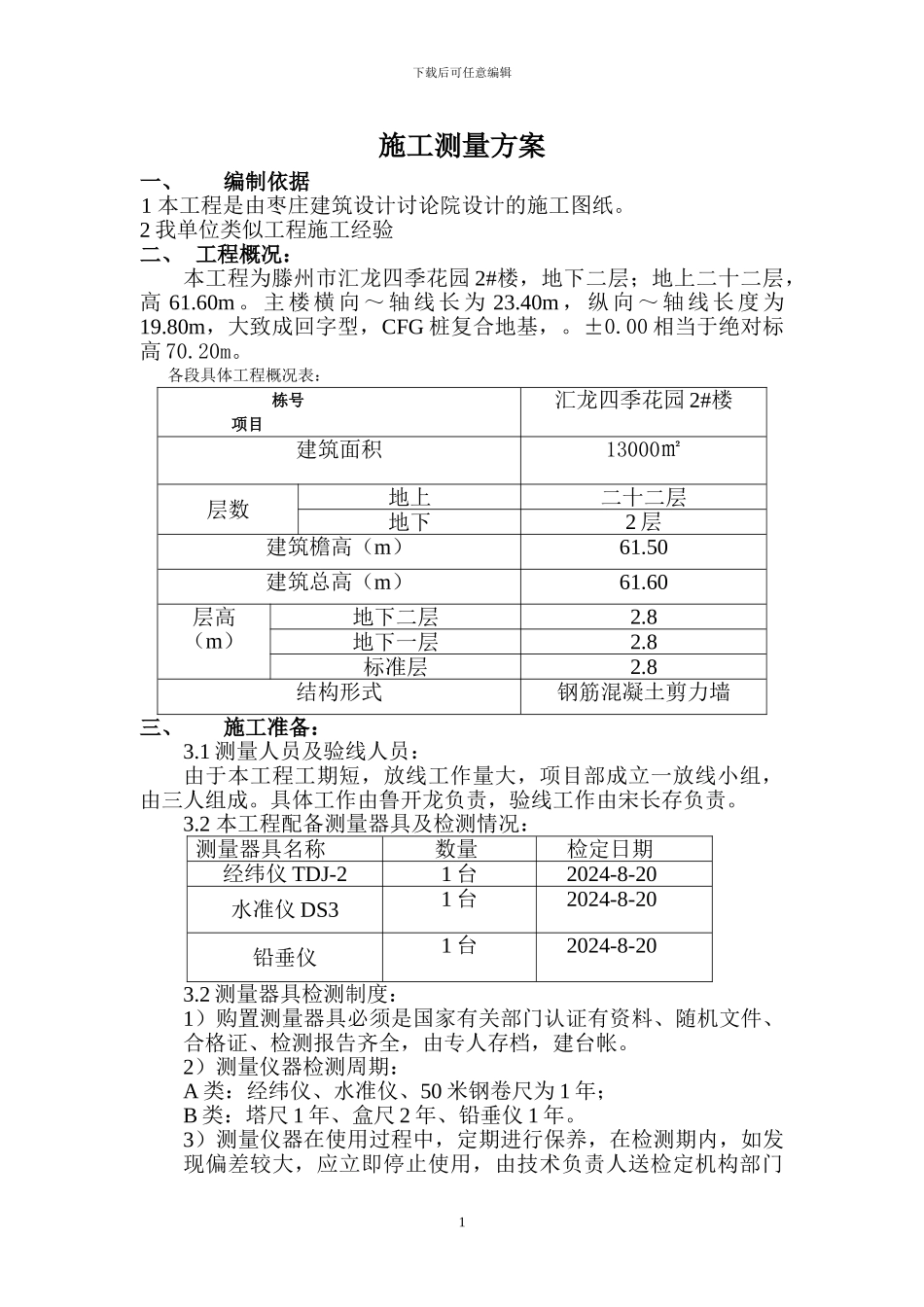

下载后可任意编辑施工测量方案一、编制依据1 本工程是由枣庄建筑设计讨论院设计的施工图纸。2 我单位类似工程施工经验二、 工程概况：本工程为滕州市汇龙四季花园 2#楼，地下二层；地上二十二层，高 61.60m 。 主 楼 横 向 ～ 轴 线 长 为 23.40m ， 纵 向 ～ 轴 线 长 度 为19.80m，大致成回字型，CFG 桩复合地基，。±0.00 相当于绝对标高 70.20m。各段具体工程概况表： 栋号项目汇龙四季花园 2#楼建筑面积13000㎡层数地上二十二层地下2 层建筑檐高（m）61.50建筑总高（m）61.60层高（m）地下二层2.8地下一层2.8标准层2.8结构形式钢筋混凝土剪力墙三、施工准备：3.1 测量人员及验线人员：由于本工程工期短，放线工作量大，项目部成立一放线小组，由三人组成。具体工作由鲁开龙负责，验线工作由宋长存负责。3.2 本工程配备测量器具及检测情况：测量器具名称数量检定日期经纬仪 TDJ-21 台2024-8-20水准仪 DS31 台2024-8-20铅垂仪1 台2024-8-203.2 测量器具检测制度：1）购置测量器具必须是国家有关部门认证有资料、随机文件、合格证、检测报告齐全，由专人存档，建台帐。2）测量仪器检测周期：A 类：经纬仪、水准仪、50 米钢卷尺为 1 年；B 类：塔尺 1 年、盒尺 2 年、铅垂仪 1 年。3）测量仪器在使用过程中，定期进行保养，在检测期内，如发现偏差较大，应立即停止使用，由技术负责人送检定机构部门1下载后可任意编辑进行校正检测，合格后方可使用。4）仪器设备停用时，入库保存，由使用人办理入库封存手续。经检测后，确定不能再使用的仪器设备，由技术负责人申请报废。3.3 技术准备：工程定位放线根据建设单位提供的规划放线坐标、正式图纸进行定位放线。放线员施工放线前必须仔细审核已有的施工文件，仔细组织技术、放线人员进行图纸审核，同时审核图纸与定位桩点坐标、高程，建筑物本身各轴线关系，作为测量放线的依据。3.4 测量放线报验程序及内容：测量放线报验前，必须经放线员自检合格后由质检员复检，验收合格后填写报验单及相关资料，报请监理验收。经监理验收合格后，方可进行下一步工序施工，不合格者进行二次测量放线、报验。四、报验内容：4.1 工程测量放线报验表在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程各种测量记录后，《填写施工测量放线报验表》报监理单位审核。4.2 工程定位测量记录依 据 建 设 单 位 提 供 的 坐 标 位 置 A 轴...
