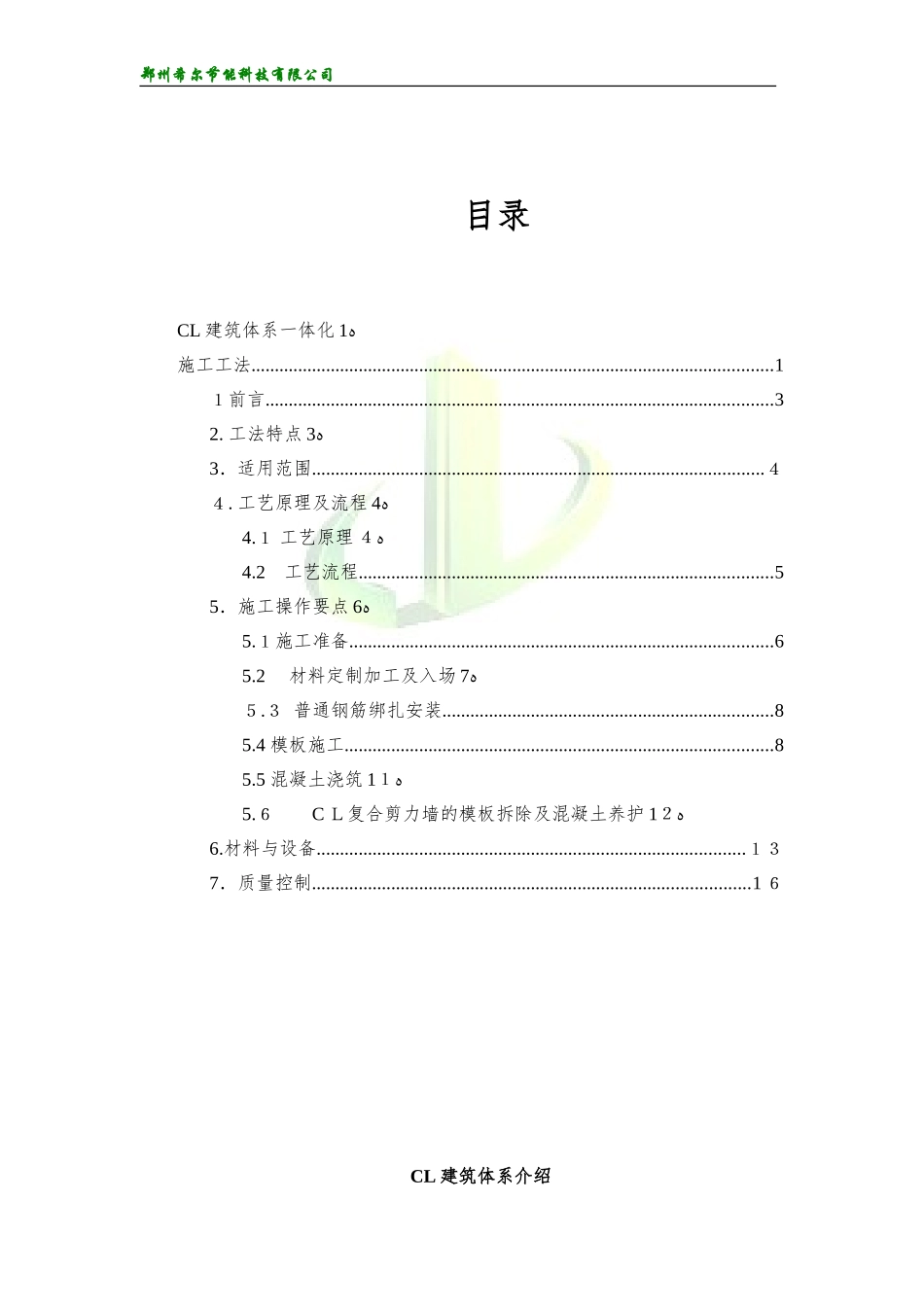

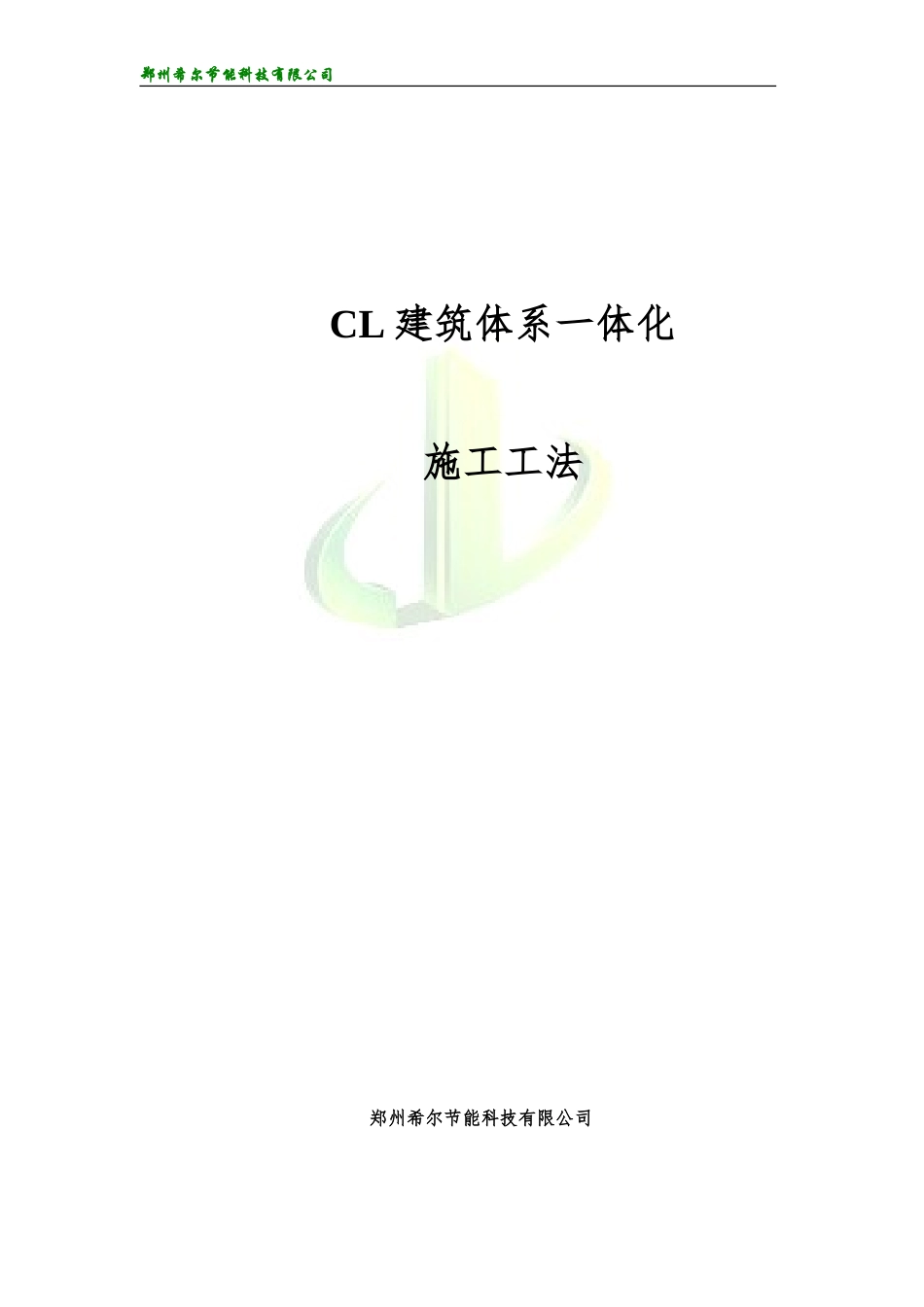

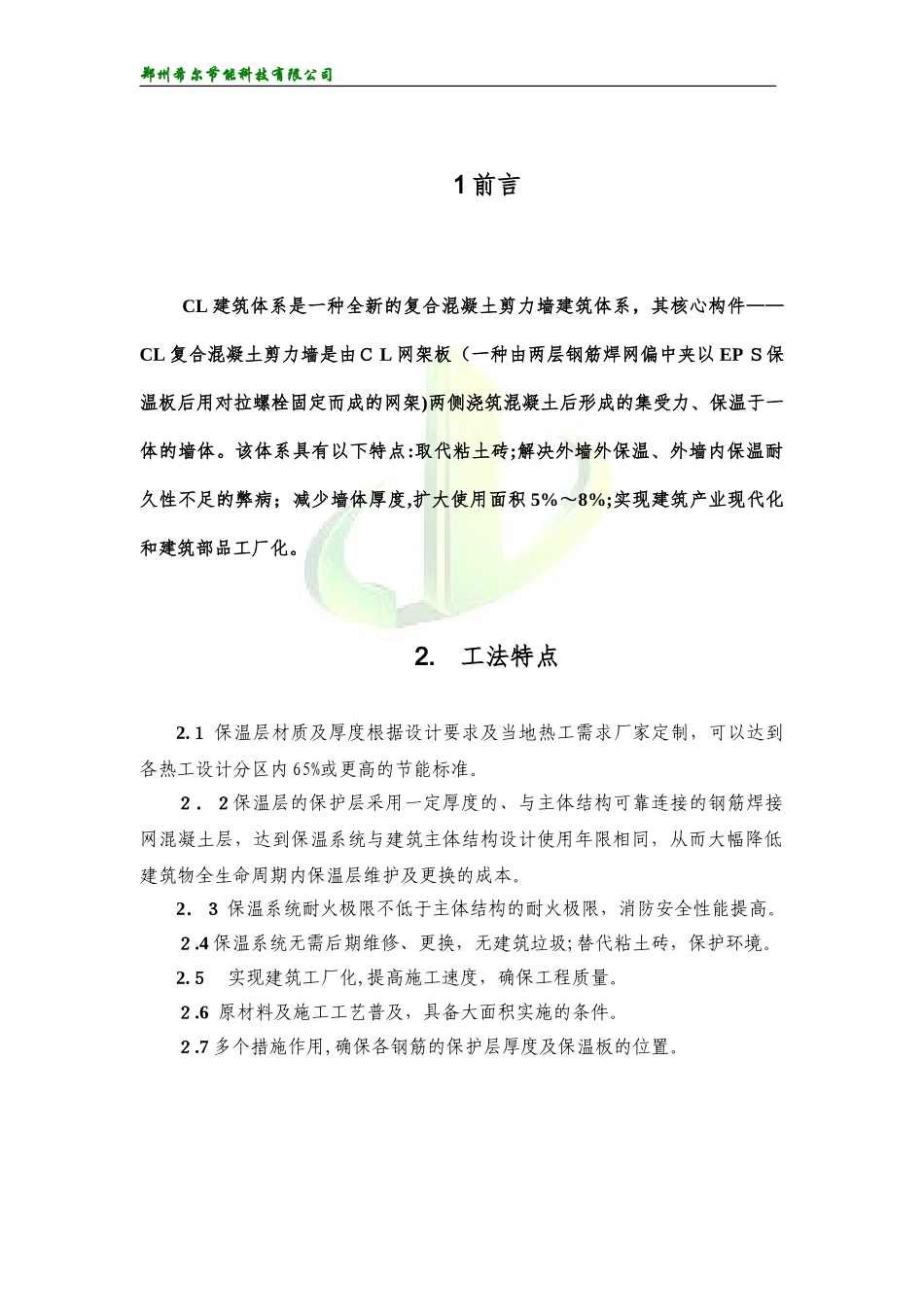

郑州希尔节能科技有限公司CL建筑体系一体化施工工法郑州希尔节能科技有限公司郑州希尔节能科技有限公司目录CL建筑体系一体化ﻩ1施工工法................................................................................................................1１前言.............................................................................................................32.工法特点ﻩ33．适用范围.................................................................................................４４.工艺原理及流程ﻩ44.１工艺原理ﻩ４4.2工艺流程.........................................................................................55．施工操作要点ﻩ65.１施工准备...........................................................................................65.2材料定制加工及入场ﻩ7５.３普通钢筋绑扎安装.......................................................................85.4模板施工............................................................................................85.5混凝土浇筑ﻩ1１5.６CＬ复合剪力墙的模板拆除及混凝土养护ﻩ1２6.材料与设备............................................................................................１３7．质量控制..............................................................................................1６CL建筑体系介绍郑州希尔节能科技有限公司1前言CL建筑体系是一种全新的复合混凝土剪力墙建筑体系，其核心构件——CL复合混凝土剪力墙是由ＣL网架板（一种由两层钢筋焊网偏中夹以EPＳ保温板后用对拉螺栓固定而成的网架)两侧浇筑混凝土后形成的集受力、保温于一体的墙体。该体系具有以下特点:取代粘土砖;解决外墙外保温、外墙内保温耐久性不足的弊病；减少墙体厚度,扩大使用面积5%～8%;实现建筑产业现代化和建筑部品工厂化。2.工法特点2.１保温层材质及厚度根据设计要求及当地热工需求厂家定制，可以达到各热工设计分区内65%或更高的节能标准。２．２保温层的保护层采用一定厚度的、与主体结构可靠连接的钢筋焊接网混凝土层，达到保温系统与建筑主体结构设计使用年限相同，从而大幅降低建筑物全生命周期内保温层维护及更换的成本。2．３保温系统耐火极限不低于主体结构的耐火极限，消防安全性能提高。２.4保温系统无需后期维修、更换，无建筑垃圾;替代粘土砖，保护环境。2.５实现建筑工厂化,提高施工速度，确保工程质量。２.6原材料及施工工艺普及，具备大面积实施的条件。２.7多个措施作用,确保各钢筋的保护层厚度及保温板的位置。郑州希尔节能科技有限公司3.适用范围３.1各种热工分区。3.２设防烈度为8度及8度以下区域。3．3建筑物高度同普通剪力墙应用范围。3．4建筑物的外围护墙体、分户墙及楼(电)梯间墙。3.5新建及扩建建筑。4.工艺原理及流程４.1工艺原理由于要在保温板两侧同时浇筑不等厚的混凝土(一般较薄侧为60mｍ、较厚侧为60㎜~２00ｍｍ厚），因此施工时通过采用和易性好、流动性高的泵送混凝土、控制两侧混凝土浇筑高差及浇筑点等措施,来控制保温板因侧压力产生的偏移，从而达到CL复合剪力墙的混凝土浇筑质量及截面厚度要求。４．２工艺流程泵送混凝土试配CL网架板定制入场郑州希尔节能科技有限公司5.施工操作要点5.1施工准备5.１.1施工单位应对技术人员进行CL建筑体系相关技术规程、施工工法,图中应标明条板种类、规格尺寸；门、窗洞口的位置、尺寸；管线、配电剪力墙钢筋绑扎模板支设墙内水电管线敷设CL网架板安装混凝土浇筑模板拆除、混凝土养护郑州希尔节能科技有限公司箱、插座及开关盒的位置、尺寸、数量；预埋件位置、数量、规格种类等内容的培训，对混凝土浇筑工人进行混凝土性能及CＬ复合剪力墙浇筑顺序、浇筑点、高差控制等的培训及实操。5．１．２在施工前进行以下技术准备工作。1图纸会审：召开包括CL建筑体系技术支持单位参加的图纸审查会,熟悉并明确施工图中关于CＬ复合剪力墙的墙身构造及位置、水平及竖向处边缘构件节点详细...
