2024年CNG加气站工艺流程和主要设备解析VIP免费

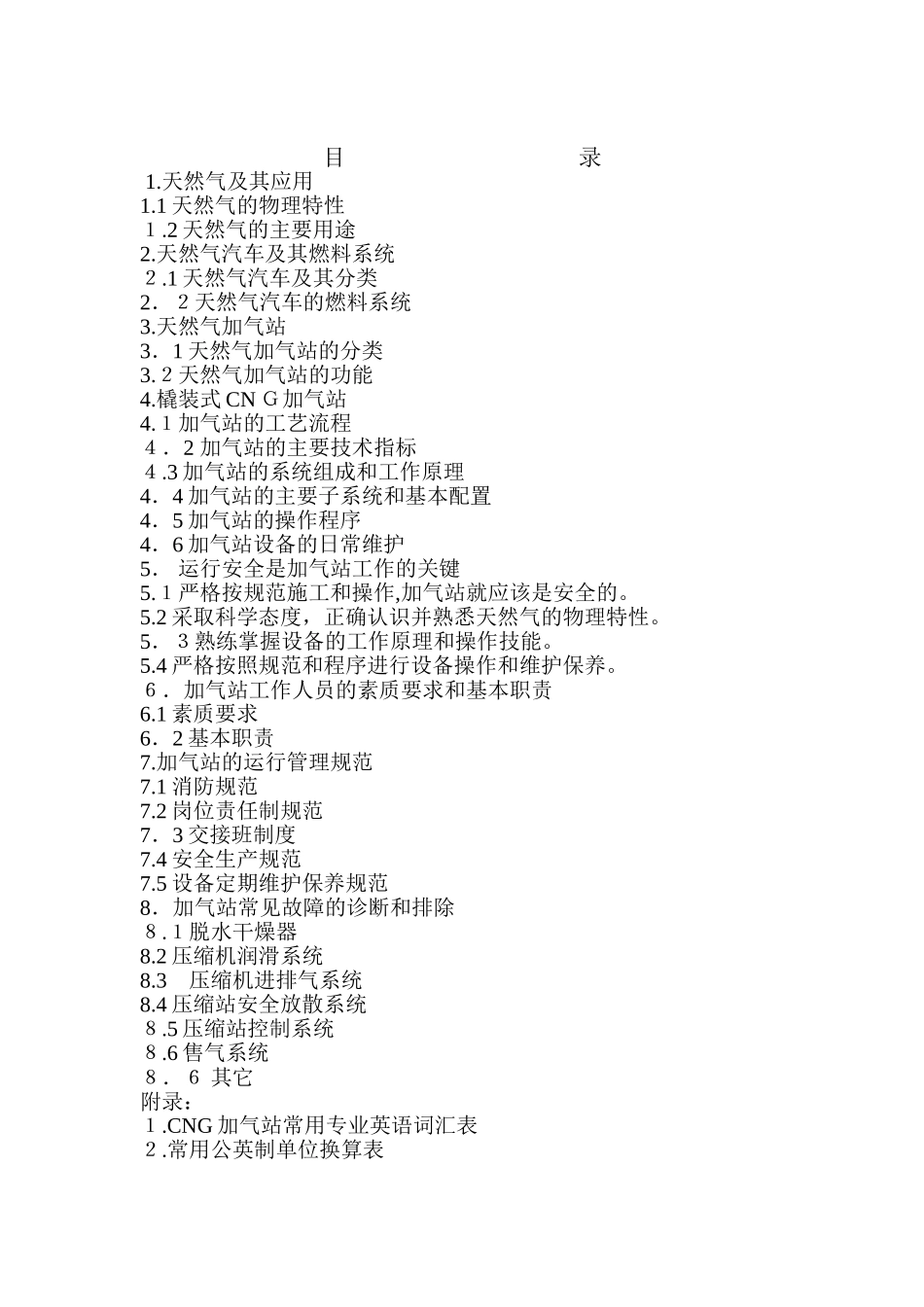

目录1.天然气及其应用1.1天然气的物理特性１.2天然气的主要用途2.天然气汽车及其燃料系统２.1天然气汽车及其分类2．２天然气汽车的燃料系统3.天然气加气站3．1天然气加气站的分类3.２天然气加气站的功能4.橇装式CNＧ加气站4.１加气站的工艺流程４．2加气站的主要技术指标４.3加气站的系统组成和工作原理4．4加气站的主要子系统和基本配置4．5加气站的操作程序4．6加气站设备的日常维护5．运行安全是加气站工作的关键5.１严格按规范施工和操作,加气站就应该是安全的。5.2采取科学态度，正确认识并熟悉天然气的物理特性。5．３熟练掌握设备的工作原理和操作技能。5.4严格按照规范和程序进行设备操作和维护保养。６．加气站工作人员的素质要求和基本职责6.1素质要求6．2基本职责7.加气站的运行管理规范7.1消防规范7.2岗位责任制规范7．3交接班制度7.4安全生产规范7.5设备定期维护保养规范8．加气站常见故障的诊断和排除８.１脱水干燥器8.2压缩机润滑系统8.3压缩机进排气系统8.4压缩站安全放散系统８.5压缩站控制系统８.6售气系统８．６其它附录：１.CNG加气站常用专业英语词汇表２.常用公英制单位换算表CNG汽车加气站系统前言本技术培训教材依据我国目前迅猛发展的天然气汽车产业和世界先进的加气站技术，结合本公司多年从事该项业务所积累的丰富的实践经验编写而成，主要针对CNG加气站工作人员,尤其是在进口橇装式加气站工作的人员。ﻬ1.天然气及其应用１.1天然气的物理特性天然气是产生于油气田的一种可燃气体。其主要组分是甲烷,大约占80～99%，其次还含有乙烷、丙烷、总丁烷、总戊烷、以及二氧化碳、一氧化碳、硫化氢、总硫和水分等。由于天然气的组成绝大部分为甲烷，因而其特性可用甲烷特性来表示。相对分子质量16.063，是无色无臭的可燃气体。在101．325kPa绝压下沸点-１６１.５2℃,标准状态下，气体甲烷(理想气体)对干空气的相对密度为0.5５3９,密度0.678５kg/m３。1.2天然气的主要用途天然气和煤、石油(及其副产品）等物质一样,都是重要的的工业原料和燃料，其主要用途有以下诸方面。①电厂、热能、供暖、空调等工业企业的主要燃料;②餐饮业和民用的主要燃料；③化工工业的主要原料,可合成或提炼甲醇等多种工业原料和半成品；④作为符合环保要求的机动车辆的洁净燃料，汽、柴油的理想替代物，这是近年来国内外迅速发展起来的一项新技术。目前暂时用于汽车，但随着液化天然气技术的进一步发展，必将用于轮船、火车甚至飞机上。２.天然气汽车及其燃料系统2.1我国为什么要发展天然气汽车⑴天然气作为汽车燃料可显著减小大气污染，改善环境。在所有的清洁燃料中,天然气以其应用技术成熟、安全可靠、经济可行,而被世界许多国家和专家视为目前最适宜的汽车替代燃料。汽车使用天然气作为动力燃料，与汽油相比，其尾气排放中不含铅和基本不含硫化物,一氧化碳减少9７％，碳氢化合物减少7２％，氮氧化物减少3０%,二氧化硫减少９0%，苯、铅粉尘减少１00%，噪音降低40%。因此,推广使用天然气燃料,对减少大气污染、改善环境将会起到积极的推动作用。⑵天然气汽车产业对国家能源结构的调整起到巨大的支持作用。发展天然气汽车产业既是保护环境的需要，也是调整我国能源结构、缓解石油成品不足的重要战略措施。今后我国石油产量虽会增长,但是远远满足不了国民经济的需求。然而我国在天然气的勘探和开采方面却取得了引人注目的进展。陆上现已基本形成四川、陕甘宁、青海和新疆四个大气田。以陕甘宁气田为例，已探明储量达2３00亿立方米,还有50００亿立方米以上的储量有待勘探查明。这些都为天然气汽车的发展提供了充足的资源保证。因此大力推广和使用天然气汽车将对我国未来的燃料结构产生重大影响。⑶汽车使用天然气作为燃料可显著提高经济效益①节约大量燃油：一辆中型车如果改烧天然气,一年可以节约汽油8-１0吨,如果有１0万辆汽车改用天然气做燃料,一年就可节约汽油80-1０0万吨。②节省燃料费用：天然气作为汽车燃料,每立方米天然气约相当于1．1升汽油,而1立方米天然气的价格只有一升汽油的1/３－2／3。③降低维修费用：使用天然气可延长发动机各部件的寿命，减少维修保养次数,年平均降低...
