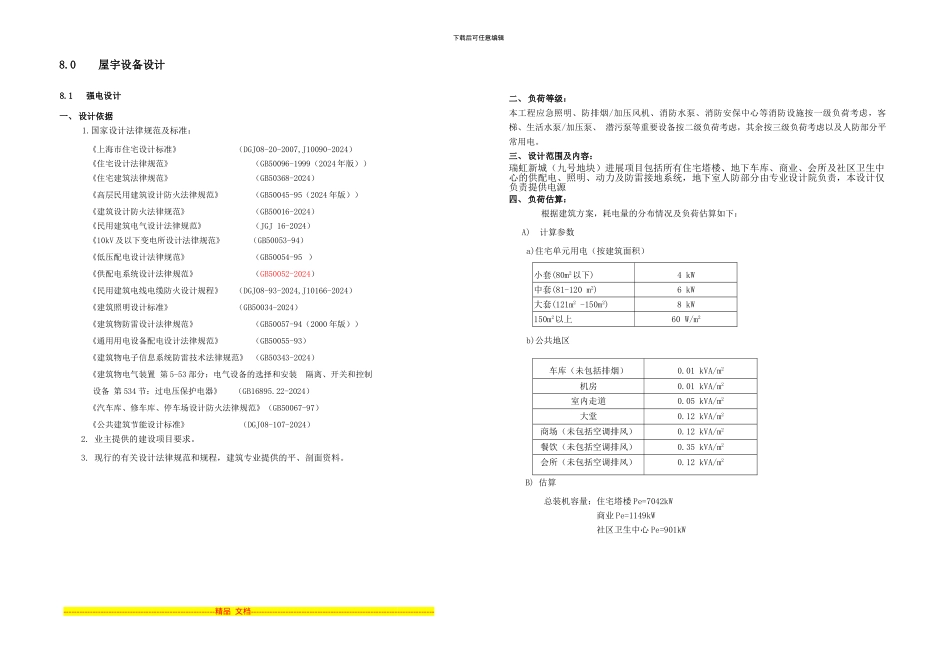

下载后可任意编辑8.0 屋宇设备设计8.1强电设计一、 设计依据1.国家设计法律规范及标准：《上海市住宅设计标准》 （DGJ08-20-2007,J10090-2024）《住宅设计法律规范》 （GB50096-1999（2024 年版）） 《住宅建筑法律规范》 （GB50368-2024） 《高层民用建筑设计防火法律规范》 （GB50045-95（2024 年版））《建筑设计防火法律规范》 （GB50016-2024）《民用建筑电气设计法律规范》 （JGJ 16-2024）《10kV 及以下变电所设计法律规范》 （GB50053-94） 《低压配电设计法律规范》 （GB50054-95 ） 《供配电系统设计法律规范》 （GB50052-2024）《民用建筑电线电缆防火设计规程》 （DGJ08-93-2024,J10166-2024）《建筑照明设计标准》 （GB50034-2024） 《建筑物防雷设计法律规范》 （GB50057-94（2000 年版）） 《通用用电设备配电设计法律规范》 （GB50055-93） 《建筑物电子信息系统防雷技术法律规范》 （GB50343-2024） 《建筑物电气装置 第 5-53 部分：电气设备的选择和安装 隔离、开关和控制设备 第 534 节：过电压保护电器》 （GB16895.22-2024）《汽车库、修车库、停车场设计防火法律规范》（GB50067-97）《公共建筑节能设计标准》 （DGJ08-107-2024）2. 业主提供的建设项目要求。3. 现行的有关设计法律规范和规程，建筑专业提供的平、剖面资料。二、 负荷等级：本工程应急照明、防排烟/加压风机、消防水泵、消防安保中心等消防设施按一级负荷考虑，客梯、生活水泵/加压泵、 潜污泵等重要设备按二级负荷考虑，其余按三级负荷考虑以及人防部分平常用电。三、 设计范围及内容：瑞虹新城（九号地块）进展项目包括所有住宅塔楼、地下车库、商业、会所及社区卫生中心的供配电、照明、动力及防雷接地系统，地下室人防部分由专业设计院负责，本设计仅负责提供电源四、 负荷估算：根据建筑方案，耗电量的分布情况及负荷估算如下：A) 计算参数a)住宅单元用电（按建筑面积）小套(80m2以下)4 kW中套(81-120 m2)6 kW大套(121m2 -150m2)8 kW150m2以上60 W/m2b)公共地区车库（未包括排烟）0.01 kVA/m2机房0.01 kVA/m2室内走道0.05 kVA/m2大堂0.12 kVA/m2商场（未包括空调排风）0.12 kVA/m2餐饮（未包括空调排风）0.35 kVA/m2会所（未包括空调排风）0.12 kVA/m2B) 估算 总装机容量：住宅塔楼 Pe=7042kW 商业 Pe=1149kW 社区卫生中心 Pe=901kW----------------------------------------------...
