烟风系统阻力计算VIP免费

烟风系统阻力计算_第1页
1/19
烟风系统阻力计算_第2页
2/19
烟风系统阻力计算_第3页
3/19

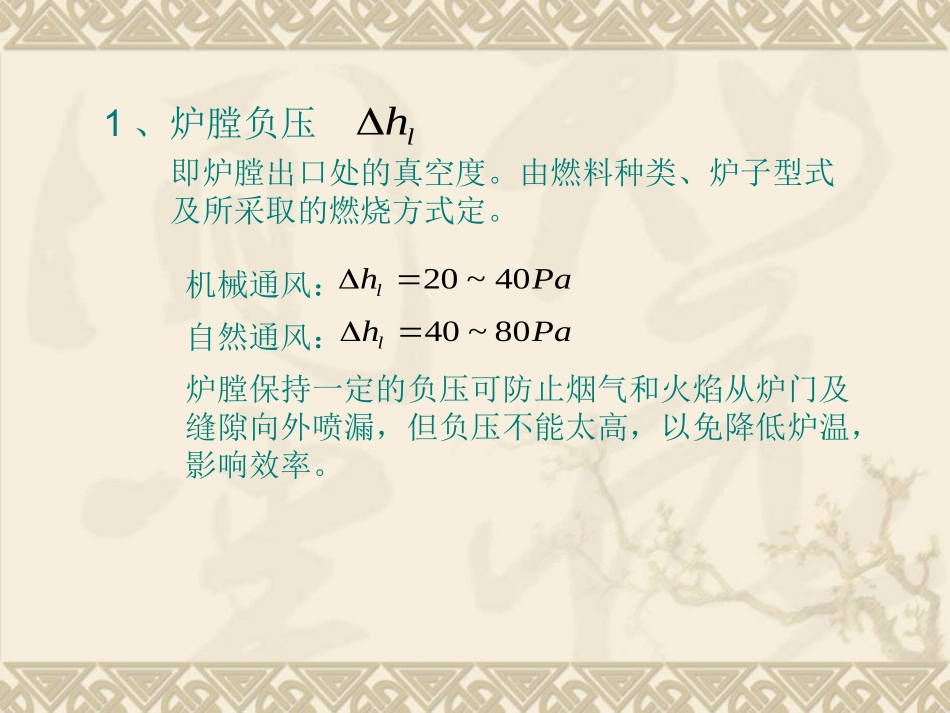

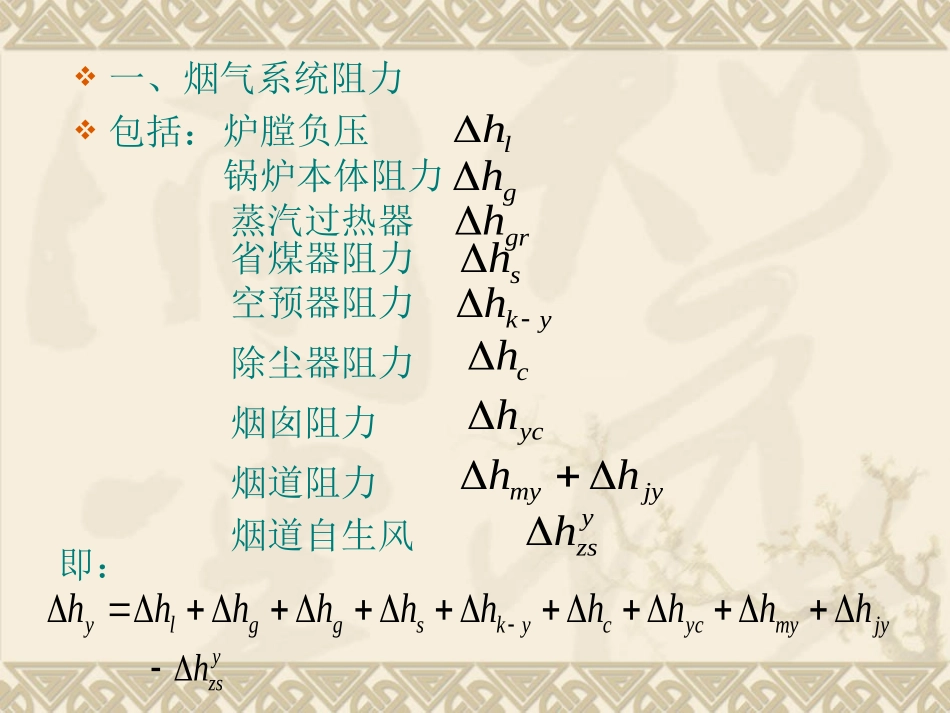

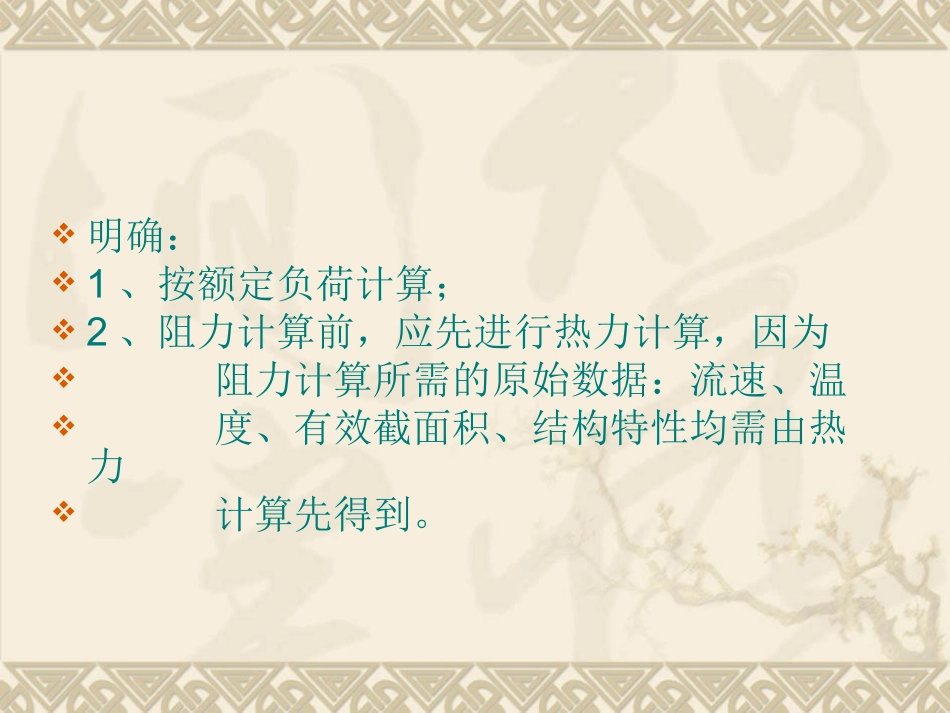

明确:1、按额定负荷计算;2、阻力计算前,应先进行热力计算,因为阻力计算所需的原始数据:流速、温度、有效截面积、结构特性均需由热力计算先得到。一、烟气系统阻力包括:炉膛负压lh省煤器阻力sh空预器阻力ykh除尘器阻力ch烟囱阻力ych烟道阻力jymyhh即:jymyyccyksgglyhhhhhhhhhhgh锅炉本体阻力烟道自生风yzshyzshgrh蒸汽过热器1、炉膛负压lh即炉膛出口处的真空度。由燃料种类、炉子型式及所采取的燃烧方式定。炉膛保持一定的负压可防止烟气和火焰从炉门及缝隙向外喷漏,但负压不能太高,以免降低炉温,影响效率。机械通风:Pahl40~20自然通风:Pahl80~402、锅炉本体阻力gh-烟气离开炉膛后冲刷受热面管束所产生的阻力。可使用8.2中的计算公式和线算图表,但需注意:①计算结果还要以烟气密度、气流中灰分浓度和烟气压力等等进行修正和换算;②考虑积灰因素引入修正系数,按表8-3取值。炉型锅炉本体烟气阻力/Pa炉型锅炉本体烟气阻力/Pa铸铁锅炉40~50水火管组合锅炉30~60卧式水管锅炉60~80立式水管锅炉20~40卧式烟管锅炉70~100也由下表估算:grh3、蒸汽过热器使用8.2中的计算公式和线算图表,但需注意:①计算结果还要以烟气密度、气流中灰分浓度和烟气压力等等进行修正和换算;②考虑积灰因素引入修正系数,按表8-3取值。或由锅炉制造厂直接提供4、省煤器阻力sh5、空预器阻力ykh同上。6、除尘器阻力ch与除尘器型式和结构有关,由具体设备样本提供。旋风除尘器:600~800Pa多管水膜除尘器:800~1200Pa同上。ych7、烟囱阻力从锅炉尾部受热面到除尘器的烟道阻力按热力计算的排烟温度和排烟量计算;从除尘器到引风机及引风机后的烟道则按引风机处的烟气温度和烟气量计算。8、烟道阻力jymyhh引风机处的烟气量273273)(0yfkpyjyfVVBV引风机处的烟气温度pylkpypyyft详见烟囱计算尾部受热面后烟道中的漏风系数,对砖烟道每10m∆α=0.05;对钢烟道10m∆α=0.01;对旋风除尘器∆α=0.05,对电除尘器∆α=0.1①.摩擦阻力myh摩擦阻力相对于总阻力数值不大。近似法简化计算:取烟道中截面不变和最长1~2段管道,求出其每米长度的摩擦阻力,然后乘以整个烟道的总长度。水平烟道,烟气流速3~4m/s,每米摩擦阻力约为0.8Pa/m烟气流速6~8m/s,每米摩擦阻力约为3.2Pa/m②.局部阻力jyh主要查表求阻力系数,见8-2也可根据精度要求进行简化计算。p2089、烟道流动阻力的换算和修正①.密度修正293.10yM②.灰分修正烟气含灰量较大,64187ydwyfhQA在除尘器前需考虑灰分浓度的影响灰分的质量浓度μkgkgVApjyyfyy/100,0ykpjyyVVVAy00306.1)01.01(标态时的烟气密度③.压力修正若烟气流速以质量流量表示,则FGwy1 反比于Hb正比于bH反比于∴烟气压力修正(不包括自生风)可对全部烟道总阻力乘以yb101325ⅰ对平衡通风,烟道总阻力大于3000Pa)2(hbbyⅱ对一般锅炉,如Pah3000bbyⅲ海拔不超过200m,b=101325Pa当地平均大气压力④.烟道流动总阻力计算式yyyslbhhH101325293.1])1([021炉膛出口到除尘器的总阻力除尘器以后的总阻力10、自生风计算PaZZghykzs)()(12周围空气温度20℃,3/2.1mkgkPaHghyyzs)2732732.1(0所计算烟道初、终截面间的垂直高度差当烟气向上流动,取+烟气向下流动,取-机械通风时,烟道总阻力大大超过自生风,计算可简化:分烟道自生风相加为总的自生风(烟囱自生风也包括在内)yzsyzshH10、烟道系统总阻力yzsysllyHHhH二、送气系统阻力包括:燃烧设备阻力rh空预器空气侧阻力kkh风道阻力jfmfhh'lfzsjfmfkkrfhhhhhhh即:风道自生风fzsh空气进口处炉膛真空度'lh1、燃烧设备阻力rh层燃炉-炉排与燃料层的阻力,取决于炉子型式和燃料层厚度,由制造厂的测定数据为计算依据。参考值:往复推动炉排:600Pa链条炉排:800~1000Pa抛煤...
