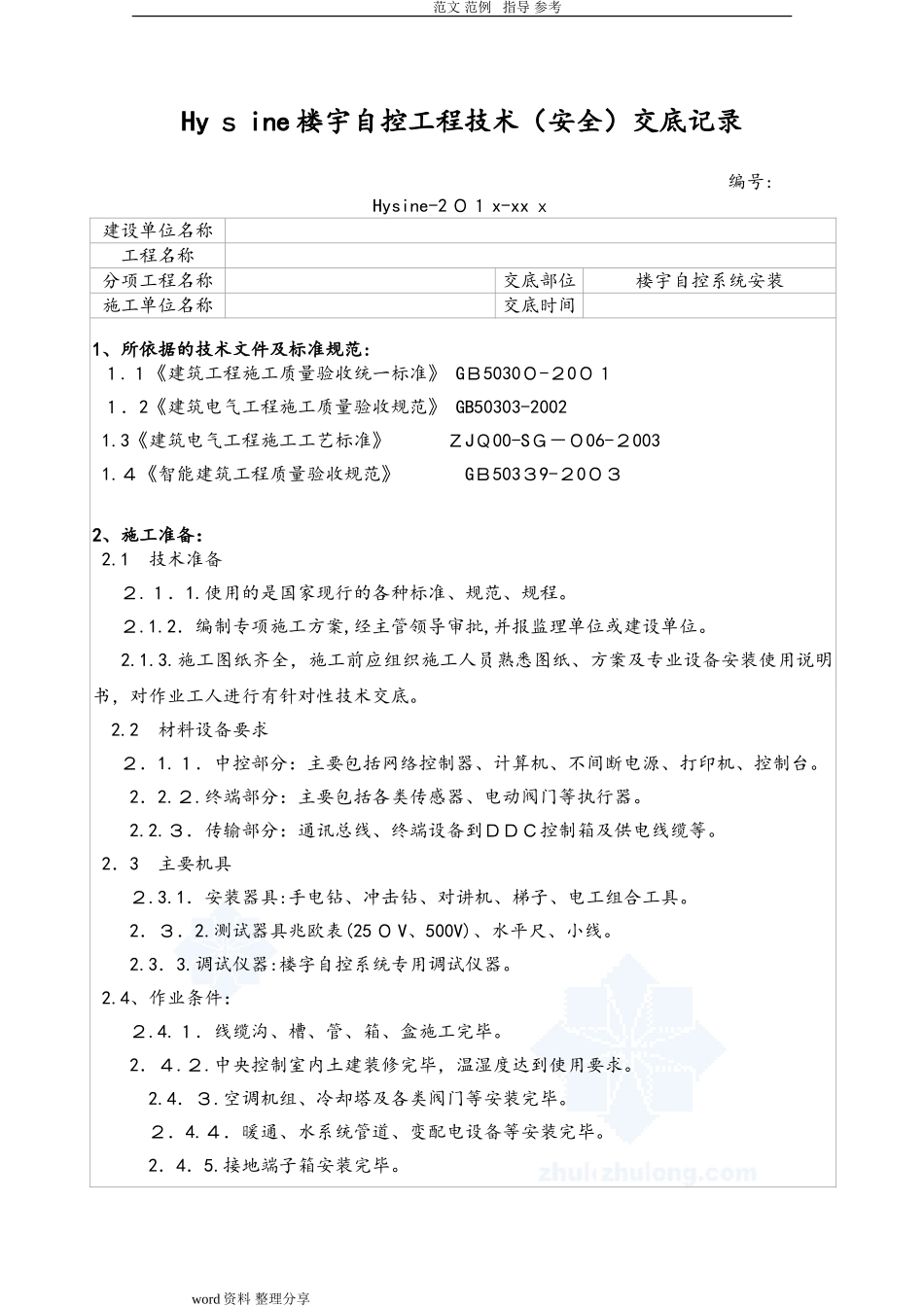

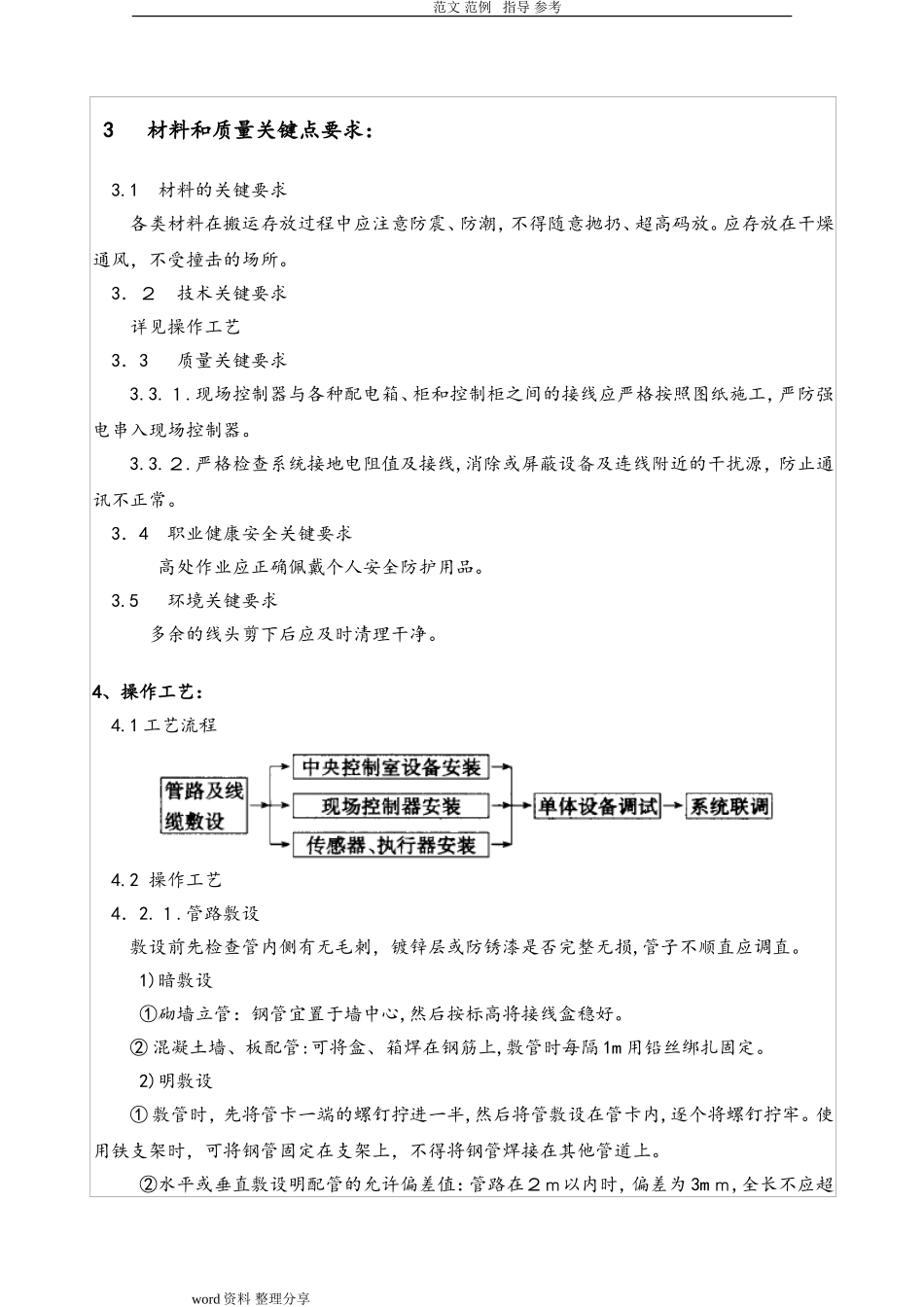

范文范例指导参考Hyｓine楼宇自控工程技术（安全）交底记录编号:Hysine-2０１x-xxｘ建设单位名称工程名称分项工程名称交底部位楼宇自控系统安装施工单位名称交底时间1、所依据的技术文件及标准规范:１.１《建筑工程施工质量验收统一标准》GＢ5030０-２0０１１．2《建筑电气工程施工质量验收规范》GB50303-20021.3《建筑电气工程施工工艺标准》ＺJＱ00-SＧ－０06-２0031.４《智能建筑工程质量验收规范》GＢ503３9-２0０３2、施工准备：2.1技术准备２.１．1.使用的是国家现行的各种标准、规范、规程。２.1.2．编制专项施工方案,经主管领导审批,并报监理单位或建设单位。2.1.3.施工图纸齐全，施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，对作业工人进行有针对性技术交底。2.2材料设备要求２．1.１．中控部分：主要包括网络控制器、计算机、不间断电源、打印机、控制台。2．2.２.终端部分：主要包括各类传感器、电动阀门等执行器。2.2.３．传输部分：通讯总线、终端设备到ＤＤＣ控制箱及供电线缆等。2．3主要机具２.3.1．安装器具:手电钻、冲击钻、对讲机、梯子、电工组合工具。2．３．2.测试器具兆欧表(25０V、500V)、水平尺、小线。2.3．3.调试仪器:楼字自控系统专用调试仪器。2.4、作业条件：２.4.１．线缆沟、槽、管、箱、盒施工完毕。2．４.２.中央控制室内土建装修完毕，温湿度达到使用要求。2.4．３.空调机组、冷却塔及各类阀门等安装完毕。２．4.４．暖通、水系统管道、变配电设备等安装完毕。2．4．5.接地端子箱安装完毕。word资料整理分享范文范例指导参考3材料和质量关键点要求：3.1材料的关键要求各类材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。应存放在干燥通风，不受撞击的场所。3．２技术关键要求详见操作工艺3．3质量关键要求3.3.１.现场控制器与各种配电箱、柜和控制柜之间的接线应严格按照图纸施工，严防强电串入现场控制器。3.3.２.严格检查系统接地电阻值及接线,消除或屏蔽设备及连线附近的干扰源，防止通讯不正常。3．4职业健康安全关键要求高处作业应正确佩戴个人安全防护用品。3.5环境关键要求多余的线头剪下后应及时清理干净。4、操作工艺：4.1工艺流程4.2操作工艺4．2.１.管路敷设敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损,管子不顺直应调直。1)暗敷设①砌墙立管：钢管宜置于墙中心,然后按标高将接线盒稳好。②混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。2)明敷设①敷管时，先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将钢管焊接在其他管道上。②水平或垂直敷设明配管的允许偏差值：管路在２ｍ以内时，偏差为3mｍ,全长不应超word资料整理分享范文范例指导参考过管子内径的1／2。3）室外管路敷设①室外埋地敷设的电缆导管,壁厚应大于２mm，埋深不应小于O．８m。②室外导管的管口应设置在盒、箱内。所有管口穿人线缆后应做密封处理。4.2．2．中央控制室设备安装(1)设备外形完好无损,内外表面漆层完好。(２)设备外形尺寸、设备内主板及接线端口的型号、规格符合设计要求，备品、备件齐全。(３）按照图纸连接主机、不间断电源、打印机、网络控制器等设备。(4)对引人的电缆或导线进行校线,按图纸要求编号。(５)交流供电设备的外壳及基础应可靠接地。当采用联合接地时,接地电阻不应大于１Ω。４.２．3.现场控制器安装（１)现场控制器箱安装方法见图２1—7。(2)现场控制器接线应按照图纸和设备说明书进行。并对线缆进行编号。4.2.4.传感器、执行器安装温、湿度传感器的安装１)室内外温、湿度传感器的安装位置应符合以下要求：①温、湿度传感器应尽可能远离窗、门和出风口的位置。②并列安装的传感器,距地高度应一致，高度差不应大于1㎜,同一区域内高度差不应大于5㎜。③温、湿度传感器应安装在便于调试、维修的地方。word资料整理分享范文范例指导参考2)温度传感器至现场控制器之间的连接应符合设计要求，应尽量减少因接线引起的误差。3)风管型温、湿度传感器的安装应符合下列要求：①传感器应安装在风速平稳,能...
